1.需要PT2272輸出控制三極管進而加繼電器。
2.高頻接收模塊或紅外接收模塊接到PT2272的14腳，17腳為確認系統密碼的瞬間輸出。沒有data腳的PT2272 1至13腳(除9腳接地)可作為設置密碼，視乎所用的PT2272型號，13到7腳也可作為data腳，有M2,4,6或L2,4,6 data腳輸出，M表示不鎖上(momentary)data輸出，L表示鎖上(latched)data輸出。

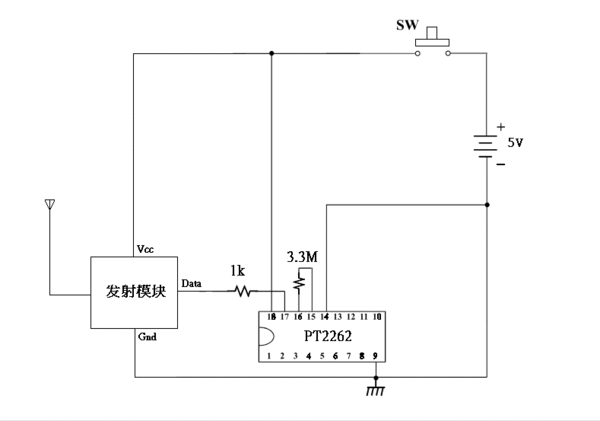

3.上圖PT2262發射電路配對下圖PT2272接收電路，1-8,10-13腳設置系統密碼(3態0,1或懸空)兩邊密碼要相同。長按發射端的SW，帶編碼信號經發射模塊送出，接收端經接收模塊收到信號解碼確認後17腳輸出高電平導通9013吸上繼電器，直至SW放開信號不再繼電器松開。
繼電器觸點接電機，視乎電機工作電壓電流，選用適當觸點參數的5v繞線組繼電器。
|
