可控硅驅動白熾燈沒有問題，而驅動電機會堵轉？

ID:386789 · 發表于 2018-10-17 16:05

可控硅驅動白熾燈沒有問題，而驅動電機會堵轉是什么原因。謝謝各位大神

ID:99341 · 發表于 2018-10-17 17:12

樓主可以上一下電路圖讓大家分析一下。。是不是用的單相可控硅，或者是觸發電路

ID:96682 · 發表于 2018-10-17 19:37

如果電機沒問題就是電路有問題，驅動電路并不適合那款電機，得改電路

ID:386789 · 發表于 2018-10-18 13:36

YBZYBZ 發表于 2018-10-17 17:12
樓主可以上一下電路圖讓大家分析一下。。是不是用的單相可控硅，或者是觸發電路

雙相可控硅

ID:388197 · 發表于 2018-10-18 15:39

具體電路發來看下.

ID:386789 · 發表于 2018-10-19 11:30

本帖最后由 llllll008 于 2018-10-19 12:08 編輯

cjm82 發表于 2018-10-18 15:39
具體電路發來看下.

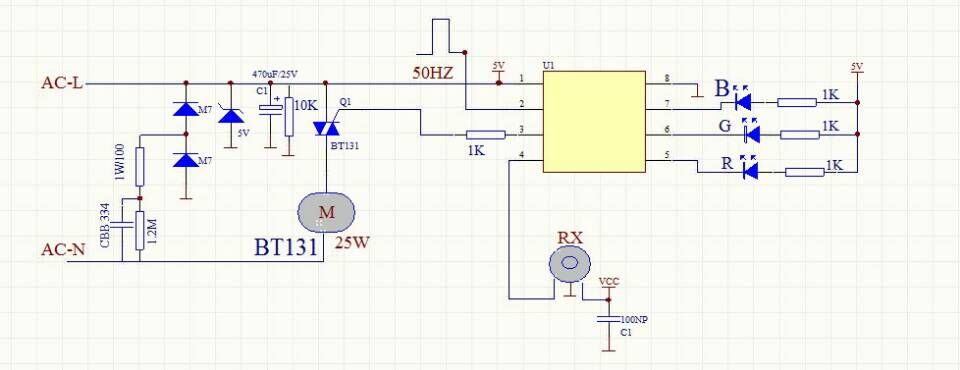

E:\WORK2018\MS\SaiKeJia\Document\臺州賽可佳電器-旋轉遙控燈

ID:386789 · 發表于 2018-10-19 11:31

cjm82 發表于 2018-10-18 15:39
具體電路發來看下.

幫忙分析一下

ID:349617 · 發表于 2018-10-20 11:23

有以下幾點需要注意，
1、白熾燈是順阻性元件，電流基本處于恒定狀態，所以電量沒有問題。
2、電機是順感性元件，感性元件驅動電流比較大。
3、如果可控內阻比較大是沒有辦法驅動電機。
4、需要蓋上可控硅內阻，改善內阻有兩個問題。
A、保證可控硅驅動電路的驅動能力，讓可控處于完全導通狀態。
B、如果滿足了條件A，還不行，那只能在并聯可控硅達到減小內阻。

ID:388197 · 發表于 2018-10-21 00:52

llllll008 發表于 2018-10-19 11:31
幫忙分析一下

這圖看得有點暈,ACL看標號貌似是220交流,怎么直接接5伏穩壓管和470UF電容到地,還有U1到底是什么?
看元件有點像是個阻容降壓半橋整流濾波的直流電路.

圖上有標明50HZ方波信號標志,猜測是觸發可控硅信號.如果真是這樣,那么正負半周觸發應該是100HZ才對,如果是結合過零信號,控制導通角實現調速,電機啟動的時應該輸出完整的正弦波才行,否則電機稍有負載,必定堵轉.

雙向可控硅分三象限觸發和四象限觸發,前者適合電機之類的感性負載對電流電壓突變承受能力更強,像NXP的資料里聲稱可以省去RC吸收回路.后者適合加熱絲之類的純電阻負載.如果樓主用的四象限觸發可控硅驅動電機,建議在T1 T2間并上個RC,電阻一般取幾十到200歐之間,電容一般取10nF--100nF.最后,可控硅承受過流過壓能力比較差,所以使用時應注意留充足余量.

ID:414168 · 發表于 2018-10-24 01:34

個人認為2方面原因找：一是阻容降壓選用的電容量，二是可控硅的觸發電流！如果你選用的可控硅觸發電流比較大，那么相應的降壓電容容量就要大一些！那么成本就會高一些！建議與可控硅供應商廠家溝通一下，限制或者按可控硅的觸發電流盡量小（3-6毫安）的規格采購！在此條件下再使用不同容量的降壓電容，得到最佳容量（雖然可以進行計算，但是最終還是以實際情況為準）！
