altium多層板鋪銅,想在射頻天線附近留出2mm的距離,不鋪銅

[復制鏈接]
跳轉到指定樓層
樓主
Altium Designer9 四層板。top層是信號層,上有1G的射頻信號,第二層是GND層。現在第二層鋪銅的時候想要和第一層一樣,在射頻天線附近留出2mm的距離,不鋪銅。有辦法嗎?

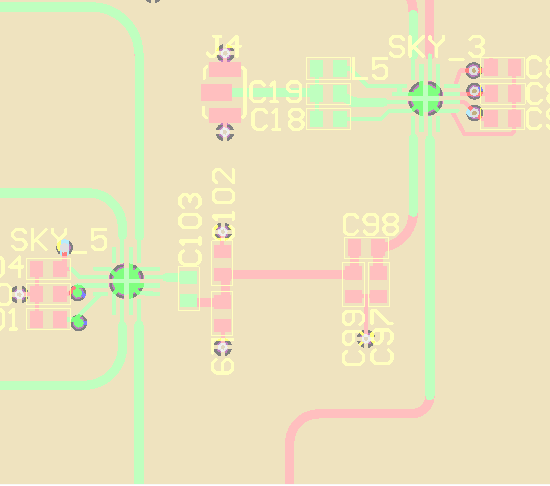

天線附近鋪銅距離

天線附近鋪銅距離


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:76227 發表于 2018-10-17 23:54 | 只看該作者
在keepout層畫外框線(你要的2mm線)  然后鋪銅  最后刪掉keepout層的外框線就行了
回復

使用道具 舉報

板凳
ID:386139 發表于 2018-10-18 08:42 | 只看該作者
ad可以放置一塊填充,鋪完銅之后把這一塊填充刪掉就行
