DS18B20測溫電路仿真失敗

ID:351025 · 發表于 2018-10-18 23:19

急救急救

本人小白一個，照著網上的一個電路圖和程序做了一下這個ds18b20測溫電路，但是怎么仿真都不行，有哪位大佬能幫我看看電路或者程序哪里有問題嗎

ID:411662 · 發表于 2018-10-19 15:59

看了看代碼中的：
uchar ds18b20_read()
{
uchar i=0,m=0;
for(i=0;i<8;i++)
{
      //m>>=1
      dq=1;
      dq=0;
      delay=4;
      while(--delay);
      dq=1;
      delay=4;
      while(--delay);

      if(dq==1)
         m|=0x01<<i;
      //m=m|0x80;

      delay=25;
      while(--delay);
      dq=1;
      delay=1;
      while(--delay);
}
return m;
}

如果這個是SPI讀數模塊，那么這個寫法有問題。

ID:111634 · 發表于 2018-10-19 23:16

本帖最后由 zl2168 于 2018-10-20 08:49 編輯

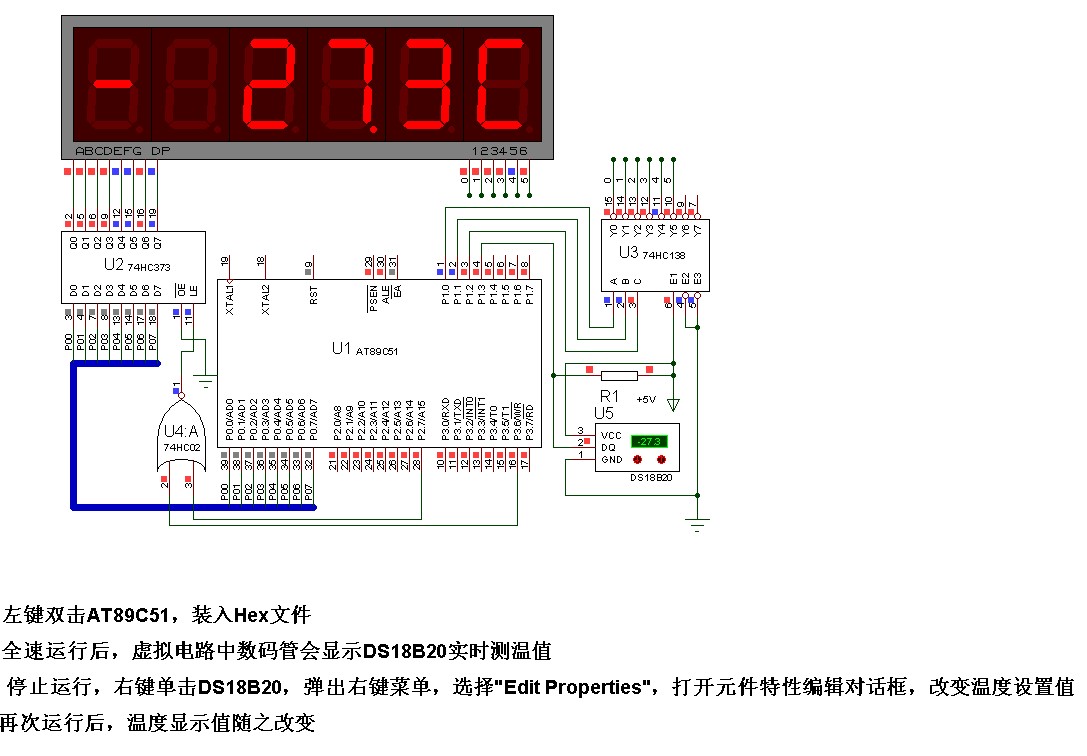

實例97 一線式DS18B20測溫

先Proteus仿真一下，確認有效。

實例97 DS18B20測溫.rar (51.78 KB, 下載次數: 23)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。
