單片機+DS1302將時、分、秒、年月、日、星期怎么寫進液晶；求詳細講解

ID:413530 · 發表于 2018-10-23 23:51

求原理圖和源代碼；基于51單片機的液晶時鐘（用12864液晶+DS1302時鐘芯片）
近期做一個時鐘但是DS1302時鐘芯片的讀寫一直搞得不是很懂，還有就是DS1302將時、分、秒、年月、日、星期怎么寫進液晶；求詳細講解

ID:401564 · 發表于 2018-10-24 23:35

1302是按BCD碼存放數據的,一個8位數據用一個地址來存放,像秒,就是用一個地址來放的
讀出來的數據要先拆分成兩個8位數,然后,再寫入12864,一次顯示一個位
比如:讀時是:現在是12點,讀85H,如果你是存放在A,那么,A讀取完成之后就是12H,記住是16進制的12H,你再把12H拆分開,分別放到兩個地址中,那就先顯示2,然后顯示1

ID:303383 · 發表于 2018-10-24 05:56

提示: 作者被禁止或刪除內容自動屏蔽

ID:7485 · 發表于 2018-10-24 08:46

你現在會用LCD嗎？有什么樣的基礎？

ID:111634 · 發表于 2018-10-24 09:23

本帖最后由 zl2168 于 2018-10-24 10:46 編輯

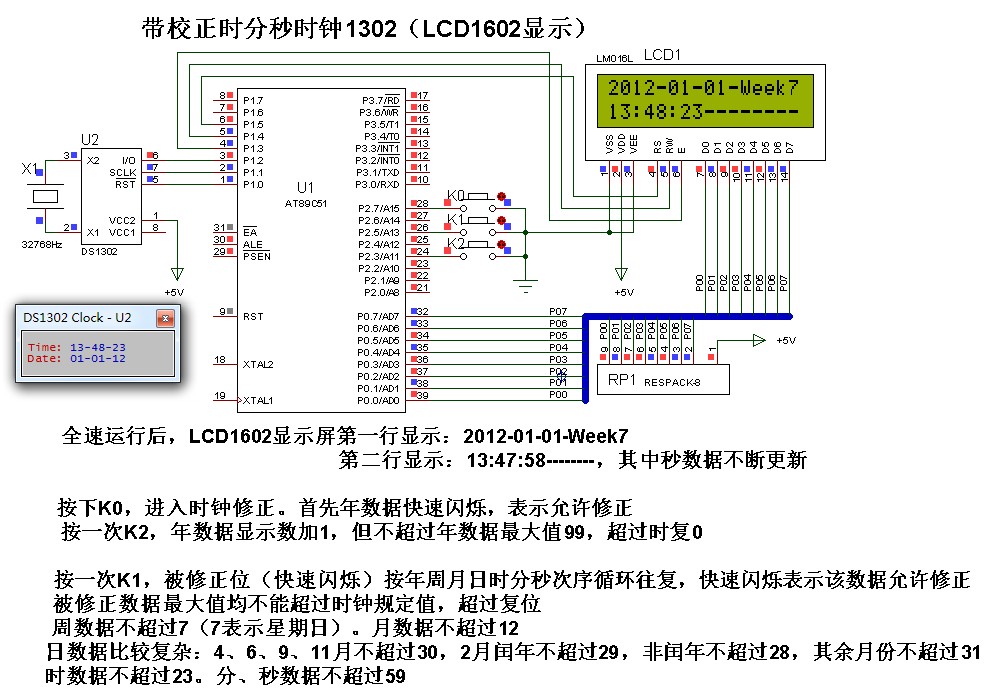

實例91 具有校正功能的時鐘1302（LCD1602顯示）

先Proteus仿真，確認有效。

實例91 帶校正時鐘1302（LCD1602顯示）.rar (52.68 KB, 下載次數: 68)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:413530 · 發表于 2018-10-24 10:30

ahshmj 發表于 2018-10-24 08:46
你現在會用LCD嗎？有什么樣的基礎？

會讀寫1602，但是不知道讀寫DS1302的數據，不知道DS1302時分秒該寫哪個
地址

ID:413530 · 發表于 2018-10-24 10:31

小貓貓愛吃魚發表于 2018-10-24 05:56
你好！
1、你沒有說明用的什么單片機，應該是 51 的吧
2、不知道你液晶是不是帶字庫的，含與不含字庫，驅 ...

謝謝，用的51單片機，液晶有字庫

ID:223841 · 發表于 2019-4-16 10:23

zl2168 發表于 2018-10-24 09:23
實例91 具有校正功能的時鐘1302（LCD1602顯示）
先Proteus仿真，確認有效。
以上摘自張志良編著《80C51 ...

你好，請問星期日讀出來應該是7.我看數據手冊表格寫的也是7.為什么我的是0呢？
后來我查了些資料，說是可以用戶定義數值，如果是這樣，那通過哪個寄存器操作的呢？非常感謝!
