單片機數碼管全部顯示8888問題高人指點

ID:392145 · 發表于 2018-11-2 21:55

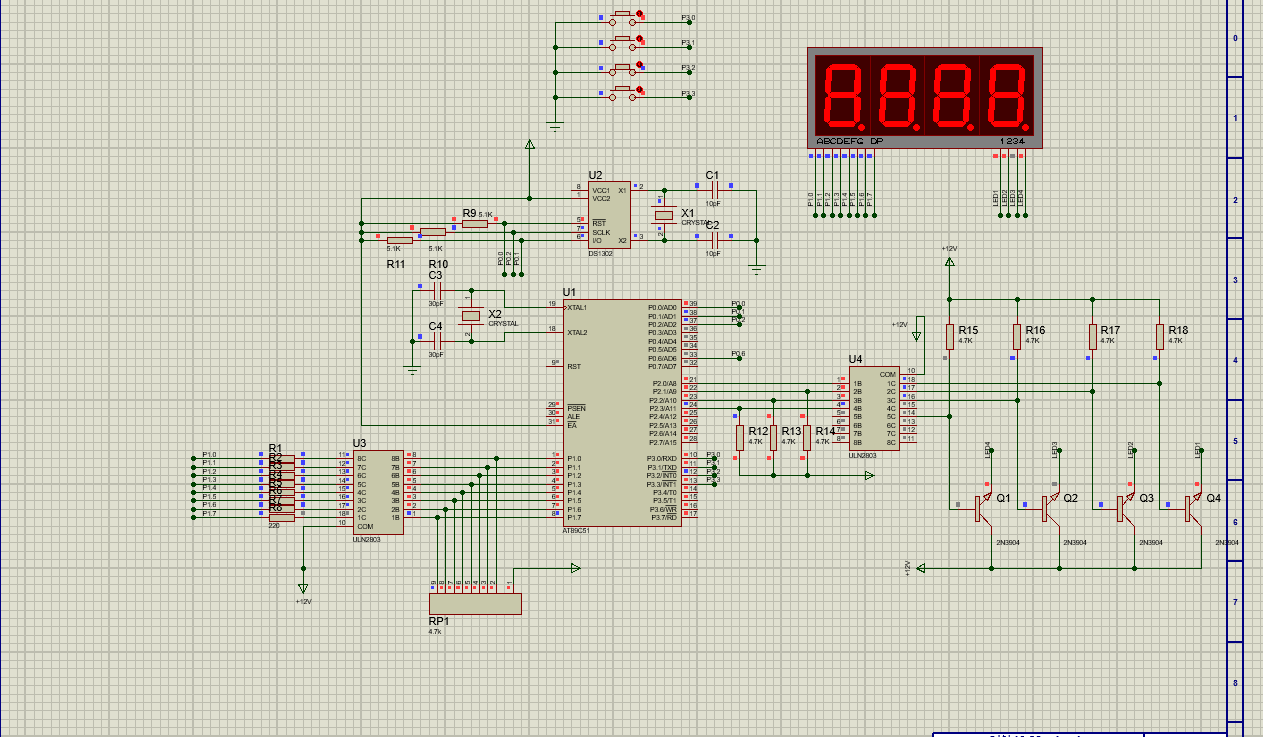

論壇下載的1.8寸數碼管時鐘制作程序，但是我制作成實物后數碼管全部顯示888，仿真也是這樣，不明白哪里出錯了，請高人指點迷津幫我改正能仿真成功，懸賞50 黑幣，感謝了！附上程序和仿真。

ID:277550 · 發表于 2018-11-2 23:22

仿真的版本太新了

還有，代碼又很亂。。。。。。。。。

ID:330198 · 發表于 2018-11-3 13:51

程序要重寫，太多邏輯錯誤

ID:401564 · 發表于 2018-11-3 17:09

C看不懂
你可以一步一步的來
先寫一個小程序,只要其中一個數碼管的一筆點亮,這樣就可以檢測到你硬件電路對不對的,有時候硬件也是有問題的
然后,再寫一個"6"或者其它的數字,四個位選的只選一位亮燈,檢測你查表(數組)對不對,
總之,寫程序是自頂向下寫,找問題是從下往上找,最基本的,函數一定得是寫對了

ID:111634 · 發表于 2018-11-3 17:11

全亮。硬軟件都有出錯可能。

ID:149144 · 發表于 2018-11-3 21:43

你的三極管怎么用的，三極管用法，去看書……
做東西，先實現功能再說，別整這些花里胡哨的東西，功能實現之前真的沒什么意義！
如果明天不出去玩，再改

ID:385247 · 發表于 2018-11-3 21:45

原理圖應該沒什么問題，代碼太多太雜，建議一個數碼管一個數碼管的調，然后在整合起來

ID:149144 · 發表于 2018-11-4 10:33

ecoc 發表于 2018-11-3 21:45
原理圖應該沒什么問題，代碼太多太雜，建議一個數碼管一個數碼管的調，然后在整合起來

原理圖沒問題？讓我爆發出杠鈴般的笑聲

你倆一起去看模電和電路吧，別的先不說，三極管 Q1 的基極接在 2803 的5C 處，他根本不受控制

再仔細看看三極管怎么用的

ID:381277 · 發表于 2018-11-8 10:46

你可以數碼管換一下極性，共陽極換成陰極的。

ID:981034 · 發表于 2021-12-27 17:06

三極管根本不可能飽和

ID:332444 · 發表于 2021-12-28 09:56

電路圖確實存在畫蛇添足的地方uln2803本身就能提供較大的電流和電壓輸入低電平輸出達林頓電路接法放大倍數已經不低沒必要再接上拉電阻可見設計者不了解芯片功能和電氣參數.

ID:332444 · 發表于 2021-12-28 10:01

下載無法打開是錯誤的程序發出看看

ID:997857 · 發表于 2021-12-28 15:22

程序錯誤太多了

ID:997956 · 發表于 2021-12-28 20:08

1、原理圖器件擺放，看的很不舒服啊； 2. Q1三極管的控制腳，用的驅動腳是不是錯了

ID:997979 · 發表于 2021-12-28 21:15

代碼邏輯有問題

ID:884042 · 發表于 2022-1-14 16:50

你的三極管擺成這樣軟件竟然沒報錯！！！
還有，建議你重編C程序，再參考下別人的數碼管驅動電路！！！

ID:824490 · 發表于 2022-1-18 10:09

代碼是很亂！
原理圖錯誤！不知樓主的老師是咋教？或是說是咋學嘀？
新人難吶！
我用樓主的圖，運行樓主的代碼暫停后截了幾個圖，希望樓主能認真思考一下：

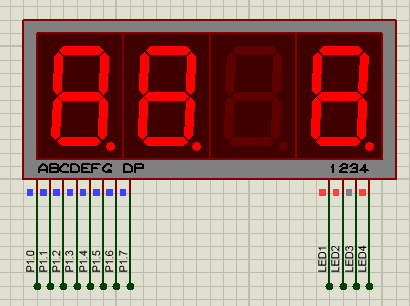

先從數碼管開始，段碼全低，位碼除3外，都是高，所以顯示88 8，就是你所說的現象了：

查看一下位驅動，原來是位的驅動接線，居然接錯了
這個2803輸入是1234，輸出是1235,輸入上拉吧，只接234，1沒接？

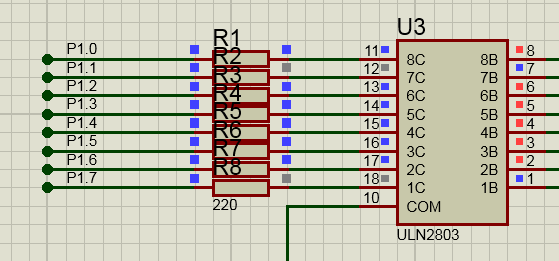

再看下段驅動這邊，邏輯也不對了，一排電阻之后居然全是低的：

結合段驅、位驅的現象，說明2803這樣的用法是不適合的！
究其原因就是，2803是反相開漏輸出的，
什么是反相開漏，簡單地說就是：
輸入高時，輸出低，輸入低時，輸出是斷開、開路的，只能靠外部負載自行拉高！去認真讀一下2803的手冊。

另個，PROTEUS中的邏輯電平可以肉眼看到的：紅點是高、藍點是低，而灰點就是電平不定、線路浮空、電壓不穩等等。。

ID:261837 · 發表于 2022-3-1 17:52

uln2803可以去掉，需要注意數碼管是共陽還是共陰極，與三極管連接是否正確。

ID:261837 · 發表于 2022-3-1 17:55

npn三極管是在下端的，也就是發射極有箭頭的引腳是接地的，其他接法可能導致工作不正常。

ID:514901 · 發表于 2022-3-2 09:44

圖沒毛病，程序寫得差點
