單片機最小系統分四個部分：
1.晶振，至于大小由你單片機時鐘周期要求而決定（用于計時，與兩個電容并聯使用，電容大小由你的晶振決定，一般用22pF）
2.復位電路（用于復位）
3.電源（用于供電，一般用電腦的USB口供電）
4.燒制程序的口（可用串口配合MAX232配合使用，也可以做個并口輸入，這個要根據你使用單片機的種類決定，比如ATC可用并口，STC一般只用串口輸入等等）

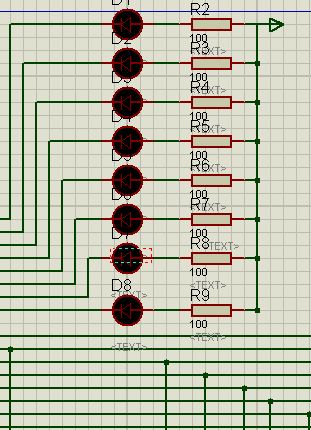

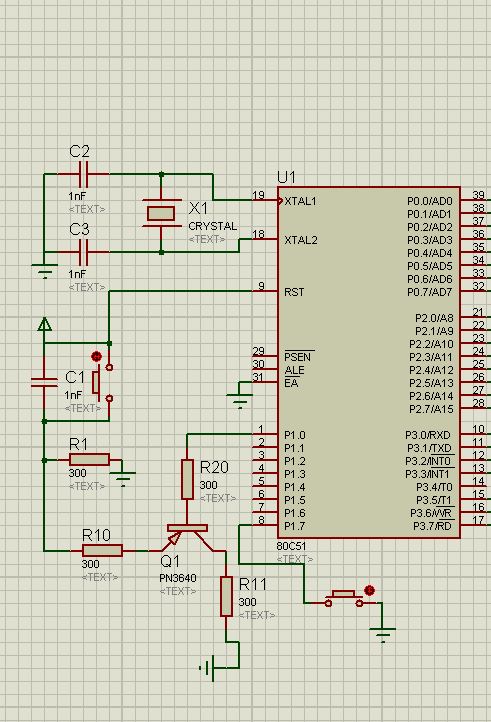

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
protuce原理圖
2018-11-7 14:46 上傳
下載附件
2018-11-7 14:55 上傳
下載附件
2018-11-7 14:55 上傳
下載附件
2018-11-7 14:55 上傳
下載附件
2018-11-7 14:55 上傳
單片機源程序如下:
- #include<reg51.h>
- int a[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0xff};
- int b[]={0xfe,0xfd,0xfb,0xf7};
- int c[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
- sbit key2=P1^7;
- void delayms(unsigned int xms)
- {
- unsigned int i,j;
- for(i=0;i<xms;i++)
- for(j=0;j<120;j++);
- }
- void main()
- { unsigned int i,j,t;
- if(key2==0)
- {
- delayms(10);
- if(key2==0)
- for(i=0;i<4;i++)
- {
- P3=b[i];
- delayms(1000);
- for(j=0;j<8;j++)
- {
- P2=a[j];
- P0=c[j];
- delayms(1000);
- }
- }
- }
- }
下載附件
2018-11-7 16:34 上傳
所有資料51hei提供下載:
單片機最小系統.rar
(46.74 KB, 下載次數: 13)
2018-11-7 15:06 上傳
點擊文件名下載附件
