這塊功放板左邊的有交流聲，右邊的沒有，百思不得其姐

ID:413000 · 發表于 2018-11-8 17:40

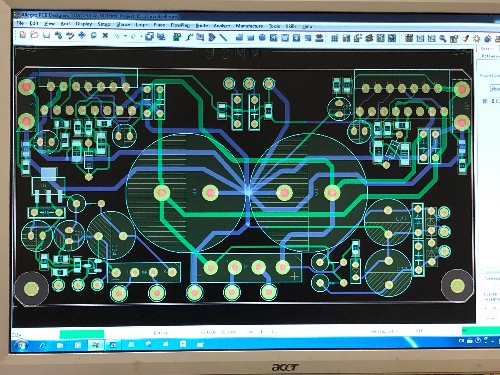

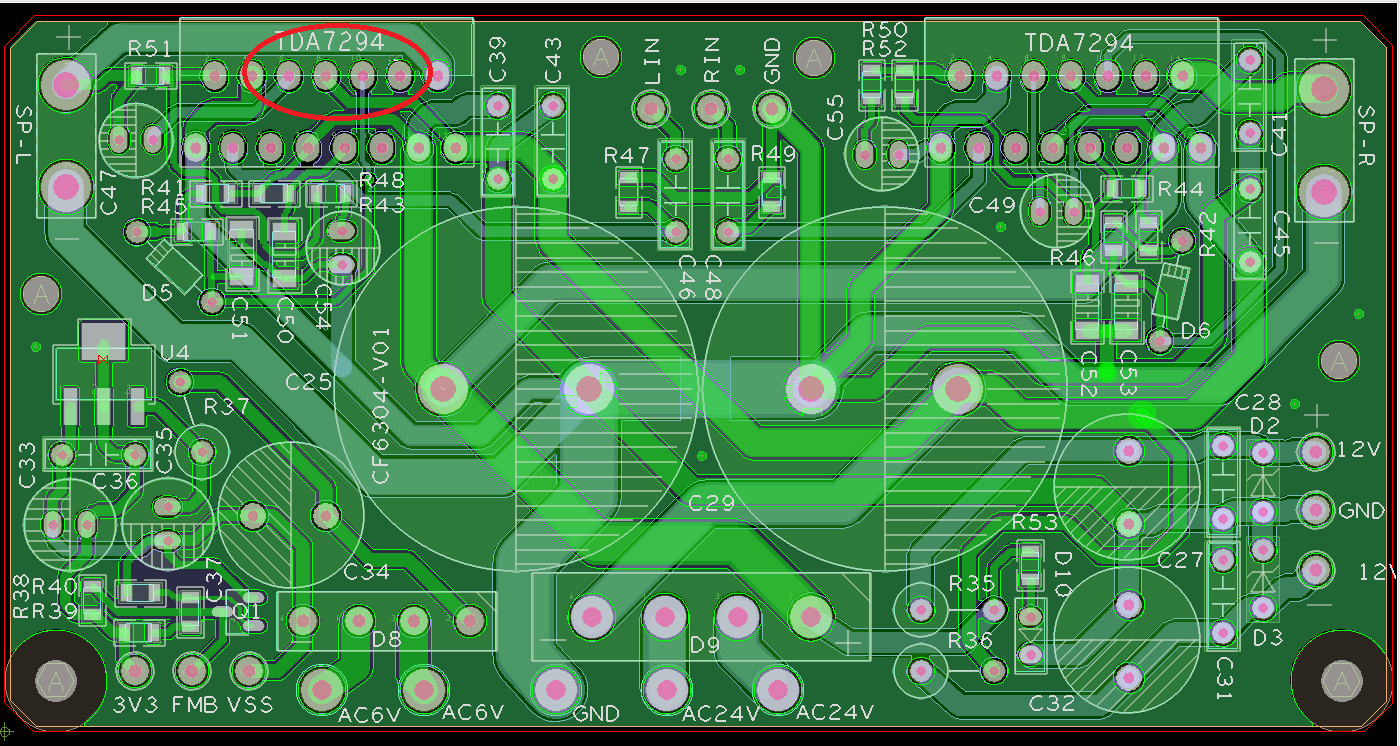

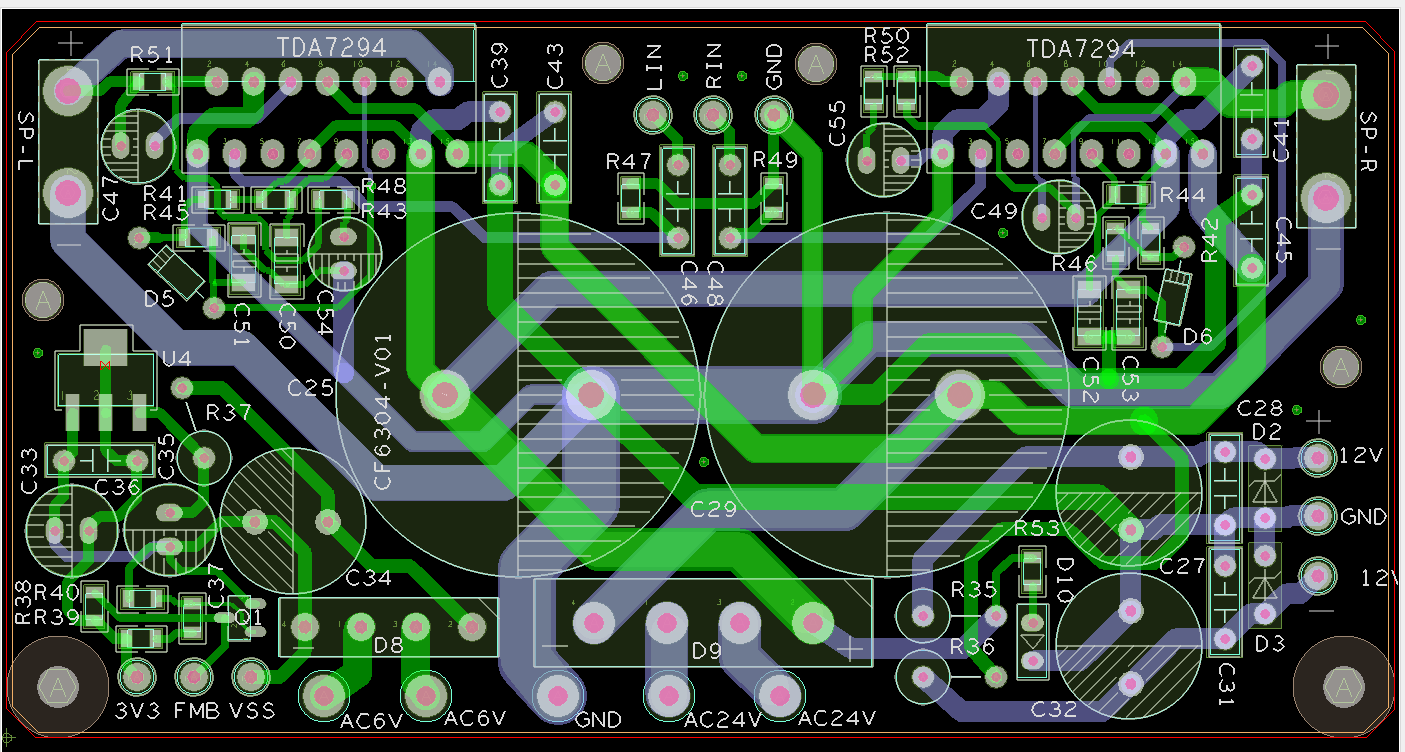

如下圖，左邊的有交流聲，右邊的沒有，測了各輸入端，電源端的雜波都和右近的一模一樣，唯有左邊那個喇叭靜態輸出端波形高許多，左，右下方的小電路都已排除，割線加飛線也試了一些，莫非是正電源靠近哪顆IC哪顆就會有交流聲音？有沒有什么補救方法？

ID:418295 · 發表于 2018-11-8 23:28

功放星型布線很關鍵，我深有體會

ID:413000 · 發表于 2018-11-8 23:41

845209119 發表于 2018-11-8 23:28
功放星型布線很關鍵，我深有體會

你說的是地線星形這樣嗎？我現在搞不懂是整流電容離芯片太近還是地線電源線流向布線有問題

ID:418295 · 發表于 2018-11-9 20:22

每路功放的星型點從電容焊盤分出來

ID:423795 · 發表于 2018-11-9 21:03

1、先用直流電源試試
2、地線可以用大面積覆銅，效果可能比一點接地更好。
3、左聲道的輸出線靠近反饋端，可能會產生輕微正反饋干擾。

ID:413000 · 發表于 2018-11-12 09:14

拔劍四發表于 2018-11-9 21:03
1、先用直流電源試試
2、地線可以用大面積覆銅，效果可能比一點接地更好。
3、左聲道的輸出線靠近反饋端 ...

你說的正反饋，，，我早就割線試過了，沒用。

ID:981034 · 發表于 2021-12-27 16:49

理論上電源獨立有助抑制交流聲

ID:883242 · 發表于 2021-12-27 16:57

低頻模擬電路地線不要大面積覆銅，會形成環路變成空間50Hz接收天線的。
