杜邦線可以連晶振和電路嗎

ID:422272 · 發表于 2018-11-8 23:25

最近在做流水燈，自己焊的最小系統板，然而怎么都點不亮燈，就猜測因為晶振用杜邦線連到電路里，這個有影響嗎?有影響是為啥啊

ID:422272 · 發表于 2018-11-8 23:31

救救孩子吧QAQ

ID:358930 · 發表于 2018-11-9 06:35

啥也不會。發表于 2018-11-8 23:31
救救孩子吧QAQ

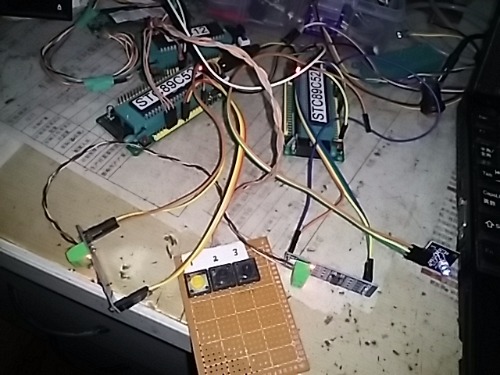

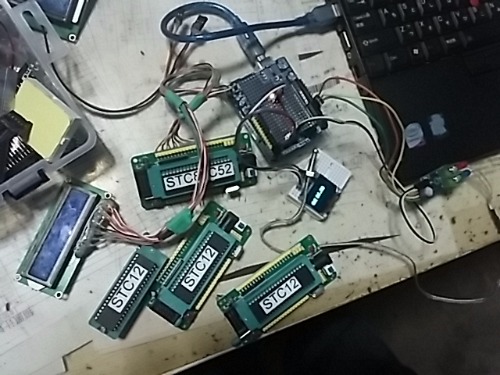

再查查，上個圖幫你看看，點個燈會亮的。影響一點兒，不可能點燈都不亮。我的也很亂，沒時間去做板子，有空多做的別的呀，科技都什么樣了，我們要起飛。加油！

ID:274097 · 發表于 2018-11-9 06:47

晶振與單片機的連接最好與CPU引腳盡量的近，并采用焊接，也有用插座與電路連接的，如果你實在不愿意焊接到電路，應盡量縮短杜邦線，并連接可靠試試，當然還需要仔細檢查電路的其它部分，包括所編的程序。

ID:164602 · 發表于 2018-11-9 07:59

最小板還是焊一個吧，你那種接法，對于一般電路是可以的，接最小板不太穩定，有一點接觸不好就不行的。

ID:97554 · 發表于 2018-11-9 08:22

晶振應直接焊在單片機的引腳附近，越近越好，兩個引腳對地接22P左右電容，用杜邦線兩線之間存在電容，即便是起振也會存在頻率不穩的問題，玩單片機還是準備個示波器吧，判斷問題更直觀些。

ID:187303 · 發表于 2018-11-9 08:58

線盡量不要太長一定要接觸良好這樣做著玩是沒問題的

ID:422945 · 發表于 2018-11-9 09:28

都連上了，就看看晶振的頻率對不對，對就可以，不對就不行

ID:423411 · 發表于 2018-11-9 09:37

盡量不要用杜邦線吧

ID:423416 · 發表于 2018-11-9 09:46

可以吧具體還要看線長度

ID:423423 · 發表于 2018-11-9 09:57

沒影響的除非杜邦線有問題

ID:423423 · 發表于 2018-11-9 09:57

但是晶振最好離單片機近一點

ID:420478 · 發表于 2018-11-9 10:03

保證線路可靠性就可以了，能用就行了！

ID:423427 · 發表于 2018-11-9 10:06

離片子管腳盡量近就沒問題

ID:423437 · 發表于 2018-11-9 10:18

不能,因為晶振要盡可能的靠近MCU。另外，引線過長，可能導致引入寄生電容，導致振蕩電路無法工作

ID:423437 · 發表于 2018-11-9 10:19

不能，晶振要盡可能靠近MCU，另外，引線過長會導致引入寄生電容，導致震蕩電路無法起振

ID:423440 · 發表于 2018-11-9 10:31

頻率高的話一般是沒有什么問題，不過很多杜邦線質量不怎么樣，用前測試下阻抗，免得浪費時間

ID:423484 · 發表于 2018-11-9 11:37

我試過，用是可以用，但是不太穩定，建議別這么搞

ID:423511 · 發表于 2018-11-9 12:35

這樣應該是沒問題的，你看一下是不是杜邦線和晶振之間接觸不良，或者是你的最小系統板焊的不合格。

ID:423533 · 發表于 2018-11-9 13:07

應該是可以連接的，但是杜邦線質量不行的話建議不要用了

ID:386381 · 發表于 2018-11-9 14:26

應該問題不大

ID:423756 · 發表于 2018-11-9 19:23

晶振要靠近單片機引腳，最好還是焊接吧，也不難的

ID:102259 · 發表于 2018-11-9 19:52

建議不要用�。�！干擾太大了！！

ID:423792 · 發表于 2018-11-9 20:52

whhfdz 發表于 2018-11-9 06:47
晶振與單片機的連接最好與CPU引腳盡量的近，并采用焊接，也有用插座與電路連接的，如果你實在不愿意焊接到 ...

贊成，越短越好

ID:419928 · 發表于 2018-11-9 21:08

是否因為杜邦線接口接觸不良

ID:399651 · 發表于 2018-11-10 10:51

杜邦線連電路沒問題，但連晶振問題就大了，晶振需要跟單片機的腳盡量近，而且接觸一定要很好才行

ID:382827 · 發表于 2018-11-10 20:16

不太穩定吧

ID:424311 · 發表于 2018-11-10 22:40

不行吧
