調試光立方踩坑經驗-單片機程序跑飛原因之一

ID:134415 · 發表于 2018-11-14 11:53

      這幾天在調光立方的程序時遇到一個令我十分困擾的問題，現象大致如下：

一開始我在對單個光立方動畫調試時并沒有出現問題，都是正常運行，然而我將多個動畫程序?qū)懞寐?lián)合在一起運行時便出現了問題，將程序燒錄到單片機中后，程序可能能夠正常運行好幾圈沒有問題，但是終究會卡死，也有可能一圈都沒跑完就卡死了，有時重啟單片機都是卡死的。
   出現這個問題當時真的讓我很頭疼，想著沒道理會出現這種現象，程序本身并不復雜，也沒有用大量的資源，就是占得內存多一點，但是這個問題卻讓我摸不著頭腦，沒有理由，程序能夠正常運行第一圈，而第二圈卻出現問題；于是我自網上看了一些相關程序跑飛的原因，如數組越界，堆棧錯誤，沒有中斷服務程序等，當時我覺得最可能是堆棧的問題，不過還沒去驗證這個想法，后來我便找到原因了，從事后的角度來看，首先，通過程序跑飛的現象來看肯定不是數組越界，數組越界的話，第一圈就跑不完了，會出現堆棧錯誤的原因沒有去了解，這里也就不談了，所以我出現跑飛的原因就是，沒有中斷服務程序，程序找不到中斷入口而跑飛，可能大家會覺得這是個顯而易見的問題，怎么會忽視呢，我先講講我當時的想法，我看到可能是沒有中斷服務程序的原因時，我首先的想法是 “我并沒有使用中斷啊，應該不是中斷的問題”  所以我才一直懷疑是堆棧的原因，就是這么個想法，相當于自己蒙騙了自己，由于許久沒有找到原因，在后來的調試中我準備把沒有用到的函數都注釋掉，使程序看著簡潔些，順便把警告去除了，也就在這時我看到了自己的問題，在初始化函數中我居然將定時器配置了，然而我卻沒有定時器的中斷服務程序，看到這個，我想問題應該就在這里了。那么為什么，我沒有使用定時器卻開啟了中斷配置呢，唉！因為光立方的主板是我買的，例程是店家送的，但是我覺得店家的代碼風格和我平常上課所學習不太一樣就不習慣（店家所有的函數都在一個c文件中，因為動畫很多程序有幾千行，看著很麻煩），而且有些動畫我也不喜歡，我想做一些自己的動畫，于是我就將店家的程序改寫成模塊化的，所以基本的程序我就是copy的，問題也就這么出來了，在我寫的動畫和調用店家例程動畫中都沒有用到定時器中斷（就是連 void xxx（void） interrupt x 函數都沒有），所以這是一個簡單的問題，然而我卻沒注意，在這里將這篇心得和大家分享一下，也希望有學習單片機編程但是不熟練的同學能夠引以為戒。
   將這個錯誤改正之后一直到我寫一些心得時，程序都沒有再跑飛，以前一直在學習前輩們的踩坑經驗，今天也輪到我給萌新們分享一點自己的經驗，可能有前輩會覺得這么簡單的問題，我寫的這么啰嗦，但實際情況卻是我因此頭疼了好久，才有此感想。我將程序也放在后面可以給想做光立方的同學參考一下，但是我這個的鎖存器是用的74hc595 是一個8位移位緩存器和平時使用比較多的 573 不太一樣，想要參考的同學注意下，程序文件夾中我放了一個原理圖pdf可以參考。

單片機源程序如下:

#include "common.h"
sbit RR=P3^6;//紅
sbit BB=P2^4;//藍
char data cheng;
//void delay_1us(uint i)
//{
// unsigned int b;
// for(b=0;b<i;b++);
//}
//void delay_1ms(uint i)
//{
// unsigned int j,k;
// for(k=0;k<120;k++)
// for(j=0;j<i;j++);
//}
void red (void) //紅燈亮
{
RR=0;//紅
BB=1;//藍
}
//void blue (void) //藍燈亮
//{
// RR=1;//紅
// BB=0;//藍
//}
void initial595() //列驅動初始化
{
SH_CP = 0;
ST_CP = 0;
DS = 0;
}
void initial5952() //行驅動初始化
{
SH_CP2 = 0;
ST_CP2 = 0;
DS2 = 0;
}
/************************************ 發送數據 ***************************************************************/
//void send_data(unsigned char d)//發送一層當中的一行顯示數據，8位
//{
// unsigned char i;
// for(i=0;i<8;i++)
// {
// DS = d&0x80;//發送最低位
// SH_CP = 1;
// delay_1us(15);
// SH_CP = 0; //移位寄存器移位
// delay_1us(15);
// d = d<<1; //數據移位f
// }
// //因為使用多個595級聯，此處未做數據輸出鎖存，
// //須將所有數據發送出來后再做鎖存輸出
//}
//void send_data2(unsigned char d)//發送層顯示數據，8位
//{
// unsigned char i,j=0;
//
// for(i=0;i<8;i+=2)
// {
// DS2 = d&0x80;//發送最低位
// SH_CP2 = 1;
// delay_1us(15);
// SH_CP2 = 0; //移位寄存器移位
// delay_1us(15);
// d = d<<1; //數據移位
// }
// ST_CP2 = 0; //數據輸出鎖存
// delay_1us(15);
// ST_CP2 = 1;
// delay_1us(15);
// ST_CP2 = 0;
//}
//void send_data2_1bit(unsigned char layer)//發送層顯示數據，1位
//{
// unsigned char ceng=0;
//
// ceng=0x01<<layer; //行移位，
// DS2 = ~ceng&0x01; //發送層掃描數據
//
// SH_CP2 = 1;
// delay_1us(15);
// SH_CP2 = 0; //移位寄存器移位
// delay_1us(15);
//
// ST_CP2 = 0; //數據輸出鎖存
// delay_1us(15);
// ST_CP2 = 1;
// delay_1us(15);
// ST_CP2 = 0;
//}
void delay(uint i)
{
char b;
while (i--)
{
b=1;
while(b--);
}
}
/*************************************黎明途電子************************************************************/
/*************************************脫機動畫文件************************************************/
/*---------------------------
//函數名：void sendbyte1 (uint num1....)
//功能：一次發送四個數據給鎖存器
//參數：num1，num2，num3，num4
//返回值：無
----------------------------*/
void sendbyte1(unsigned int num1,unsigned int num2,unsigned int num3,unsigned int num4)
{
unsigned char i=0;
for(i=0;i<8;i++)
{
DS = num1&0x01; //發送最低位
SH_CP = 1;
SH_CP = 0; //移位寄存器移位
num1=num1>>1; //數據移位f
}
for(i=0;i<8;i++)
{
DS = num2&0x01; //發送最低位
SH_CP = 1;
SH_CP = 0; //移位寄存器移位
num2 = num2>>1; //數據移位f
}
for(i=0;i<8;i++)
{
DS = num3&0x01; //發送最低位
SH_CP = 1;
SH_CP = 0; //移位寄存器移位
num3 = num3>>1; //數據移位f
}
for(i=0;i<8;i++)
{
DS = num4&0x01; //發送最低位
SH_CP = 1;
SH_CP = 0; //移位寄存器移位
num4 = num4>>1; //數據移位f
}
}
/*----------------------------------------------
//函數名：void zhen （uchar *a，uchar V）
//函數功能：將待顯示的數據寫入鎖存器中并顯示
//參數：*a：待顯示數據-，V循環此次數（為何循環？經驗證只是增加顯示時間）
//返回值：無
------------------------------------------------*/
void zhen(uchar *a,uchar v)
{
char layer;
while(v--)//？為何需要循環？？？增加顯示時間？√ 就是這樣。。
{
for(layer=0;layer<8;layer++) //將每層8列數碼發送循環8次8層數據依次發送
{ /* 數組的每一位是一列數據*/
sendbyte1(~a[layer*8+7],~a[layer*8+6],~a[layer*8+5],~a[layer*8+4]);
sendbyte1(~a[layer*8+3],~a[layer*8+2],~a[layer*8+1],~a[layer*8+0]);
//和直接調顯示函數是一個道理
cheng=0x01<<layer;
DS2 =~cheng&0x01; //發送最低位
ST_CP=1;
ST_CP=0;
SH_CP2 = 1;
SH_CP2 = 0; //移位寄存器移位
ST_CP2=1;
ST_CP2=0;
delay(300);
}
}
}
void clc()//全局清屏
{
unsigned char k;
for(k=0;k<64;k++)
{ //d=0xff;
DS = 0; //發送最低位
SH_CP = 1;
SH_CP = 0; //移位寄存器移位
// d = d<<1; //數據移位f
}
ST_CP=1;
ST_CP=0;
}

復制代碼

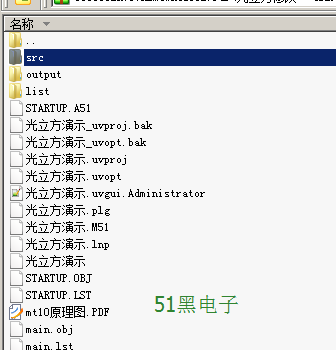

所有資料51hei提供下載:

光立方修改.rar (650.29 KB, 下載次數: 14)
