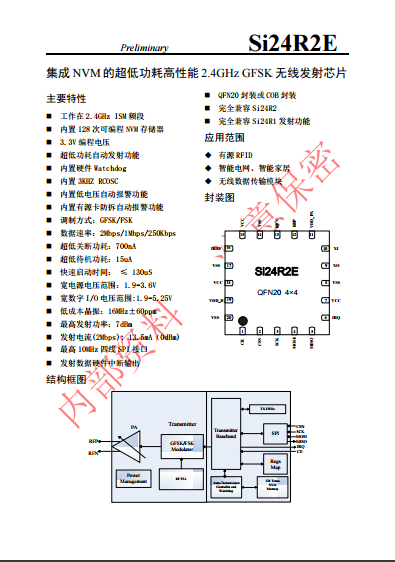

Si24R2E是一顆工作在2.4GHzISM頻段，專為低功耗有源RFID應用場合設計，集成嵌入式發射基帶的無線發射芯片、128次可編程N(yùn)VM存儲器以及自動發射模塊。工作頻率范圍為2400MHz-2525MHz，共有126個1MHz帶寬的信道。
當打開啟自動發射功能，內部Watchdog與內部RCOSC工作時，芯片睡眠狀態下待機電流僅為700nA。當內部Timer定時到時，自動發射控制器自動完成數據從NVM的裝載與發射，數據發射完成后，芯片立即進入睡眠狀態，因此Si24R2E的平均功耗非常低，對于電池供電應用，可以非常容易實現五年以上的待機時間。
Si24R2E操作方式非常方便，可以不需要外部MCU，可以自動完成數據裝載與發射。NVM存儲器可以存儲寄存器配置與發射的數據內容，掉電后不會丟失，數據可保持10年以上。在3.3V供電電壓下，無需外部高壓，外部MCU可以通過芯片的四線SPI接口完成NVM的配置編程，芯片最大可編程次數為128次，芯片支持NMV加鎖，防止NVM配置數據回讀，保證用戶數據安全。

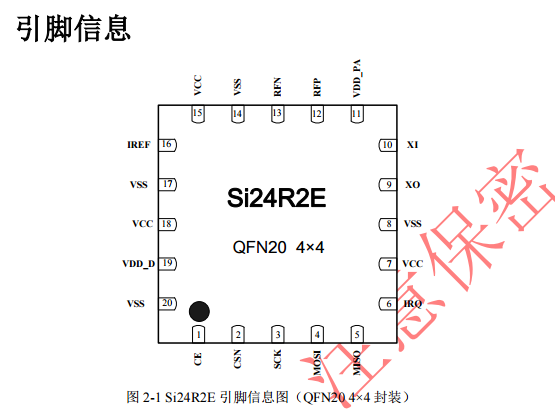

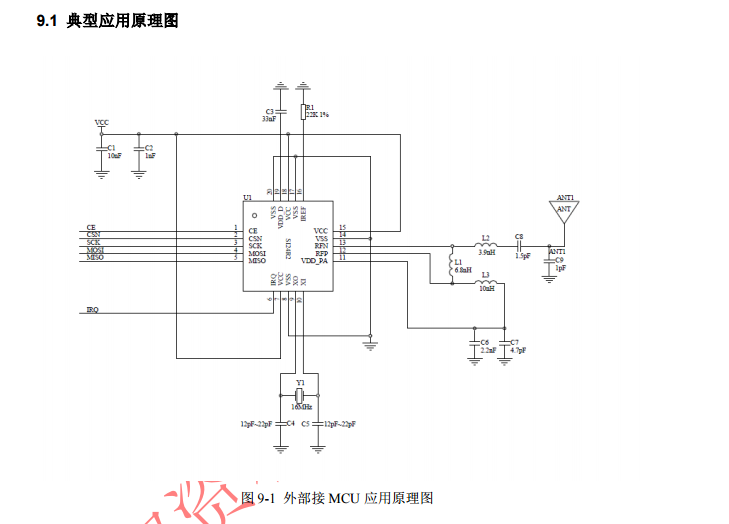

Si24R2E也可以在外部MCU控制下工作，芯片不需要額外接口，外部微控制器（MCU）通過SPI接口對芯片少數幾個寄存器配置即可以實現數據的發射，芯片完全兼容Si24R1發射功能，在不打開自動發射功能時，芯片功能與配置方法與Si24R2完全相同。
Si24R2E具有非常低的系統應用成本，可以不需要外部MCU，僅少量外圍無源器件即可以組成一個無線數據發射系統。內部集成高PSRR的LDO電源，保證1.9-3.6V寬電源范圍內穩定工作。
