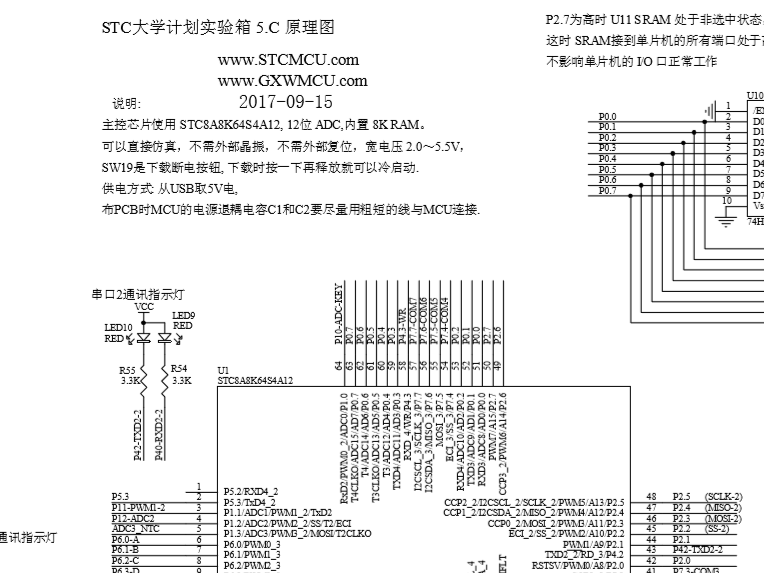

STC8A8K64S4A12單片機開發系統板原理圖

ID:430241 · 發表于 2018-11-26 11:15

最近在做STC8A8K64S4A12的開發板，
本來是在stc宏晶科技的官網上找了一份實驗箱的原理圖，
但怎奈自己也是初學，實在是能力有限，竟看的一頭霧水
之后終于從同學處要到一份開發板原理圖，

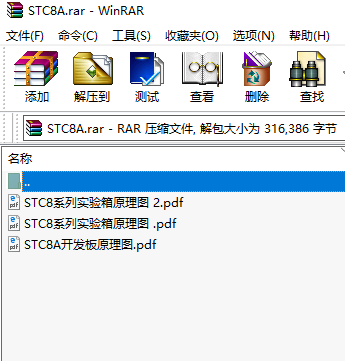

看到論壇沒有相同資料，故將兩份原理圖打包，特來分享

ID:446181 · 發表于 2018-12-14 10:15

原理圖是pdf的吧

ID:344384 · 發表于 2018-12-15 10:57

學習一下，謝謝分享

ID:382454 · 發表于 2018-12-16 09:11

STC8A8K64S4A12宏晶最新的單片機，淘寶很多開發板，我就買了一塊。小劉良的。店名，很不錯，學習資料全面。

ID:584189 · 發表于 2019-7-29 09:59

這原理圖有問題

ID:72576 · 發表于 2019-9-9 19:33

學習一下，謝謝分享

ID:477505 · 發表于 2019-11-11 15:13

準備做這個，拿來學習

ID:98295 · 發表于 2019-12-5 19:31

準備做這個，拿來學習

ID:704431 · 發表于 2020-3-8 14:19

我現在就在找這個原理圖，但是這個原理圖有一部分沒有顯示出來。。。

ID:705176 · 發表于 2020-3-9 14:49

有封裝嗎？

ID:704763 · 發表于 2020-3-9 19:56

我上大學時做過一塊STC8A8K64S4A12的開發板，湊合能用，嘿嘿

ID:17204 · 發表于 2020-4-15 16:38

開發板不難

ID:106977 · 發表于 2021-3-6 18:54

芯片直焊在一個DIP40小板上。兩邊配上20針單排插針就是一塊很好的開發板，可直接插在以往使用DIP40的51系列產品上，且轉接板帶有12位AD。使用杜邦線通過針腳連接市售的各種模塊，就成了一個體積小、功能強大的開發板。AD普通使用或高精度使用配套的阻容也可做在小板上，只是面積要擴展一點。

ID:135835 · 發表于 2021-3-6 23:02

準備照樣畫葫蘆做一個。
