關于單片機檢測音頻信號外圍電路不知道什么搭建

ID:320097 · 發表于 2018-11-29 14:23

想用MCU檢測音頻信號（電信號，不是聲信號），只需要檢測到有無信號就可以了，模擬件用555搭了一個，但是門限比較高，手機音量得20%以上才能正確檢測到，門限調更低一點就混亂了，不能正確檢測到。

51單片機的外圍電路不知道怎么搭，手邊還有一塊2052AD

ID:94031 · 發表于 2018-11-29 17:16

用拾音器+運放+整流+比較器，輸出開關量進單片機。

ID:401564 · 發表于 2018-11-29 17:28

你不是聲信號先轉換成電信號，然后再送去檢測的嗎？你所謂的電信號怎么來的？

ID:320097 · 發表于 2018-11-29 19:13

Y_G_G 發表于 2018-11-29 17:28
你不是聲信號先轉換成電信號，然后再送去檢測的嗎？你所謂的電信號怎么來的？

直接是音頻信號，就如PC輸出的左右聲道信號一樣

ID:401564 · 發表于 2018-11-29 21:21

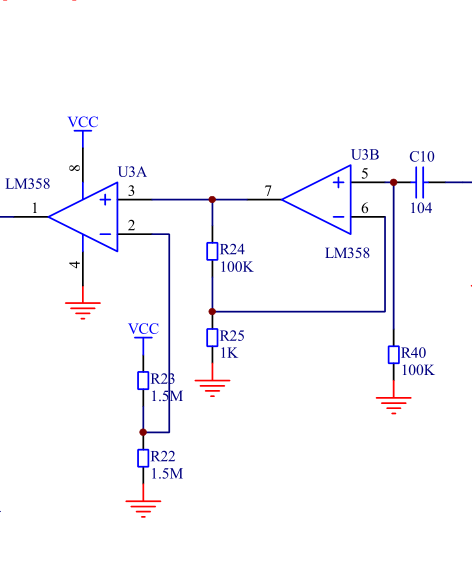

這個是我驗證過的電路，音頻信號從c10輸入，然后放大。你可以把放大的倍數設定小一點，然后送到后面一個運放進行比較。
U3A就是一個LM358的電壓比較器，R23和R22調節門限電壓的大小，1腳輸出的就是只有0和1的波形了。實際測過的，可以用。 QQ截圖20181129211618.png

ID:283954 · 發表于 2018-11-30 04:34

既然是用有AD功能的MCU，直接把交流訊號輸入其中一個AD腳，用AD程序連續一段時間（比如1MS），測定其幅度，得到其峰值，峰值達到“有”的設定就是有，否則為沒，應該就可以了吧，但一般的音頻訊號只有1V-pp, 可用一個NPN放大電路先放大5-10倍再輸入MCU，我自己也還不曾認真玩過AD，想象是應該可以的。
