去除delay()函數的4×4行列矩陣鍵單片機程序

[復制鏈接]
ID:66287 發表于 2018-11-30 14:19 | 顯示全部樓層 |閱讀模式
  1. /*************************************************************************
  2. 工程名：4×4行列矩陣鍵盤
  3. 作  者：老芹
  4. 用定時器0設置一個基準計時器，代替CPU軟件延時，從而解放CPU，避免空耗時
  5. *************************************************************************/
  6. #include<STC15F2K60S2.h>
  7. #include"LCD1602.h"
  8. #include"hardware.h"
  9. #include"intrins.h"

  11. #define  uchar unsigned char
  12. #define  uint unsigned int
  13. uchar code tab[4][4] = {           {'1','2','3','A'},    //0~9,A~D,*,#的鍵值
  14.                                                   {'4','5','6','B'},
  15.                                                   {'7','8','9','C'},
  16.                                                   {'*','0','#','D'}
  17.                                                                                             };
  18. uchar temp;
  19. uchar Timer_10ms_con=0;          //10ms定時計數控制
  20. uchar Timer_10ms=0;              //10ms定時計數
  21. extern LCD_int();                //初始化LCD
  22. void Timer0_Init();              //定時器0初始化
  23. void LCD_write_com(uchar com);   //寫一個字節數據到LCD

  25. uchar keyscan()                  //鍵盤掃描
  26.    {
  27.         uchar key_H,key_L,key_temp,key,row,column;
  28.         key_data = 0xf0;             //高四位做輸入
  29.         if(key_data == 0xf0)         //沒有按鍵動作
  30.             {
  31.           key = 0;
  32.           return(key);
  33.           }
  34.         while(1)
  35.          {
  36.          if(Timer_10ms<5)       //替代常規10ms軟件延時，如delay(10)類;
  37.                  {
  38.                  Timer_10ms_con=1;
  39.                  key = 0;
  40.                  return(key);
  41.                  }
  42.         Timer_10ms=0;          //10ms到
  43.         Timer_10ms_con=0;      //定時計數控制復位
  44.         if(key_data==0xf0)     //是干擾，退出
  45.           {
  46.            key = 0;
  47.            return(key);
  48.           }

  50.         key_H = key_data;
  51.         key_data = 0x0f;       //低四位做輸入
  52.         _nop_();               //STC等高速51單片機，在端口置"1",后，如果立即讀數據，會讀出不確定值，所以加入短暫延時
  53.         _nop_();
  54.         key_L = key_data;
  55.         while(key_data!=0x0f); //按鍵是否放開
  56.                key_temp = key_H|key_L;
  57.                 switch(key_temp)
  58.                   {
  59.                   case 0x7e:row=3;column=0;break;  //顯示"*"
  60.                   case 0x7b:row=3;column=2;break;  //顯示"#"
  61.                   case 0xe7:row=0;column=3;break;  //顯示"A"
  62.                   case 0xd7:row=1;column=3;break;  //顯示"B"
  63.                   case 0xb7:row=2;column=3;break;  //顯示"C"
  64.                   case 0x77:row=3;column=3;break;  //顯示"D"
  65.                   case 0x7d:row=3;column=1;break;  //顯示"0"
  66.                   case 0xee:row=0;column=0;break;  //顯示"1"
  67.                   case 0xed:row=0;column=1;break;  //顯示"2"
  68.                   case 0xeb:row=0;column=2;break;  //顯示"3"
  69.                   case 0xde:row=1;column=0;break;  //顯示"4"
  70.                   case 0xdd:row=1;column=1;break;  //顯示"5"
  71.                   case 0xdb:row=1;column=2;break;  //顯示"6"
  72.                   case 0xbe:row=2;column=0;break;  //顯示"7"
  73.                   case 0xbd:row=2;column=1;break;  //顯示"8"
  74.                   case 0xbb:row=2;column=2;break;  //顯示"9"
  75.                  }
  76.             key=tab[row][column];
  77.             return (key);
  78.          }

  80.         }

  82. void main()
  83.     {
  84.         uchar i;                   //定時器初始化
  85.         Timer0_Init();
  86.         LCD_int();                 //1602液晶模塊初始化
  87.         LCD_prints("Welcome");
  88.         P0=0xff;

  90.         while(1)
  91.            {
  92.                 temp=keyscan();
  93.                 if(temp!=0)
  94.                   {
  95.                         P0=temp;
  96.                         LCD_set_position(0x40+i);
  97.                         LCD_printc(temp);
  98.                         i++;
  99.                         if(i==17)
  100.                           {
  101.                           i=0;
  102.                           LCD_write_com(0x01);
  103.                           LCD_prints("Welcome");
  104.                           LCD_set_position(0x40+i);
  105.                           LCD_printc(temp);
  106.                           }
  107.                    }
  108.
  109.         }
  110.     }


  113. void Timer0_Init()  //定時器初始化
  114.   { //2毫秒@11.0592MHz
  115.      AUXR |= 0x80;                //定時器時鐘1T模式
  116.      TMOD &= 0xF0;                //設置定時器模式
  117.      TL0 = 0x9A;                  //設置定時初值
  118.      TH0 = 0xA9;                  //設置定時初值
  119.      TF0 = 0;                     //清除TF0標志
  120.      TR0 = 1;                     //定時器0開始計時
  121.      ET0 =1;
  122.      EA = 1;
  123.   }

  125. void Timer0() interrupt 1 //定時器中斷
  126.   {                     //16位自動重裝模式，無需重賦初值
  127.    if(Timer_10ms_con==1)  Timer_10ms++;

  129.   }
復制代碼


//LCD1602.C

  2. #include<STC15F2K60S2.h>
  3. #include "hardware.h"
  4. #include "lcd1602.h"
  5. #define  uchar unsigned char
  6. #define  uint unsigned int

  8. void LCD_check_busy()   //檢測LCD狀態
  9. {
  10. while(1)
  11.   {
  12.    LCD_EN=0;
  13.    LCD_RS=0;
  14.    LCD_RW=1;
  15.    LCD_DATA=0xff;
  16.    LCD_EN=1;
  17.    if(!LCD_BUSY)  break;
  18.   }
  19. LCD_EN=0;
  20. }

  22. void LCD_cls()          //LCD清屏
  23. {
  24. //LCD_check_busy();    //仿真時該語句可以屏蔽
  25. LCD_RS=0;
  26. LCD_RW=0;
  27. LCD_DATA=1;
  28. LCD_EN=1;
  29. LCD_EN=0;

  31. }

  33. void LCD_write_com(uchar com)            //寫指令到LCD
  34. {
  35. LCD_check_busy();
  36. LCD_RS=0;
  37. LCD_RW=0;
  38. LCD_DATA=com;
  39. LCD_EN=1;
  40. LCD_EN=0;
  41. }
  42. void LCD_write_data(uchar LCD_data)      //寫一個字節數據到LCD
  43. {
  44. LCD_check_busy();
  45. LCD_RS=1;
  46. LCD_RW=0;
  47. LCD_DATA=LCD_data;
  48. LCD_EN=1;
  49. LCD_EN=0;
  50. }

  52. void LCD_set_position(uchar x)            //LCD光標定位到x處
  53. {
  54. LCD_write_com(0x80+x);
  55. }

  57. /*
  58. void LCD_go_home(void)                    //LCD光標歸位
  59. {
  60. LCD_write_instruction(LCD_GO_HOME);
  61. }
  62. */

  64. void LCD_printc(uchar lcd_data)           //輸出一個字符到LCD
  65. {
  66. LCD_write_data(lcd_data);
  67. }

  69. void LCD_prints(uchar *lcd_string)        //輸出一個字符串到LCD
  70. {
  71. uchar i=0;
  72. while(lcd_string[i]!=0x00)
  73.   {
  74.    LCD_write_data(lcd_string[i]);
  75.    i++;
  76.   }
  77. }

  79. void LCD_int()                            //初始化LCD
  80. {
  81. LCD_write_com(LCD_AC_AUTO_INCREMENT|LCD_MOVE_DISENABLE);
  82. LCD_write_com(LCD_DISPLAY_ON|LCD_CURSOR_OFF);
  83. LCD_write_com(LCD_DISPLAY_DOUBLE_LINE);
  84. LCD_cls();
  85. LCD_write_com(LCD_AC_AUTO_INCREMENT|LCD_MOVE_DISENABLE);
  86. }
復制代碼



//LCD1602.H

  2. #ifndef __LCD_H__
  3. #define __LCD_H__
  4. #define LCD_GO_HOME               0x02         //AC=0，光標、畫面回HOME位
  5. //輸入方式設置
  6. #define LCD_AC_AUTO_INCREMENT     0x06         //數據讀、寫操作后，AC自動增一
  7. #define LCD_AC_AUTO_DECREASE      0x04         //數據讀、寫操作后，AC自動減一
  8. #define LCD_MOVE_ENABLE           0x05         //數據讀、寫操作，畫面平移
  9. #define LCD_MOVE_DISENABLE        0x04         //數據讀、寫操作，畫面不動
  10. //設置顯示、光標及閃爍開、關
  11. #define LCD_DISPLAY_ON            0x0C         //顯示開
  12. #define LCD_DISPLAY_OFF           0x08         //顯示關
  13. #define LCD_CURSOR_ON             0x0A         //光標顯示
  14. #define LCD_CURSOR_OFF            0x08         //光標不顯示
  15. #define LCD_CURSOR_BLINK_ON       0x09         //光標閃爍
  16. #define LCD_CURSOR_BLINK_OFF      0x08         //光標不閃爍
  17. //光標、畫面移動，不影響DDRAM
  18. #define LCD_LEFT_MOVE             0x18         //LCD顯示左移一位
  19. #define LCD_RIGHT_MOVE            0x1C         //LCD顯示右移一位
  20. #define LCD_CURSOR_LEFT_MOVE      0x10         //光標左移一位
  21. #define LCD_CURSOR_RIGHT_MOVE     0x14         //光標右移一位
  22. //工作方式設置
  23. #define LCD_DISPLAY_DOUBLE_LINE   0x38         //兩行顯示
  24. #define LCD_DISPLAY_SINGLE_LINE   0x30         //單行顯示
  25. void LCD_cls(void);
  26. void LCD_write_data(unsigned char);
  27. void LCD_initial(void);
  28. void LCD_set_position(unsigned char);
  29. void LCD_prints(unsigned char *);
  30. void LCD_printc(unsigned char);
  31. #endif


  34. //hardware.h
  35. #include<STC15F2K60S2.h>
  36. #ifndef __HARDWAR_H__
  37. #define __HARDWAR_H__
  38. /*---------------------------------------------------------
  39.                    LCD數據、控制口定義
  40. ---------------------------------------------------------*/
  41. #define LCD_DATA P1      //LCD的數據口
  42. #define key_data P3      //矩陣鍵盤的數據口
  43. sbit LCD_BUSY=LCD_DATA^7;  //LCD忙信號位

  45. sbit LCD_RW=P2^0;          //LCD讀寫控制
  46. sbit LCD_RS=P2^1;          //LCD寄存器選擇
  47. sbit LCD_EN=P2^2;          //LCD使能信號*/
  48. #endif
復制代碼


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:66287 發表于 2018-12-1 08:27 | 顯示全部樓層

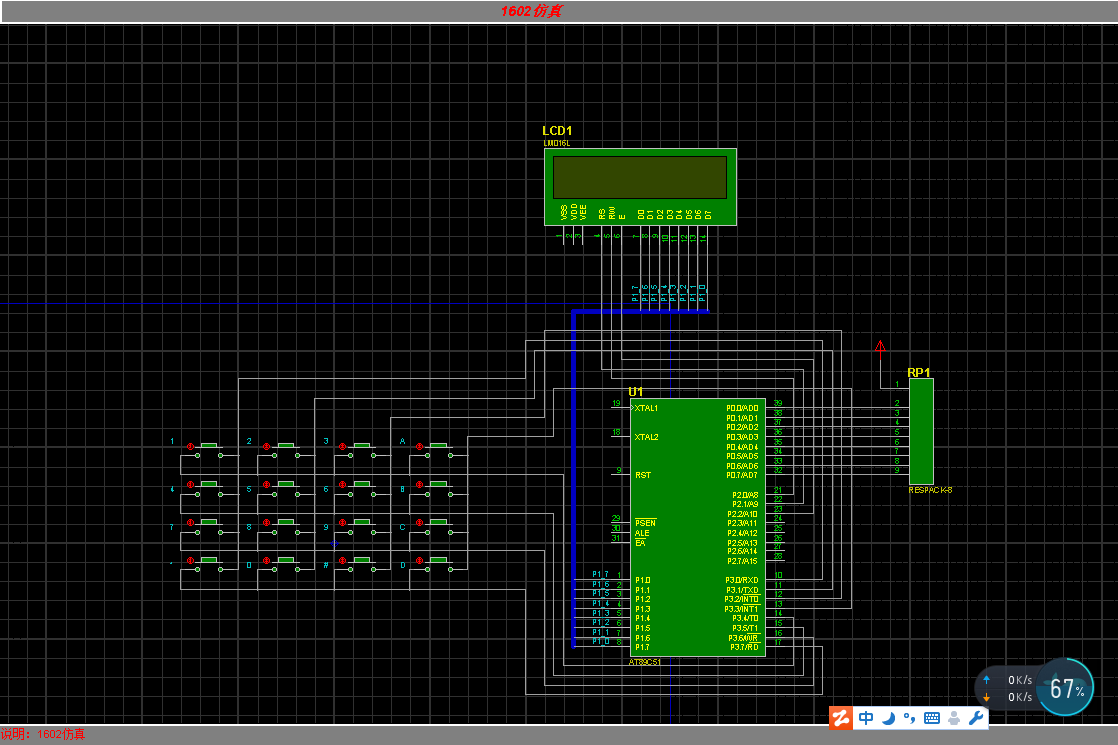

仿真板
回復
