51單片機恒流恒阻恒功率電子負載開源設計

ID:284973 · 發表于 2018-12-2 21:01

經過數個月的奮斗，恒流恒阻恒功率三種模式的電子負載終于做好了

恒流部分使用了Gandf大俠的PWM模擬DAC方案，在此表示感謝。這種方案雖然不如使用DAC芯片轉換迅速，但成本低廉，分辨率也可以做的比較高，對于diy而言已經足夠了。主控芯片使用的是最新的STC8A8K64S4A12-LQFP44，帶12位ADC，用于檢測電壓電流很方便。
其實原理很簡單，其關鍵在于程序的編寫，網上關于Gandf大俠的電子負載很少開源程序，我在這里開源的程序可以供大家參考，其中LCD2004的驅動程序來自blog.csdn點net/yagnruinihao/article/details/19999551，在此表示感謝！
這其實只是最基礎的功能實現，還有許許多多可以改進的地方，比如增加散熱風扇，散熱器溫度檢測，蜂鳴器，改差分四線測量等等，但我精力有限，沒有時間弄了，所以開源出來大家可以參考著進行改進。

制作出來的實物圖如下：

電路原理圖如下：

單片機源程序如下:

/*!
* COPYRIGHT NOTICE
* Copyright (c) 2018,CQ
* All rights reserved.
*
*
*
*
* @file main.c
* @brief
* @author CQ
* @version V1.1
* @date 2018-11-4
* latest amendment time:2018.12.2
*/
#include"STC8A.h"
#include"LCD2004.h"
#include"config.h"
#include <intrins.h>
void main(void)
{
GPIOInit();
lcd2004Init();
TimerInit();
PWMInit();
lcd2004CleanAll();
ADCInit();
lcd2004AddressWriteString(0,0,Menu.NormalInterface.Line[0]);
lcd2004AddressWriteString(1,0,Menu.NormalInterface.Line[1]);
lcd2004AddressWriteString(2,0,Menu.NormalInterface.Line[2]);
lcd2004AddressWriteString(3,0,Menu.NormalInterface.Line[3]);
lcd2004AddressWriteByte(2,19,0xF4) ;//display Ohm symbol
/* if(MenuDataTable.SysInfo.LoadState==Running)
{
lcd2004AddressWriteString(3,16,"ON");
}
else
{
lcd2004AddressWriteString(3,16,"OFF");
}*/
EA=1;
if(IapRead(IAPUSEDFLAG)==0x56)//check whether there is some data in eeprom
{
MenuDataTable.Current.Coefficient=IapReadF32(CURRENTCOEADDR);
MenuDataTable.Voltage.Coefficient=IapReadF32(VOLTAGECOEADDR);
MenuDataTable.SysInfo.PWMCoe=IapReadF32(PWMCOEADDR);
}
while(1)
{
;
}
}

復制代碼

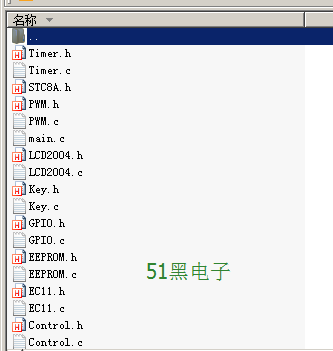

所有資料51hei提供下載:

Electronic load.rar (358.83 KB, 下載次數: 777)

ID:1 · 發表于 2018-12-3 01:43

好東東，51黑有你更精彩!!!

ID:454155 · 發表于 2019-3-27 09:09

負載的原理圖呢

ID:262783 · 發表于 2019-4-11 01:37

謝謝分享，學習了

ID:531743 · 發表于 2019-5-9 16:53

不錯的設計，值得學習

ID:614352 · 發表于 2019-9-21 11:12

感謝分享

ID:244512 · 發表于 2019-10-22 17:27

MOS管部份沒有電路

ID:262783 · 發表于 2019-10-29 00:32

好厲害，代碼看不懂，好多英文，但這個是好東東

ID:634466 · 發表于 2019-11-2 18:07

謝謝分享！

ID:136502 · 發表于 2019-12-8 16:52

感謝分享

ID:298348 · 發表于 2019-12-15 13:44

好資源謝謝分享

ID:634466 · 發表于 2020-1-21 12:01

謝謝分享

ID:454211 · 發表于 2020-1-22 11:37

好東西，感謝樓主分享

ID:688129 · 發表于 2020-1-25 16:21

好東西，感謝樓主分享

ID:160658 · 發表于 2020-1-26 17:55

好資源謝謝分享

ID:375228 · 發表于 2020-1-29 22:27

很NB的設計

ID:233015 · 發表于 2020-2-1 11:40

樓主有負載部分的電路圖嗎？

ID:704585 · 發表于 2020-4-2 17:53

多謝樓主分享

ID:60263 · 發表于 2020-4-22 10:50

下載了，謝謝分享

ID:700699 · 發表于 2020-8-13 10:48

功率部分沒有，在哪里找得到？

ID:276790 · 發表于 2020-9-18 23:38

厲害最近在研究這個，謝謝

ID:59956 · 發表于 2021-5-8 10:59

樓主你好我想問一下這個ADC換算部分在哪里

ID:61192 · 發表于 2021-8-3 21:59

看看照葫蘆能不能畫出瓢出來

ID:596446 · 發表于 2021-8-28 10:19

這程序是缺的

ID:585365 · 發表于 2021-9-5 16:54

參考著看看能不能搞一個出來

ID:648916 · 發表于 2021-9-8 07:49

感謝！感謝！再感謝！

ID:430492 · 發表于 2021-9-14 16:09

樓主厲害呀，大俠級��！強�。�

ID:506805 · 發表于 2021-10-12 11:13

恒阻恒功率通過軟件調節實現？

ID:47634 · 發表于 2021-11-9 21:20

很好很好，感謝樓主，學習了

ID:47634 · 發表于 2021-12-9 09:43

很好很好，感謝樓主的好資料，正在找資料準備制作

ID:284973 · 發表于 2022-1-14 09:16

huangfu112000 發表于 2021-8-28 10:19
這程序是缺的

程序是完整的

ID:284973 · 發表于 2022-1-14 09:17

robter 發表于 2021-12-9 09:43
很好很好，感謝樓主的好資料，正在找資料準備制作

這個設計有嚴重缺陷，今年會重做

ID:8222 · 發表于 2022-1-16 17:43

/*!
* COPYRIGHT NOTICE
*
*
*
*
* @file EC11.c
* @brief
* @author CQ
* @version V1.1
* @date 2018-11-4
* latest amendment time :2018.11.4
*/
#include"EC11.h"
static bit EC11_SIA_Last;
static bit EC11_SIB_Last;
sbit EC11_SIA=P3^2;
sbit EC11_SIB=P3^4;
sbit EC11_SW=P3^3;
Ec11StateType Ec11State=
{
KeyFree,
EncoderFree,
};
/************************************************************
* Function name : EC11_Capture
* function discription : EC11 state capture
*
* input parameter : none
* output parameter : none
*
* amendant record :
Add this function for the first time 2018-11-4
* author : CQ
* date : 2018-11-4
*************************************************************/
void Ec11Capture(void)
{
static unsigned char EC11KeyStateTemp = 0,EC11KeyCount=0;
bit EC11KeyPressTemp;
EC11KeyPressTemp =EC11_SW;
if((EC11_SIA_Last==0)&&(EC11_SIA==1))// EC11_SIA和上一次狀態相比，為上升沿
{
if((EC11_SIB_Last == 1)&&(EC11_SIB == 0)) //EC11_B和上一次狀態相比，為下降沿
{
Ec11State.EncoderState=EncoderSub; //反轉
}
if((EC11_SIB_Last == 0)&&(EC11_SIB == 1)) //EC11_B和上一次狀態相比，為上升沿
{
Ec11State.EncoderState=EncoderAdd; //正轉
}
//>>>>>>>>>>>>>>>>下面為正轉一次再反轉或反轉一次再正轉處理<<<<<<<<<<<<<<<<//
if((EC11_SIB_Last == EC11_SIB)&&(EC11_SIB == 0)) //A上升沿時，采集的B不變且為0
{
Ec11State.EncoderState=EncoderSub; //反轉
}
if((EC11_SIB_Last == EC11_SIB)&&(EC11_SIB == 1)) //A上升沿時，采集的B不變且為1
{
Ec11State.EncoderState=EncoderAdd; //正轉
}
}
else if((EC11_SIA_Last==1)&&(EC11_SIA==0)) //EC11_SIA和上一次狀態相比，為下降沿
{
if((EC11_SIB_Last == 1)&&(EC11_SIB == 0)) //EC11_B和上一次狀態相比，為下降沿
{
Ec11State.EncoderState=EncoderAdd; //正轉
}
if((EC11_SIB_Last == 0)&&(EC11_SIB == 1)) //EC11_B和上一次狀態相比，為上升沿
{
Ec11State.EncoderState=EncoderSub; //反轉
}
//>>>>>>>>>>>>>>>>下面為正轉一次再反轉或反轉一次再正轉處理<<<<<<<<<<<<<<<<//
if((EC11_SIB_Last == EC11_SIB)&&(EC11_SIB == 0)) //A上升沿時，采集的B不變且為0
{
Ec11State.EncoderState=EncoderAdd; //正轉
}
if((EC11_SIB_Last == EC11_SIB)&&(EC11_SIB == 1)) //A上升沿時，采集的B不變且為1
{
Ec11State.EncoderState=EncoderSub; //反轉
}
}
EC11_SIA_Last = EC11_SIA; //更新編碼器上一個狀態暫存變量
EC11_SIB_Last = EC11_SIB; //更新編碼器上一個狀態暫存變量
/************************EC11_SW key scan************************************/
switch(EC11KeyStateTemp)
{
case 0:
if(EC11KeyPressTemp==0)
EC11KeyStateTemp=1;
break;
case 1:
if(EC11KeyPressTemp==0)
{
EC11KeyStateTemp=2;
}
else
EC11KeyStateTemp=0;
break;
case 2:
if(EC11KeyPressTemp==1)
{
if(EC11KeyCount<100)
{
Ec11State.KeyState=KeyDown;
}
EC11KeyStateTemp=0;
EC11KeyCount=0;
}
else
{
if(EC11KeyCount<100)
{
EC11KeyCount++;
}
else if(EC11KeyCount==100)
{
Ec11State.KeyState=KeyHold;
EC11KeyCount++;
}
}
break;
}
}
Ec11StateType Ec11State;

請問26－30行的格式和意義，小白不懂，望大師賜教。謝謝。

ID:61140 · 發表于 2022-2-25 07:39

程序有問題,原理圖不完整,不能用

ID:928284 · 發表于 2022-3-7 17:29

做的很強大，學習您！

ID:854496 · 發表于 2022-5-20 23:19

感謝，參考研究研究

ID:228452 · 發表于 2022-9-4 20:01

schematic diagram is incomplete ....
This is example only what can be done..

ID:128989 · 發表于 2022-9-11 01:29

不錯，學習了。51有ADC,DAC嗎

ID:284433 · 發表于 2022-11-3 10:02

學習下
恒阻模式是怎么實現的

ID:82809 · 發表于 2022-11-4 09:37

可以學習下思路，圖不全，程序有問題！

帳號		自動登錄	找回密碼
密碼			立即注冊
