超聲波測距儀原理圖+畫PCB板子大小，有教程里面，需要的下載

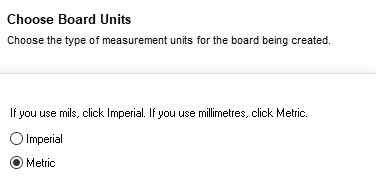

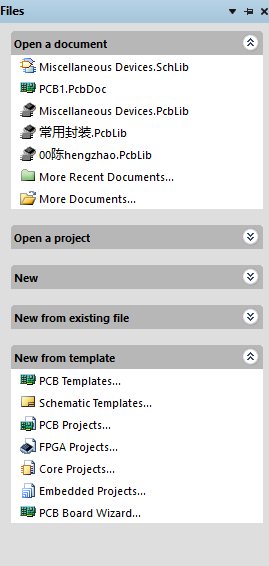

1、點擊files面板里的PCB Board Wizard 2、第一步，直接點擊NEXT 3、第二步，選metric，然后NEXT 4、第三步，點NEXT

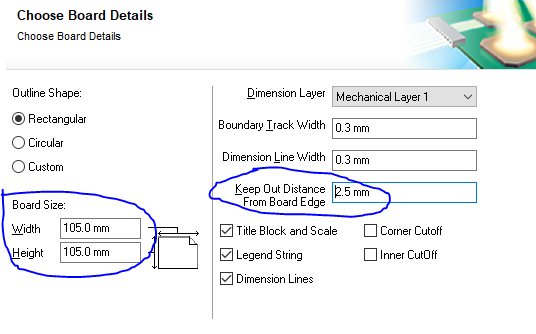

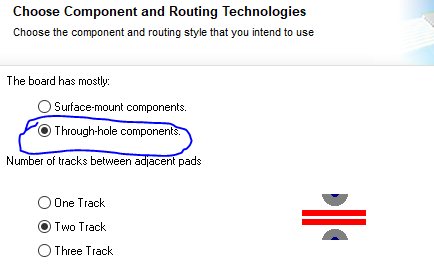

5、第四步，改三個數據，左邊為禁止布線層長和寬，右邊為機械層兩邊各距離禁止布線層的距離（（105-100）/2=2.5mm），然后NEXT 6、第五、六步，點NEXT 7、第七步，改一個選項，然后NEXT

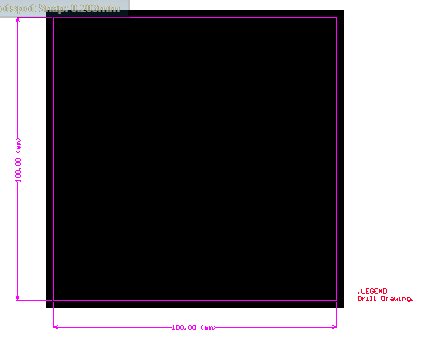

8、后面幾步都不用改動，都是NEXT，一直到finish。下面是finish后出來的圖 9、創建好PCB文件后，把它拉進原理圖所在的工程，保存下，就可以把原理圖導進去了
下載附件
2018-12-10 23:04 上傳
下載附件
2018-12-10 23:03 上傳
全部資料51hei下載地址：
超聲波 畫PCB板子大小.zip
(107.98 KB, 下載次數: 36)
2018-12-10 22:58 上傳
點擊文件名下載附件
超聲波和教畫PCB板子大小教程 下載積分: 黑幣 -5
|
