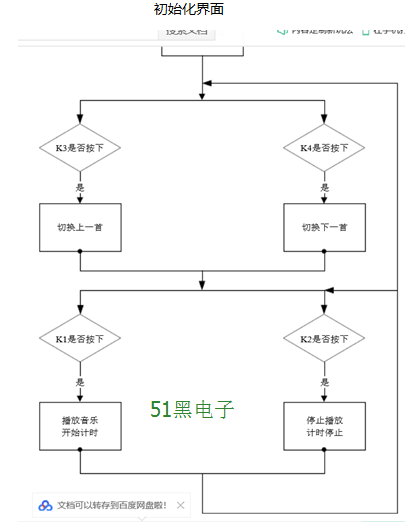

內含流程圖，含電路圖
以及詳細的設計思路和流程
方便開題使用

我要完成的作品是數字音樂盒
這是一個基于AT89C51系列單片機的音樂盒。該音樂盒主要由按鍵電路、復位電路、時鐘電路、顯示電路以及蜂鳴器組成。使用四個按鍵控制音樂盒，其中兩個按鍵用來控制歌曲的播放、暫停，另兩個用來控制液晶上歌曲次序的變化，本音樂盒共有三首歌曲。播放歌曲時，相應歌曲對應相應數碼管上歌曲次序及歌名的顯示。
AT89C51提供以下標準功能：4K字節Flash閃速存儲器，128字節內部RAM，32個I/O口線，兩個十六位定時/計數器，一個5向量兩級中斷結構，一個全雙工串行通信口，片內振蕩器及時鐘電路。空閑方式停止CPU的工作，但允許隨機存取數據存儲器，也就是RAM，定時/計數器，串行通信口及中斷系統繼續工作。掉電方式保存RAM中的內容，但振蕩器停止工作并禁止其他所有部件工作直到下一個硬件復位。
晶振電路
晶體振蕩器，簡稱晶振，它可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。這部分電路和單片機的XTAL1和XTAL2端口相連，其中，XTAL1是振蕩器反相放大電路及內部時鐘發生器的輸入端，XTAL2是振蕩器反相放大器的輸出端。
復位電路
單片機在啟動時都需要進行復位,以使CPU及系統各部件處于確定的初始狀態，并從初始狀態開始工作。這部分電路和RST端口相連。如果RST引腳上有一個高電平并維持2個機器周期以上，則CPU就可以響應并將系統復位。
驅動電路
由于蜂鳴器的工作電流一般都比較大，以致于單片機的I/O口是無法直接驅動的，因此要用放大電路，一般用三極管放大電流就可以了。這個電路可以接到P2.7/A15端口作為輸出。
按鍵電路
P1.0-P1.5作為控制按鍵，其中P1.0,,P1.1口掃描行，按下P1.0口的按鍵就播放,按下P1.1口的按鍵暫停，P1.4，P1.5掃描列，用于選擇歌曲，即按下P1.4口按鍵選擇上一首，按下P1.5按鍵選擇下一首
除此之外還有顯示電路，不作過多描述。
要做數字音樂盒重要的一點就是確定節拍和音調，我們可以將一拍設置為0.5s，那么半拍就是0.25s，1/4拍就是0.125s，以此類推。一首音樂是由許多不同的音符構成的，而每個音符的音調對應不同的頻率，節拍對應時長，我們用不同頻率的音頻脈沖就可以產生音樂，用單片機產生不同頻率的脈沖是非常方便的。因此，我只需要弄清楚音樂中的音符和對應的頻率，以及單片機定時計數的關系就可以了。
我可以把小字一組的do re mi fa so la si分別編碼為1-7，小字二組的do編為8， re編為9，把停頓編為0。我把音符的音調的編碼放在一個字節的高四位，而把節拍即時長放在低四位。可以用十六分音符即1/4拍的時長作為計量單位，那么18H就代表小字一組do這個音節播放兩拍
