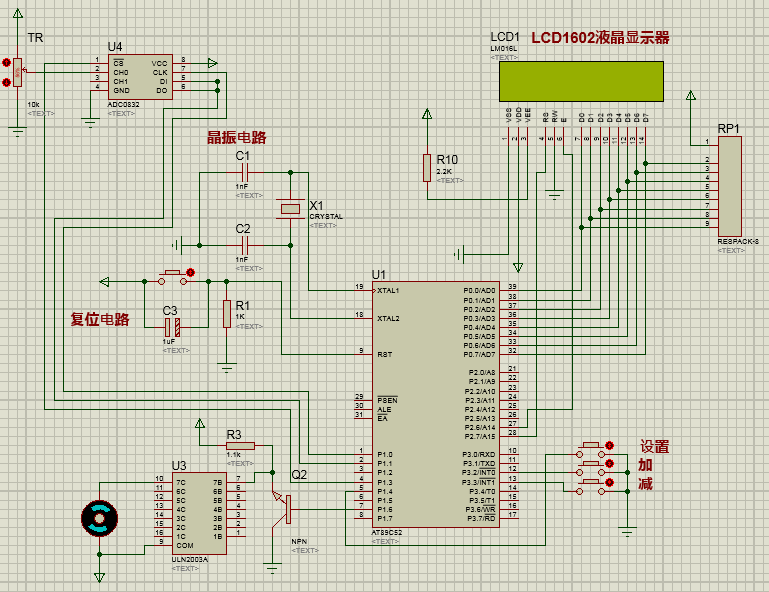

各位大神求指點，按照這圖接的，會有什么問題？仿真是能用的，我焊好之后不能用

ID:254815 · 發表于 2018-12-13 08:23

ID:404797 · 發表于 2018-12-13 22:14

不能用是什么情況你沒說清楚，如果CPU已正常運行啦，但不如你所設想顯示或調電機轉速，是不是也算不能用。這種情況不算不能用。現假設你是CPU完全沒運行起來，這可以有兩種情況：1、系統板沒做好，2、CPU有問題。如果是系統板問題，重做系統板，如果CPU問題，換CPU或重刷。判斷是系統板還是CPU問題，可以用換件法，就是拿一個確定可用的CPU插在你的主板上，然后測試，如果還不行，就是系統板不行，如果問題解決啦，就是你現有的CPU有問題。測試方法也要簡單，不能用液晶顯示器顯示或調電機速度來判斷是否有問題，應編一個簡單的程序，就只是所有端口每融一秒高低電平轉換，然后用一個發光二極管一腳接端口一腳接地，看二極管是否閃爍來判斷CPU是否運行。你很可能是CPU程序下載假成功，就是CPU程序下載表面上看一切正常，看不出一點不對勁，但其實程序沒下載成功，所以你可以重點檢查CPU是否可用。

ID:254815 · 發表于 2018-12-13 09:58

按照proteus仿真圖做出來的實物不成功，但是proteus軟件仿真的很正常。

ID:303383 · 發表于 2018-12-13 12:17

提示: 作者被禁止或刪除內容自動屏蔽

ID:404797 · 發表于 2018-12-13 12:42

RW不能接地吧，RW必須接要一個信號引腳上，接地會失敗。我曾想節省引腳，把RW與電源地連接，結果LM1602就不顯示。

ID:396960 · 發表于 2018-12-13 13:19

怎么沒有看到電源的？你先把最小系統搭好，再加顯示，電機控制。不能用是指什么？至少確定能燒錄程序吧？

ID:303383 · 發表于 2018-12-13 13:52

提示: 作者被禁止或刪除內容自動屏蔽

ID:445593 · 發表于 2018-12-13 14:15

proteus仿真時隱藏了電源和地，實物實驗需要接電源P40和地P20

ID:155507 · 發表于 2018-12-13 14:26

你是用STC12C5A60S2是STC所謂的1T時鐘單片機,大部分的指令速度都比STC89C52RC要快3倍以上,也就是說,只要是有延時的,時間基本上是縮短了3倍以上了,要改延時程序

ID:96682 · 發表于 2018-12-13 17:44

最簡單的辦法是改回原型號

ID:401564 · 發表于 2018-12-13 23:44

C1和C2不要了

ID:213173 · 發表于 2018-12-14 07:37

ID:437026 · 發表于 2018-12-14 11:53

沒有把顯示器初始化

ID:446291 · 發表于 2018-12-14 13:56

為什么不看器件的datasheet來做，去找一下器件的官方資料，然后用官方資料的電路圖對比一下

ID:254815 · 發表于 2018-12-18 16:26

謝謝各位的指點，問題已得到解決，是對比度的問題，我把VCC改成接地就好了

ID:254815 · 發表于 2018-12-18 16:28

對于之前問題描述的不清晰是我的問題
