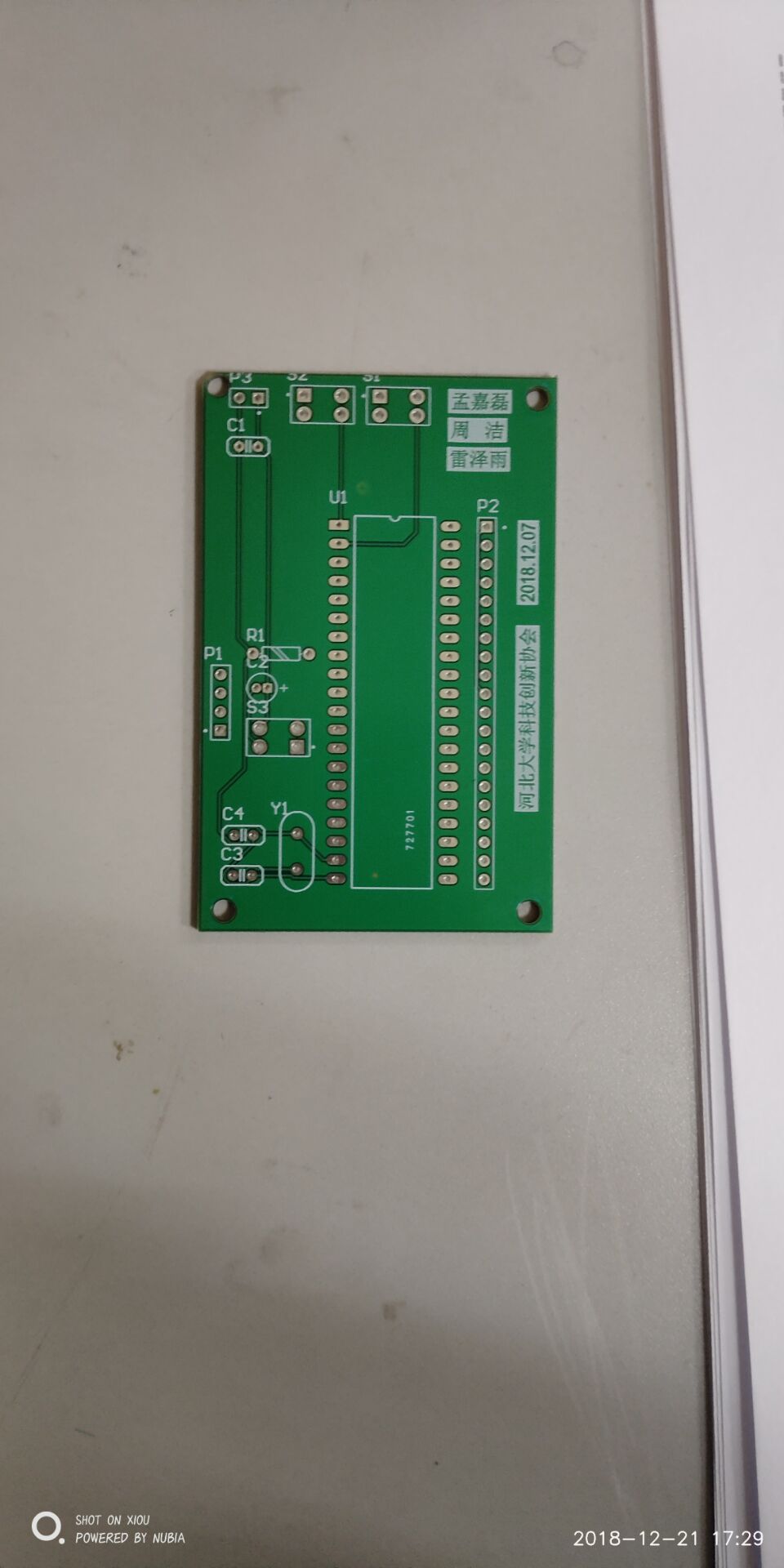

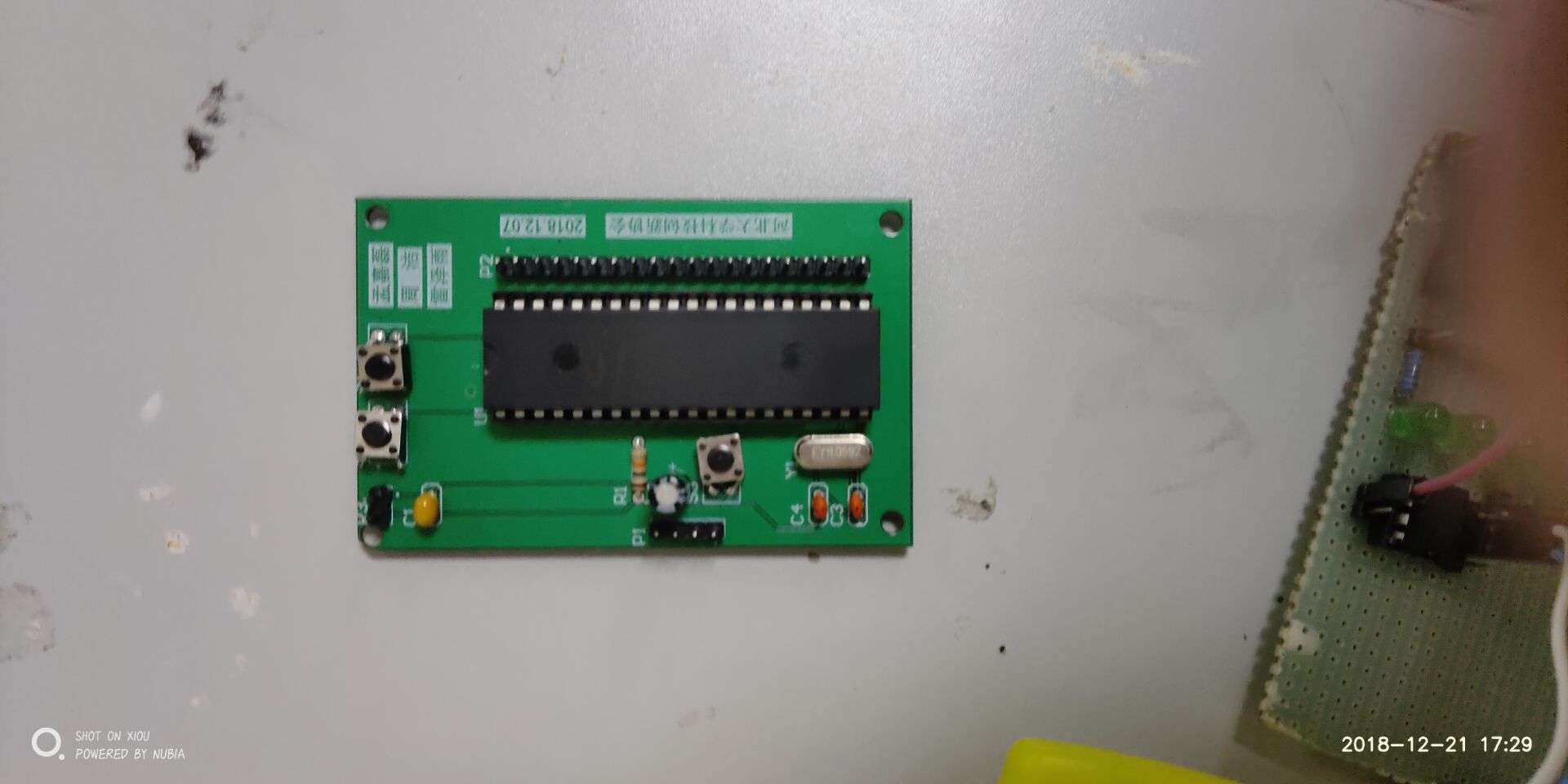

步進電機模塊在開發板上還好好的，自己畫了一塊板子，咋就不行了

ID:405273 · 發表于 2018-12-21 17:32

ID:224412 · 發表于 2018-12-21 21:27

上原理圖和PCB圖才能給你查看原因。。。。。

ID:366328 · 發表于 2018-12-21 21:32

你這個是直接用單片機驅動步進電機嗎？好像開發板上都不是直接的吧？應該有個2003之類的驅動吧？

ID:211052 · 發表于 2018-12-21 21:37

原理圖改了嗎？器件一樣嗎？封裝呢？這樣的問題，多數是板子畫的有問題，或者焊接

ID:428180 · 發表于 2018-12-22 08:39

少了個電機驅動

ID:451718 · 發表于 2018-12-22 16:41

目測晶振的起振線路就有問題。兩個起振電容怎么是串起來的？

ID:425823 · 發表于 2018-12-22 17:02

單片機是不能直接驅動步進電機的真有錢居然做了個電路板有錢任性

ID:405273 · 發表于 2018-12-23 08:36

揀盡寒枝發表于 2018-12-21 21:32
你這個是直接用單片機驅動步進電機嗎？好像開發板上都不是直接的吧？應該有個2003之類的驅動吧？

有uln2003模塊

ID:405273 · 發表于 2018-12-23 08:40

當然不是單片機直接驅動了，我用po 與p2兩個口驅動兩塊uln2003模塊，po口驅動時電機只響不轉，p2口驅動的時候，模塊燈會亮但是電機沒反應
