1.實驗目的
1.?學習在PC機系統中擴展簡單I/O?接口的方法。
2.?進一步學習編制數據輸出程序的設計方法。??
3.?學習DS18B20的接線方法，并利用DS18B20檢測當前溫度。
4.學習三極管9014的用法。
5.通過18B20智能控制直流電機驅動小風扇。
2.所需元器件
TPYBoard板子一塊
直流電機一個
面包板一塊
數據線一條
18b20溫度傳感器
三極管9014（NPN）一個
杜邦線若干（蘿卜學科編程教育tpyboard。com）
3.學習DS18B20的接線方法，檢測當前溫度
先看一下DS18B20針腳含義,如上圖：
TPYBoard的針腳與DS18B20的針腳對應關系如下：
TPYBoard DS18B20
————————————————
# 3V3 or any Pin => VDD
# any Pin => DO
# GND => GND
還是看不明白的話，直接上針腳編號
TPYBoard DS18B20
————————————————————————————
3.3v => VDD
GND => GND
Y10 => DO
接線ok后，在MicroPython的源碼目錄中，進入drivers\onewire\目錄，然后將目錄下的文件ds18x20.py和onewire.py復制到PYBFLASH磁盤的根目錄。復制文件后要安全退出磁盤，然后重新接入，不然找不到文件，即可運行main.py文件了，打印溫度，即可用Putty看到當前的溫度。
main.py源代碼：
- #main.py
- import pyb
- from pyb import Pin
- from ds18x20 import DS18X20
- Pin("Y11",Pin.OUT_PP).low()#GND
- Pin("Y9",Pin.OUT_PP).high()#VCC
- pyb.delay(100)
- DQ=DS18X20(Pin('Y10'))#DQ
- while True:
- tem = DQ.read_temp()
- print(tem)
- pyb.delay(1000)

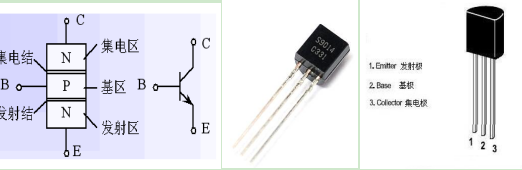

4.三極管的原理
在這里我們用到三極管的開關與放大功能，給基極不同電平控制直流電機電流的通斷，以達到控制電機轉動的目的，根據三極管特性我們將集電極連接TPYBoard的3.3v，發射極連接電機一極，電機另一極接TPYboard的GND，通過溫度傳感器18B20檢測溫度，當溫度到達指定溫度時,通過TPYBoard控制三極管基極的電平，驅動直流電機轉動。
5.源代碼
我們按照上面的步驟做完以后，然后通電，編寫main.py文件，即可通過溫度控制風扇的轉動，具體代碼如下：
- #main.py
- import pyb
- from pyb import Pin
- from ds18x20 import DS18X20
- Pin("Y9",Pin.OUT_PP).high()#VCC
- Pin("Y11",Pin.OUT_PP).low()#GND
- x1 = Pin('X1', Pin.OUT_PP)
- pyb.delay(100)
- DQ=DS18X20(Pin('Y10'))#DQ
- while 1:
- tem = DQ.read_temp()
- if tem > 18:
- x1.value(1)
- else:
- x1.value(0)
|
