編程實現：將PCF8591的AIN0引腳輸入的0~5V模擬電壓（由電位器產生）進行A/D轉換，并將轉換結果輸出到P0口（P0口接8個LED），要求P0口的8個燈能實時反映出輸入的模擬電壓

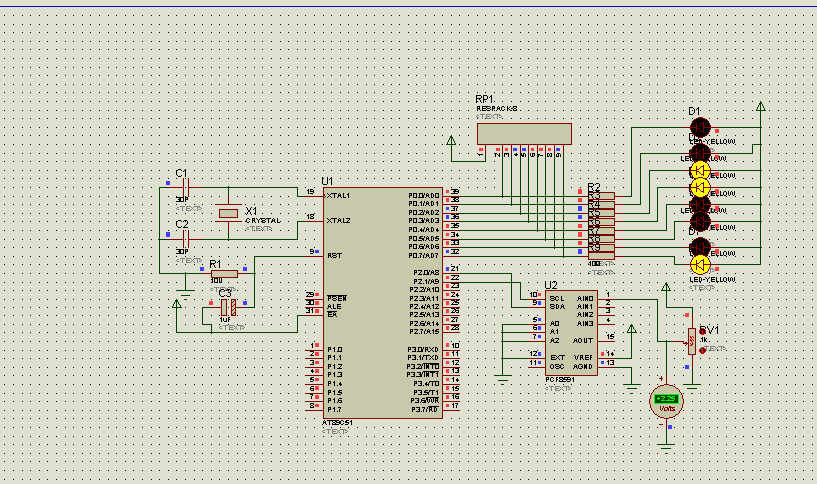

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
單片機源碼：
- #include<reg52.h>
- #include<intrins.h>
- sbit SCL=P2^1;
- sbit SDA=P2^0;
- void start()
- { SDA=1;
- SCL=1;
- _nop_();
- _nop_();
- SDA=0;
- _nop_();
- _nop_();
- SCL=0;}
- void stop()
- { SDA=0;
- SCL=0;
- _nop_();
- _nop_();
- SCL=1;
- _nop_();
- _nop_();
- SDA=1;}
- void rack()
- { SCL=1;
- _nop_();
- _nop_();
- SCL=0;}
- void nack()
- { SDA=1;
- SCL=1;
- _nop_();
- _nop_();
- SCL=0;
- SDA=1;}
- void wbyte(unsigned char tmp)
- { unsigned char i;
- for(i=0;i<8;i++)
- { tmp<<=1;
- SDA=CY;
- SCL=1;
- _nop_();
- _nop_();
- SCL=0;}
- rack();}
- unsigned char rbyte()
- { unsigned char i,d;
- for(i=0;i<8;i++)
- { SCL=1;
- d<<=1;
- d=d|SDA;
- SCL=0;}
- return d;}
- unsigned char rdata()
- { unsigned char d;
- start();
- wbyte(0x90);
- wbyte(0);
- start();
- wbyte(0x91);
- d=rbyte();
- nack();
- stop();
- return d;}
- void main()
- { while(1)
- P0=rdata();}
