問一個單片機pwm波形仿真的問題

ID:393736 · 發表于 2018-12-30 23:30

本帖最后由天上的一只猩于 2018-12-31 09:08 編輯

#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
uchar time;
double count=50;       //定義占空比，并初始占空比為50%
sbit PWM=P3^0;    //P2^0口輸出PWM
void timer0_(); //定時器0初始化
/**************定時0中斷處理******************/
void timer0() interrupt 1
{
  TR0=0;
  TH0=(65536-10)/256;
  TL0=(65536-10)%256;
  TR0=1;
time++;
      if(time>100)
            time=0;
      if(time<=count)
            PWM=1;
      else
            PWM=0;
}
/*********主函數********************/
void main()
{
  TMOD=0x01; //定時器0工作于方式1
  TH0=(65536-10)/256;
  TL0=(65536-10)%256;
EA=1;
      ET0=1;
      TR0=1;
      while(1)
      {
      }
}

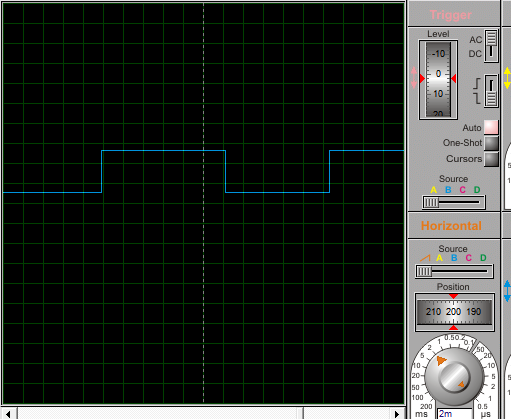

程序中可以看出pwm周期為1ms  而仿真中根據示波器格數來看周期卻為22ms 不知大問題出在了哪里有沒有朋友指導一下很急

ID:213173 · 發表于 2018-12-31 07:31

你中斷周期設置10us，可是執行一次中斷函數內語句需要26us，造成中斷請求信號丟失，這是初學者容易犯的錯誤。Keil單步走一下就明白。

ID:393736 · 發表于 2019-1-5 22:41

問題已經解決出在double count=50；改成int count=50；就好了但是不明白為什么有沒有大佬解答一下
