采用合泰單片機的QI無線充電原理圖&PCB和源碼

ID:31187 · 發表于 2019-1-14 17:56

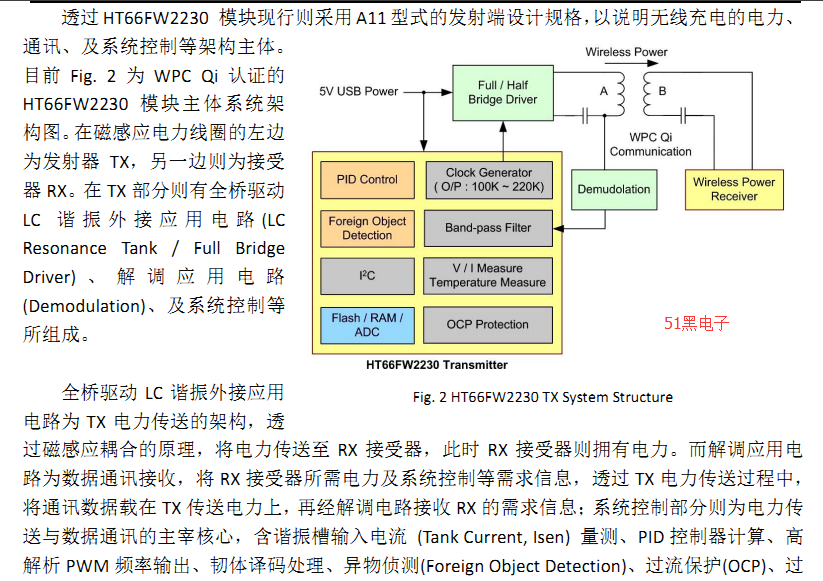

市售無線充電商品多以無線充電聯盟(WPC)的 Qi 產品為主，其主要核心分為電力、通訊、及系統控制等三個主體。其中系統控制大多以 MCU為控制處理的核心，而舉凡市售有 32-bit ARM-base、8-bit RISC、8051…等微處理器。而 HOLTEK 的 HT66FW2230 為專用 Wireless Charger Flash MCU，并內建『直驅 Power MOS 互補式 PWM』及『簡化外部解調電路』等功能，符合 WPC Qi 無線充電電力發射器(Transmitter)設計規范的需求。本文將簡述 WPC Qi 無線充電商品的架構，及運用 HT66FW2230 完成 WPC Qi 最新 1.1.2 版無線充電電力發射器(Transmitter)的認證。

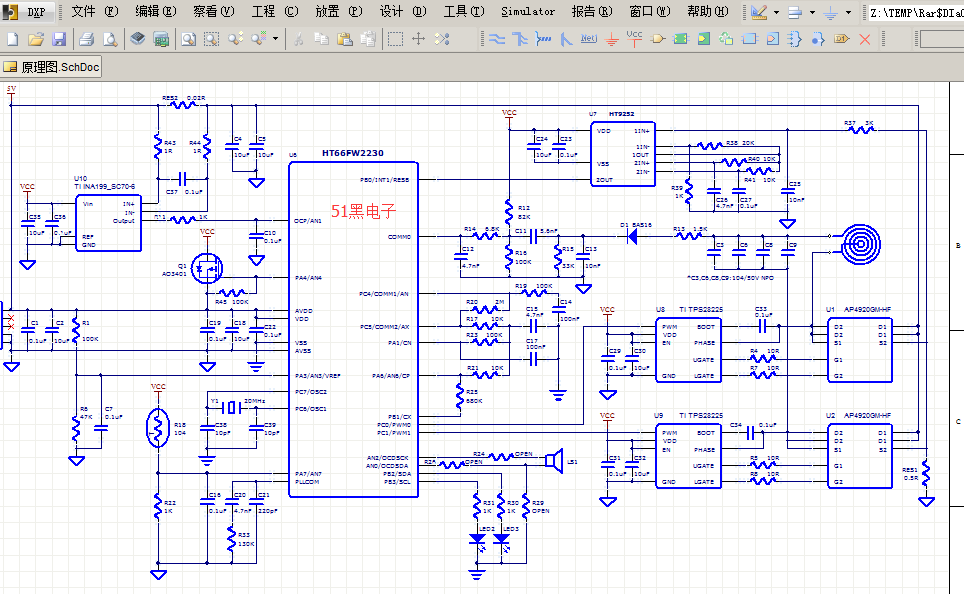

電路原理圖如下：

另外，異物偵測已列入為 WPC Qi 最新的 v1.1.2 版本認證之測試項目，其結合過溫保護(OTP)，以作為安全保護機制。一般則采用 RX 的 Received Power 信息，以及 TX 所消耗的功率，進行功率計算，當功率大于異物消耗功率的設定值，則判定有異物存在的狀況出現。加上 HT66FW2230 模塊內建有過流保護(OCP)、過壓保護(OVP)、電源輸入電壓量測、指示電路控制…等保護措施及指示功能。

簡而言之， HT66FW2230 所內建的一般/直驅 Power MOS 互補 PWM 輸出、解調 Demodulation 功能、及脈波產生器(CLK Generator)等功能，已達到符合 Qi TX 設計需求，并獲得 Qi 的TX 認證。 WPC Qi 產品的效率約 70% ~ 75%，而 HT66FW2230 模塊同樣達到該水平。HOLTEK 將會提供 HT66FW2230 認證模塊硬件參考設計(Reference Design)與認證句柄(Certification Source Code)方案，以服務客戶。同時未來將朝規劃開發Qi其他型式的發射端設計規格(如Fig. 8所示)。

單片機源程序如下:

;*******************************************************************************************
;***** History *****
;*******************************************************************************************
;V1.0 - WPC Qi Certification Source Code by Edward in HOLTEK Semiconductor Inc. on 2014/12/25
;*******************************************************************************************
;***** Including File *****
;*******************************************************************************************
#INCLUDE HT66FW2230.inc
#INCLUDE TxUserDEF2230v302.inc
;*******************************************************************************************
;***** Function / Parameter Claim *****
;*******************************************************************************************
PUBLIC PID_SenPriCoilCurrWay65Double
PUBLIC PID_Isen65_SUBIsen
PUBLIC PID_SenPriCoilCurrWay65
PUBLIC PID_Isen65AvgTwo
EXTERN Sensoring10_8 : near
EXTERN CLRMath : near
EXTERN PreCarry : near
EXTERN PostCarry : near
EXTERN SignedMul_16Bit : near
EXTERN a_ADRHbuffer : byte
EXTERN a_ADRLbuffer : byte
EXTERN a_data0 : byte
EXTERN a_data1 : byte
EXTERN a_data4 : byte
EXTERN a_data5 : byte
EXTERN a_to0 : byte
EXTERN a_to1 : byte
EXTERN a_to2 : byte
EXTERN a_to3 : byte
EXTERN a_to6 : byte
EXTERN a_to7 : byte
EXTERN a_temp1 : byte
EXTERN fg_IsenSmall : bit
EXTERN fg_IsenBig : bit
EXTERN fg_IsenFirst : bit
EXTERN a_ExIP0x81_B1 : byte
EXTERN a_ExIP0x81_B2 : byte
EXTERN a_Carry : byte
;*******************************************************************************************
;***** Program Body *****
;*******************************************************************************************
Isen .Section 'code'
;========================================================
;Function : PID_SenPriCoilCurrWay65Double ( 370 us)
;Note : Call Function Type for Sensor Primary Coil Current
;========================================================
PID_SenPriCoilCurrWay65Double:
CALL PID_SenPriCoilCurrWay65
CALL PID_SenPriCoilCurrWay65
RET
;========================================================
;Function : PID_Isen65_SUBIsen ( us)
;Note : Call Function Type for FOD Isen
;input :
;output :
;parameter :
;Setting :
;========================================================
PID_Isen65_SUBIsen:
CALL PreCarry
MOV A, a_ADRLbuffer ;New Isen_L ; Low Byte
SUB A, a_to6 ;IsenSmallTh_L
MOV A, a_ADRHbuffer ;New Isen_H ; High Byte
SBC A, a_to7 ;IsenSmallTh_H
CALL PostCarry
RET
;========================================================
;Function : PID_SenPriCoilCurrWay65 ( 370 us)
;Note : Call Function Type for Sensor Primary Coil Current
;Description : sensor 10 to access 8, then avg_ADC = sum_ADC /8 with
; checking PLL and precious avg_ADC
;input :
;output :
;parameter :
;Setting :
;========================================================
PID_SenPriCoilCurrWay65:
CLR WDT
CALL PID_Isen65AvgTwo
SZ fg_IsenFirst
RET
CLR fg_IsenSmall
CLR fg_IsenBig
;;IsenSmall and IsenBig
PID_Isen65_IsenCheckSmall:
MOV A, c_IniIsenSmallTh_H ;IsenSmallTh_H
MOV a_to7, A
MOV A, c_IniIsenSmallTh_L ;IsenSmallTh_L
MOV a_to6, A
CALL PID_Isen65_SUBIsen
SZ a_Carry
JMP PID_Isen65_IsenSmallfg ; <
JMP PID_Isen65_IsenCheckBig ; >=
PID_Isen65_IsenSmallfg:
SET fg_IsenSmall
JMP PID_Isen65END
PID_Isen65_IsenCheckBig:
MOV A, c_IniIsenBigTh_H ;IsenBigTh_H
MOV a_to7, A
MOV A, c_IniIsenBigTh_L ;IsenBigTh_L
MOV a_to6, A
CALL PID_Isen65_SUBIsen
SZ a_Carry
JMP PID_Isen65END ; <
PID_Isen65_IsenBigfg:
SET fg_IsenBig
PID_Isen65END:
CLR WDT
RET
;========================================================
;Function : PID_Isen65AvgTwo ( us)
;Note : Call Function Type for Isen twice
;input :
;output :
;parameter :
;Setting :
;========================================================
PID_Isen65AvgTwo:
MOV A, 009H ; set ADCR0 = 0000_0001 = 001h
MOV ADCR0, A ; ADCR0 @SPDM 2AH (POR=0110_0000, WDT Out=0110_0000)
;; Output a_temp1(High Byte)+ a_to7(Low Byte)
CALL Sensoring10_8
;;;~~~Save Pre ADC_H/L and Avg_ADC_H/L Convert to Now ADC_H/L~~~
;;;~~~ Isen(A)=Isen(v)=(VsenADC/4096)*2.08v ~~~
;;;~~~ => Isen(mA)=(VsenADC/4096)*2.08v*1000 (mA) ~~~
;;;~~~ => Isen(mA)=VsenADC*130/256=VsenADC*82h/(2^8)~~~
SZ fg_IsenFirst
JMP PID_Isen65Isne2
;JMP PID_Isen65Isne1
PID_Isen65Isne1:
SET fg_IsenFirst
;; Save Now Avg_ADC_H/L first
MOV A, a_temp1 ;;Now Avg_ADC_H
MOV a_ExIP0x81_B2, A
MOV A, a_to7 ;;Now Avg_ADC_L
MOV a_ExIP0x81_B1, A
RET
PID_Isen65Isne2:
CLR fg_IsenFirst
MOV A, a_ExIP0x81_B1 ;Low Byte
ADD A, a_to7
MOV a_to7 , A ;;Saving
MOV A, a_ExIP0x81_B2 ;High Byte
ADC A, a_temp1
MOV a_temp1 , A ;;Saving
;; /256=/2^1
CLR c
RRC a_temp1
RRC a_to7
;; Save Now Avg_ADC_H/L
MOV A, a_temp1 ;;Now Avg_ADC_H
MOV a_ADRHbuffer, A
MOV A, a_to7 ;;Now Avg_ADC_L
MOV a_ADRLbuffer, A
;; Now Avg_ADC_H/L Isen(A) convert to Now ADC_H/L Isen(mA)
PID_Isen65Conversion:
;; ADC*82h
CALL CLRMath
MOV A, a_ADRHbuffer ;;Now Avg_ADC_H
MOV a_data1, A
MOV A, a_ADRLbuffer ;;Now Avg_ADC_L
MOV a_data0, A
CLR a_data5
MOV A, 082h ;; 82h
MOV a_data4, A
CALL SignedMul_16Bit
;; /256=/2^8
CLR c
RRC a_to3
RRC a_to2
RRC a_to1
RRC a_to0
CLR c
RRC a_to3
RRC a_to2
RRC a_to1
RRC a_to0
CLR c
RRC a_to3
RRC a_to2
RRC a_to1
RRC a_to0
CLR c
RRC a_to3
RRC a_to2
RRC a_to1
RRC a_to0
CLR c
RRC a_to3
RRC a_to2
RRC a_to1
RRC a_to0
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

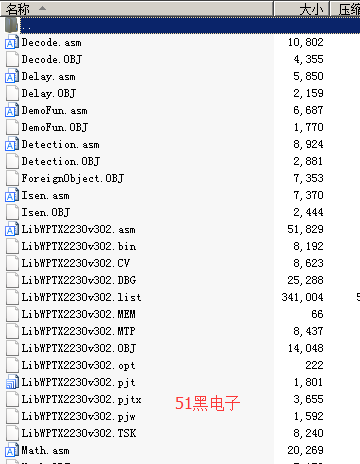

所有資料51hei提供下載:

ID:1 · 發表于 2019-1-14 18:23

PCB文件好像是空的?

ID:31187 · 發表于 2019-1-15 08:49

admin 發表于 2019-1-14 18:23
PCB文件好像是空的?

不好意思，真的弄錯了，重新發。

ID:543517 · 發表于 2019-5-24 16:57

剛學習中,請教一下源碼的工程文件是哪個版本的軟件打開啊？

ID:314166 · 發表于 2019-11-1 08:39

感謝。HT66FW2230是否已經程序？

ID:353960 · 發表于 2019-11-13 10:45

有C的么

ID:215759 · 發表于 2020-2-19 14:22

是用什么IDE編程的呀。

ID:562519 · 發表于 2020-4-8 19:54

這個學習一下

ID:663466 · 發表于 2020-4-22 11:50

感謝樓主非常有用感謝感謝·

ID:187094 · 發表于 2020-5-10 15:19

真的厲害

ID:325646 · 發表于 2020-5-27 13:25

QI無線充電原理圖&PC

ID:653748 · 發表于 2021-2-26 12:35

軟件是源碼還是庫文件呀？

ID:371439 · 發表于 2021-9-3 18:23

寫的很好哦,可以學習參考一下謝謝樓主的分享

ID:1005963 · 發表于 2022-2-21 12:13

不錯的資料，請問源碼有C的嗎

ID:371439 · 發表于 2022-9-26 17:26

合泰工程師就是牛逼那么大個程序用匯編做

ID:240034 · 發表于 2022-9-26 20:58

官網好像有，不知道程序是不是一樣匯編
