單片機三片74HC595級聯驅動數碼管顯示亂碼

[復制鏈接]
ID:441232 發表于 2019-1-16 23:03 | 顯示全部樓層 |閱讀模式

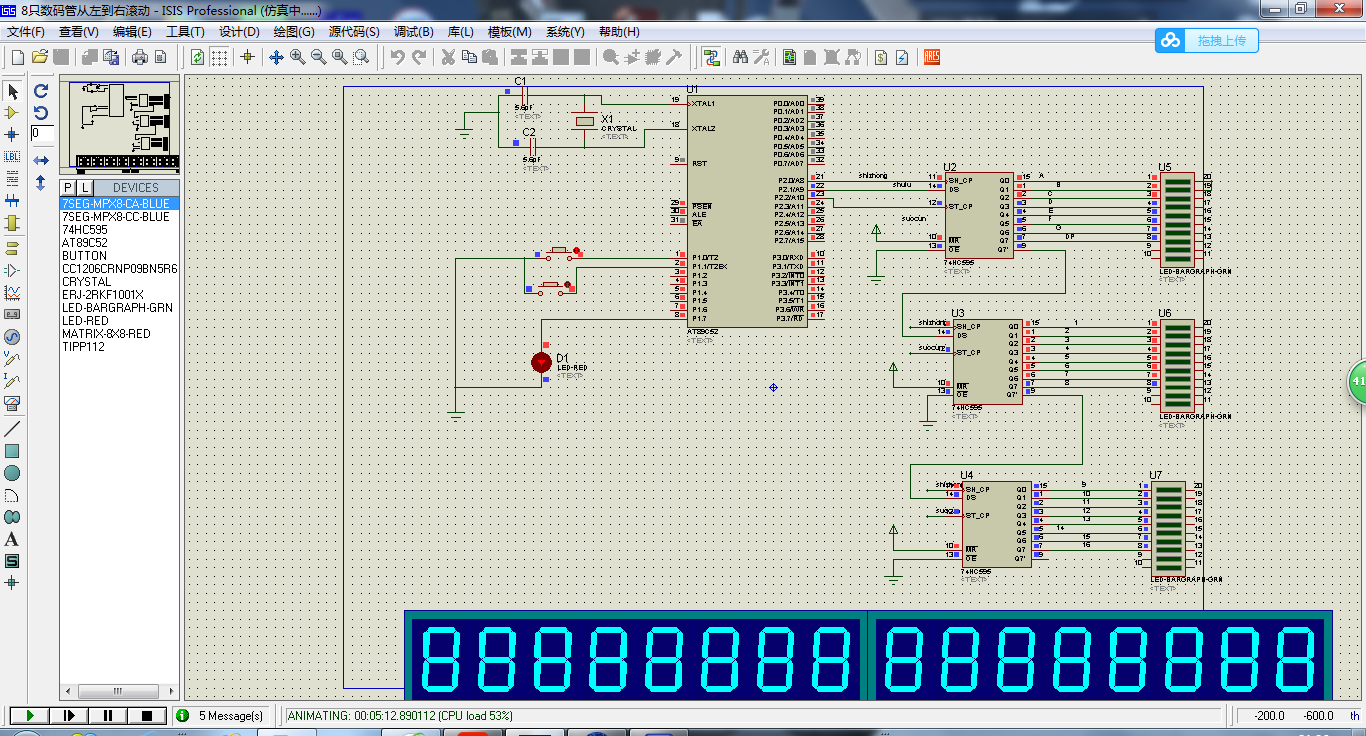

三個595 一個用于段，其他兩個用在位選。 單獨顯示8位數碼管都行，但是只要兩個段碼數據都輸入進去，就變成亂碼了。如圖
  1. wei_duan[3];定義三個595的變量
  2. xierushuju[16]；
  3. void main()
  4. {
  5.      TMOD=0X01;
  6.      TH0=(65535-1000)/256;
  7.          TL0=(65535-1000)%256;
  8.          TR0=1;
  9.
  10.   while(1)
  11.   {
  12.
  13.          xierushuju[0]= xierushuju[1]1;
  14.                 =1;
  15.                  xierushuju[2]=2;
  16.                  xierushuju[3]=3;
  17.                  xierushuju[4]=4;
  18.                  xierushuju[5]=5;
  19.                  xierushuju[6]=6;
  20.                  xierushuju[7]=6;


  23.                  xierushuju[8]=0;
  24.                  xierushuju[9]=1;
  25.                  xierushuju[10]=2;
  26.                  xierushuju[11]=3;
  27.                  xierushuju[12]=4;
  28.                  xierushuju[13]=5;
  29.                  xierushuju[14]=6;
  30.                  xierushuju[15]=7;
  31.
  32.            for(i=0;i<3;i++)
  33.            {
  34.              if(i==1)                //選擇低位
  35.                   {
  36.                     for(x=0;x<8;x++)
  37.                         {
  38.                     wei_duan[ i]=wei[x];//低位掃描[ i]
  39.                 //        wei_duan[0]=shuzu[xierushuju[x]];//段位寫入數據
  40.                           HC595_QUDONG();
  41.                           shuchu();
  42.                         }
  43.                   }
  44.                   if(i==2)                //選擇高位
  45.                   {
  46.                     for(x=8;x<16;x++)
  47.                         {
  48.                     wei_duan[ i]=wei[x];//高位掃描[ i]
  49.                         wei_duan[0]=shuzu[xierushuju[x]];//段位寫入數據
  50.                           HC595_QUDONG();
  51.                           shuchu();
  52.                         }
  53.            }
  54.


  57.
  58.
  59.   }
  60. }
  61. }



  65. void HC595_QUDONG()
  66. {
  67.     static unsigned char i=0;


  70.         for(i=0;i<8;i++)                        //
  71.         {
  72.           shizhong=0;
  73.           shuju=wei_duan[2]&0x80;
  74.           wei_duan[2]<<=1;
  75.           shizhong=1;
  76.         }
  77.         for(i=0;i<8;i++)
  78.         {
  79.           shizhong=0;
  80.           shuju=wei_duan[1]&0x80;
  81.           wei_duan[1]<<=1;
  82.           shizhong=1;
  83.         }
  84.                 for(i=0;i<8;i++)
  85.         {
  86.           shizhong=0;
  87.           shuju=wei_duan[0]&0x80;
  88.           wei_duan[0]<<=1;
  89.           shizhong=1;
  90.         }
  91. //        suocun=1;
  92. //        shuju=0;
  93. //        suocun=0;
  94. }


  97. void shuchu()
  98. {
  99.         suocun=1;                                  //當數據塞滿一個字節后，鎖存就像門，打開放出一次八只二哈，向你奔去
  100.         shuju=1;
  101.         suocun=0;
  102. }
復制代碼



回復

使用道具 舉報

ID:138119 發表于 2019-1-27 11:31 | 顯示全部樓層
//本人實際用過的 15 級聯 595驅動代碼 部分現在已經改成 3級 絕對好用

sbit LCD_CS  = P5^4;                                //74HC595 片選
sbit LCD_DAT = P5^5;                        //74HC595 數據
sbit LCD_CLK = P3^3;                        //74HC595 時鐘
sbit LCD_OE  = P1^4;                        //74HC595輸出使能

unsigned char LED_code[3];        //顯示緩沖

/*----------------------------
LED驅動---74HC595 3個級聯
-----------------------------*/
void LCD_send_data(void)                        //LED驅動
{
        unsigned char tmp = 0 , i = 0, dat = 0;
                LCD_CS = 0;                                        //關輸出
                delay_us(2);                                //延時
                for( tmp = 0; tmp <= 2; tmp ++)
                {
                        dat = LCD_code[tmp];//======待顯示數據
                        for(i = 0; i <= 7; i ++)
                        {
                                LCD_CLK = 0;
                                delay_us(2);                //延時
                                if( (dat & 0x80) == 0x80)
                                        LCD_DAT = 1;
                                else
                                        LCD_DAT = 0;
                                dat <<= 1;
                                delay_us(2);                //延時
                                LCD_CLK = 1;
                                delay_us(2);                //延時
                        }
                }
                LCD_CS = 1;                                        //開輸出
}
//

回復

使用道具 舉報

ID:469417 發表于 2019-1-31 19:27 | 顯示全部樓層
yfpc2006 發表于 2019-1-27 11:31
//本人實際用過的 15 級聯 595驅動代碼 部分現在已經改成 3級 絕對好用

sbit LCD_CS  = P5^4;                                //74HC ...

強人!值得學習咯
