一、濾波電容
濾波電容分為高頻濾波電容和低頻濾波電容。

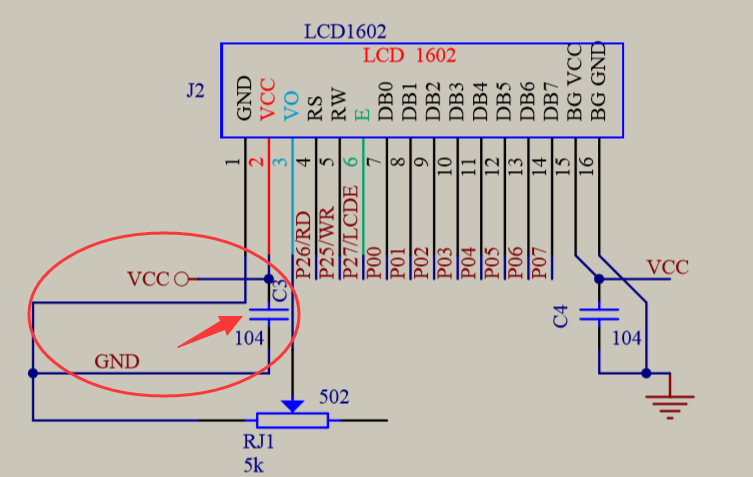

1、高頻濾波電容一般用104電容（0.1uF），目的是短路高頻分量，保護器件免受高頻干擾。普通的IC（集成）器件的電源與地之間都要加，去除高頻干擾（空氣靜電），如下圖，LCD1602模塊接線電路也利用到了104電容作為高頻濾波電容。
下載附件
2019-1-31 20:52 上傳

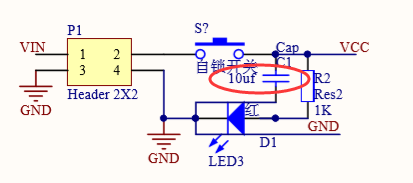

2、低頻濾波電容一般用電解電容（100uF），目的是去除低頻紋波，存儲一部分能量，穩定電源。大多接在電源接口處，大功率元器件旁邊，如：USB借口，步進電機、1602背光顯示。耐壓值至少高于系統最高電壓的2倍，如下圖，一個電源電路用到了低頻濾波電容。
下載附件
2019-1-31 20:46 上傳
二、三極管的作用

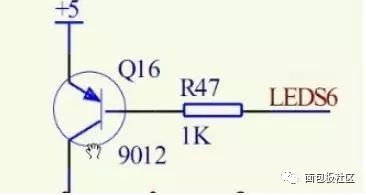

1、開關作用:
下載附件
2019-1-31 20:45 上傳
如上圖，LEDS6為高電平時截止，為低電平時導通。
限流電阻的計算：集電極電流為I，則基極電流為I/100（這里涉及到放大作用，假設某三極管集電極電流是基極的100倍），PN結電壓為0.7V，R=(5-0.7)/(I/100)。
2、放大作用：
這里說一下，8550和9012都是現在常用的PNP硅三極管。它們的差別就是參數不同，引腳排列都一樣。建議你選用8550，其Icm達1.5A，β可達250,；而9012的Icm僅500mA，β最大在200左右。
下載附件
2019-1-31 20:45 上傳

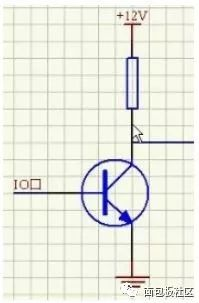

3、電平轉換:
當基極為高電平時，三極管導通，右側的導線接地為低電平，當基極為低電平時，三極管截止，輸出高電平。
今晚分享的就先到這里，byebye！！
|
