單片機上拉電阻不起作用

ID:436011 · 發表于 2019-2-23 14:22

在面包板上連了一個上拉電阻，但是不起作用，麻煩大神幫我看一下，這個問題困擾我一個星期了

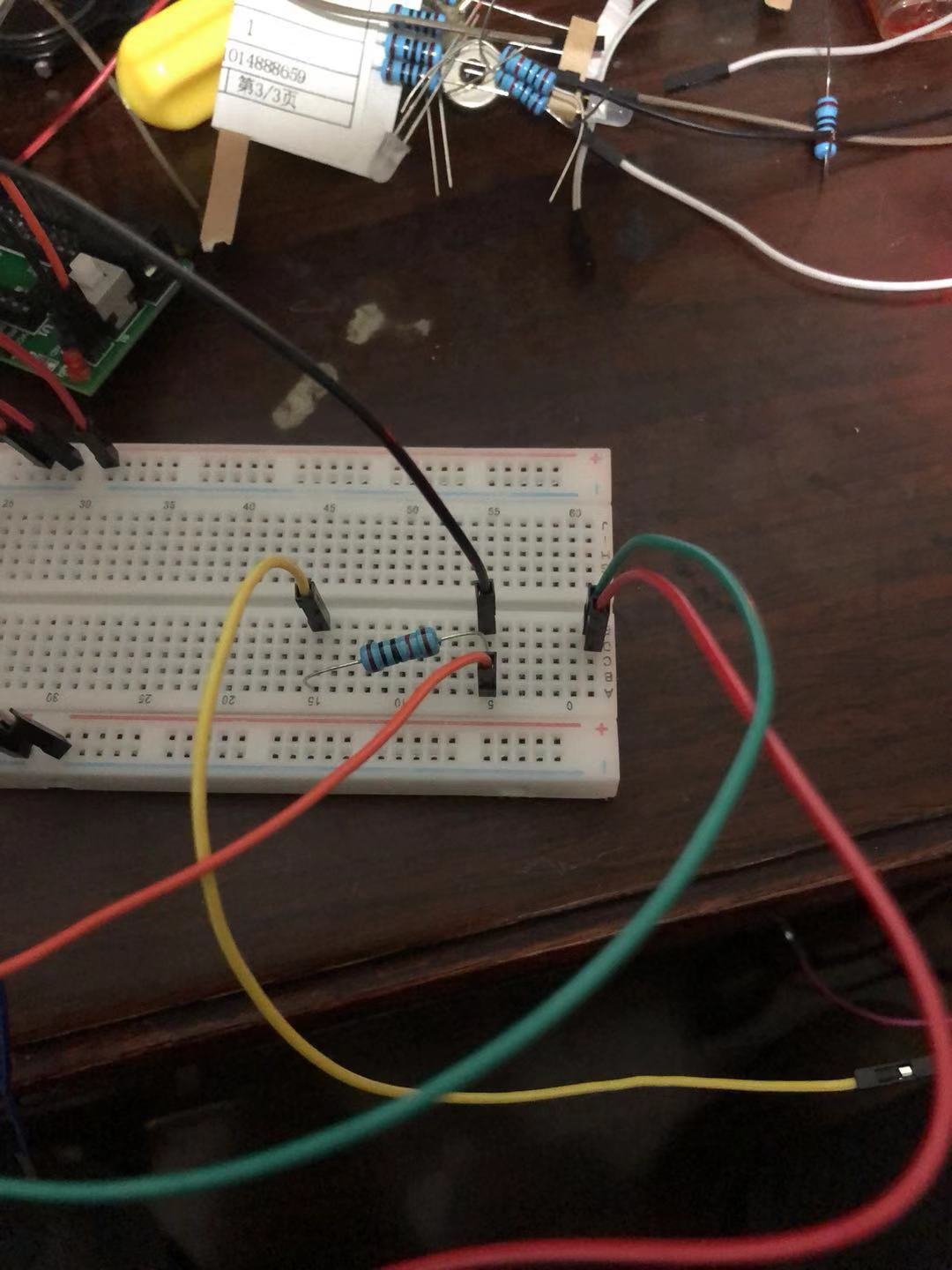

圖中：
黃線連接5V的電源正極
橙線連接51單片機的一個管腳
黑線連接蜂鳴器的正極
綠線連接蜂鳴器的負極
紅線連接的是單片機的GND

現在的問題是，不管管腳是高還是低電平，蜂鳴器都不響，排除了器件損壞和接觸不良的問題，感覺問題出在上拉電阻上

ID:479654 · 發表于 2019-2-23 14:41

單片機帶驅動不了蜂鳴器

ID:479654 · 發表于 2019-2-23 14:42

單片機驅動不了蜂鳴器

ID:383215 · 發表于 2019-2-23 14:58

剛才我測量了一個蜂鳴器，5V的電流接近25mA了，你把蜂鳴器正端接+5V，負端接單片機IO口，不需要上拉電阻，當IO口為低電平蜂鳴器肯定就響了，但是，25mA電流直接用單片機驅動不太合理，最好用8550之類的三極管驅動蜂鳴器。

ID:94031 · 發表于 2019-2-23 15:14

一條顏色線有兩個頭，你得把兩頭各接哪里說清楚。

ID:451718 · 發表于 2019-2-23 15:49

io是驅動不了蜂鳴器的，如果你一定要這么做，只能用低電平有效來試試。上拉電阻加不加都無所謂了。

ID:436011 · 發表于 2019-2-23 19:07

kmsj 發表于 2019-2-23 14:58
剛才我測量了一個蜂鳴器，5V的電流接近25mA了，你把蜂鳴器正端接+5V，負端接單片機IO口，不需要上拉電阻， ...

我使用SS8550驅動了蜂鳴器，IO低電平的時候聲音正常，但是高電平的時候，蜂鳴器也會小聲的響，這是什么原因？

ID:7485 · 發表于 2019-2-23 19:27

說的不明不白的。

許多方面的原因都可能造成蜂鳴器不響，怎確定就是上拉電阻不起作用呢？

ID:401564 · 發表于 2019-2-23 21:21

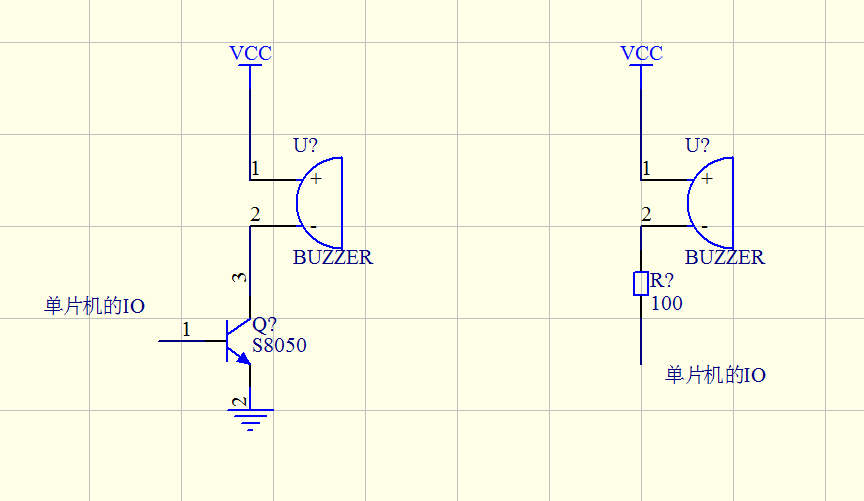

給你兩個電路試一下,程序沒有問題的話應該都是可以的
沒有用驅動的是右邊的,效果不怎么好 QQ截圖20190223212012.png

ID:383215 · 發表于 2019-2-24 00:20

adadaad 發表于 2019-2-23 19:07
我使用SS8550驅動了蜂鳴器，IO低電平的時候聲音正常，但是高電平的時候，蜂鳴器也會小聲的響，這是什么原 ...

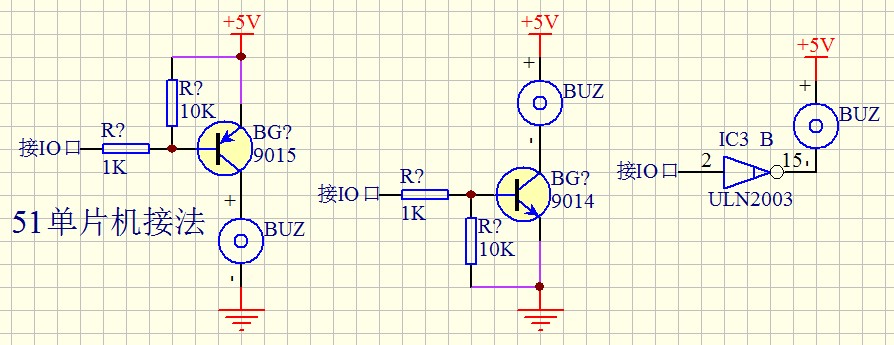

單片機驅動蜂鳴器很簡單啊，如果是51單片機，只能用左邊的接法，單片機的電源要和蜂鳴器的電源保持一致，否則會出現蜂鳴器驅動關斷不正常的想象。51單片機復位期間IO口是高電平，如果用中間和右邊的接法，一上電蜂鳴器就會響一聲，而且51單片機的高電平是靠上拉電阻，驅動能力很弱。如果是類似AVR的單片機，三種接法都可以，只是左邊的接法也要單片機的電源要和蜂鳴器的電源保持一致，中間和右邊的接法，單片機的電源和蜂鳴器的電源可以不一致，只是蜂鳴器接的電源太高的話要加個限流電阻，AVR單片機復位期間是高阻，所以無論驅動什么都非常靈活，這些方法我用了十幾年了，從來沒有出過問題。

ID:436011 · 發表于 2019-3-4 11:05

謝謝大家，最后找到原因了，是因?yàn)槲业膯纹瑱C(jī)的p1接口高電平只有2v，雖然還不知道什么原因，但是換了個接口就解決了

ID:484380 · 發表于 2019-3-4 17:35

也可以使用三極管驅動
