自己整理的ARM學習總結以及記錄，搜集了一些關于ARM CPU啟動方面的關鍵知識點，希望對大家有用。

一、CPSR概述

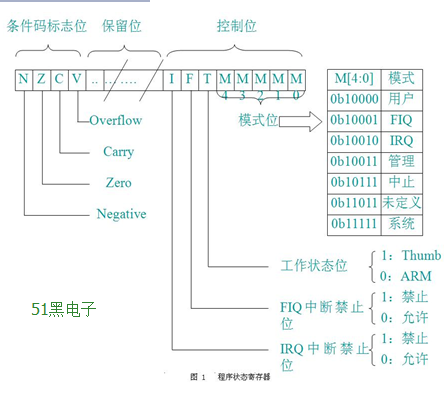

ARM處理器共有37個寄存器。這37個寄存器按其在用戶編程中的功能劃分，可分為2類寄存器，即31個通用寄存器和6個狀態寄存器。這6個狀態寄存器在ARM公司文件中其名稱分別為：CPSR、SPSR_svc、SPSR_abt、SPSR_und、SPSR_irq和SPSR_fig。這12的作用分別如圖1所示：

   所有處理器模式下都可訪問當前程序狀態寄存器CPSR。CPSR中包含條件碼標志、中斷禁止位、當前處理器模式以及其他狀態和控制信息。在每種異常模式下都有一個對用的程序狀態寄存器SPSR。當異常出現時，SPSR用于保存CPSR的狀態，以便異常返回后恢復異常發生時的工作狀態。
(1)條件碼標志
N、Z、C、V，最高4位稱為條件碼標志。ARM的大多數指令可以條件執行的，即通過檢測這些條件碼標志來決定程序指令如何執行。
各個條件碼的含義如下：
N：在結果是有符號的二進制補碼情況下，如果結果為負數，則N=1；如果結果為非負數，則N=0。
Z：如果結果為0，則Z=1;如果結果為非零，則Z=0。
C：其設置分一下幾種情況：
            對于加法指令（包含比較指令CMN），如果產生進位，則C=1;否則C=0。
            對于減法指令（包括比較指令CMP），如果產生借位，則C=0;否則C=1。
            對于有移位操作的非法指令，C為移位操作中最后移出位的值。
            對于其他指令，C通常不變。
V：對于加減法指令，在操作數和結果是有符號的整數時，如果發生溢出，則V=1;如果無溢出發生，則V=0;對于其他指令，V通常不發生變化。
(2)控制位的作用在圖1中可以看出，在這里就不闡述了。
二：CPSR與CPSR_c的區別
   CPSR有4個8位區域：標志域（F）、狀態域（S）、擴展域（X）、控制域（C）

完整的Word格式文檔51黑下載地址（共34頁）：

arm學習記錄.docx (318.24 KB, 下載次數: 25)
