單片機8X8矩陣鍵盤實驗說明+源代碼+Proteus仿真圖

[復制鏈接]
跳轉到指定樓層
樓主
實驗題目：矩陣鍵盤
實驗?zāi)康模菏炀毷褂胮rotues繪制電路圖，熟練使用KEIL建立C51工程，學會矩陣鍵盤按鍵識別方法，熟悉硬件試驗箱數碼管電路及編程
實驗器材：安裝有protues 和keil的電腦一臺，單片機實驗箱一套
實驗原理：
原理圖如下：

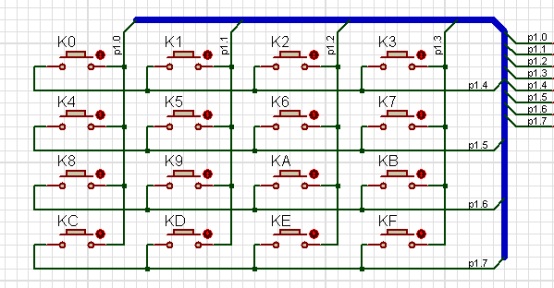

Proteus虛擬軟件仿真電路圖：

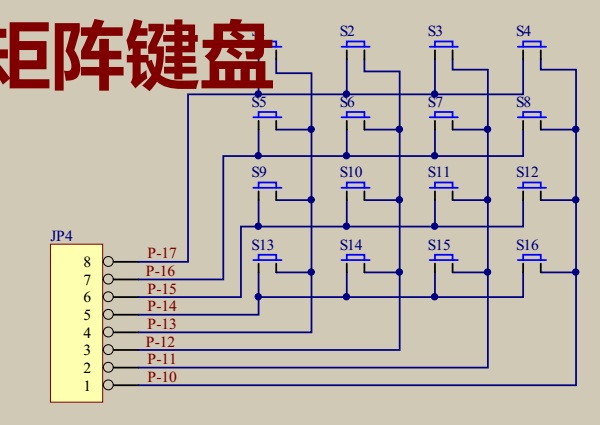

試驗箱連接電路圖：
由圖觀察可知硬件和軟件行和列相接是翻的。
實驗內容：

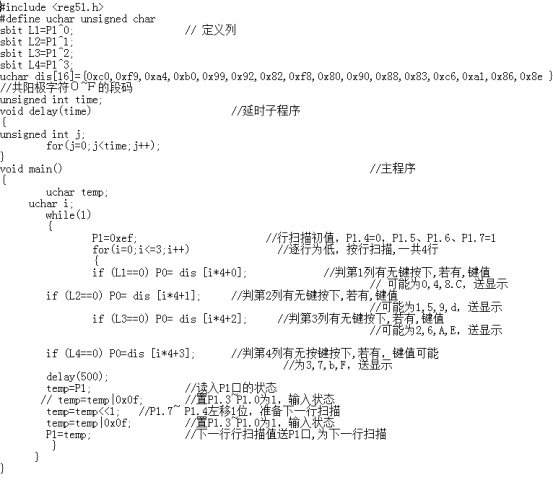

1編寫虛擬仿真程序如下:
2.將程序下載到畫好的仿真電路圖里。觀察結果。

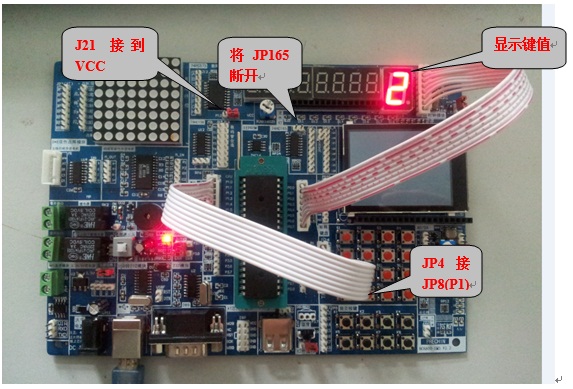

3. 實驗箱電路連接。

將程序下載到單片機觀察結果。
實驗結果：
將程序加載到單片機，可見按下相應按鍵，數碼管進行鍵值顯示。

發現問題：
自己實驗過程中的問題。

電路原理圖如下：

全部資料51hei下載地址：
矩陣鍵盤.zip (491.23 KB, 下載次數: 55)
