Proteus仿真中使用OLED 進行仿真的問題

ID:369368 · 發表于 2019-3-11 15:30

1.使用的是protuse8.7（和諧版）
2.oled選用UG-2864HSWEG01
3.接口選擇的ISP。（因為手頭硬件就是ISP的，程序驗證通過了）
4.單片機 89C51
5.oled的驅動用的是中景園的（硬件就是中景園0.96”的oled）

問題在于仿真的運行后屏幕完全沒有反應，原理圖是照著硬件畫的。
不知道為啥仿真不出來，請各位幫忙看看。
我想直接用硬件來著，但沒法子畢設要求有仿真文件

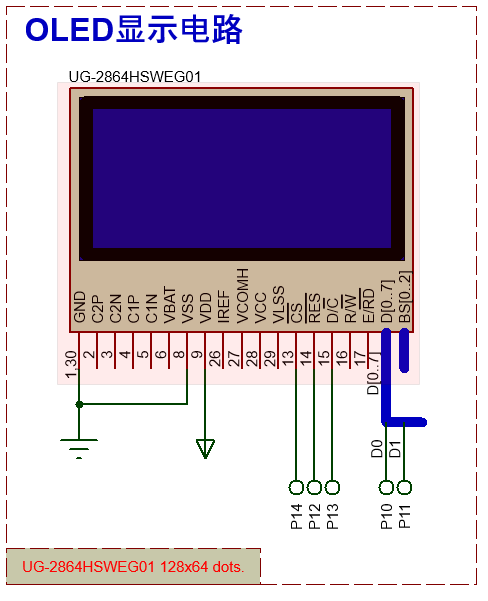

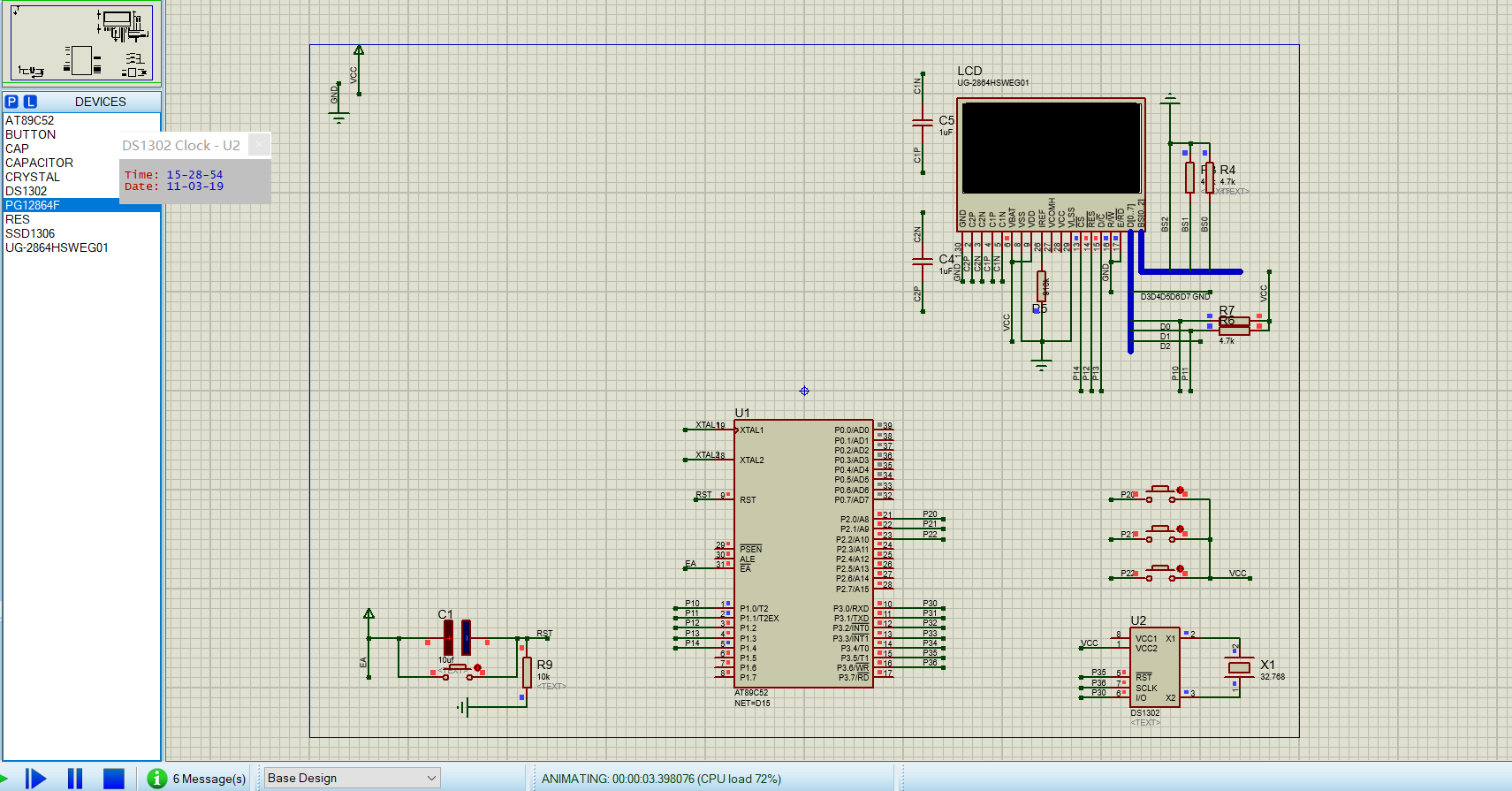

圖一硬件圖，圖二仿真圖

ID:369368 · 發表于 2019-10-11 20:24

因為很久回論壇，這才剛看到消息，之前也對proteus也是邊學邊用，沒想到給這個帖子留了坑，很抱歉哈。其實這個OLED的仿真圖在proteus8的仿真示例中是有的，在示例搜索中輸入1306就能找到了，并且這個可以完美適配中景園那個例程，所以朋友們要用的話可以直接復制著用，圖附在下面了

ID:369368 · 發表于 2019-3-11 15:33

圖有問題，補個圖

ID:369368 · 發表于 2019-3-11 17:32

額，真的是打擾了，總線那個地方?jīng)]有繪制網絡標號，所以一直是黑的，問題解決了。哦，SPI 打成ISP了，嘿嘿，抱歉！

ID:78522 · 發表于 2019-3-26 09:36

做好的仿真文件不能共享嗎

ID:504198 · 發表于 2019-4-3 18:17

樓主能共享下你的仿真文件嗎，還有有IIC的原理圖和程序嗎

ID:67537 · 發表于 2019-4-3 20:46

oled和LCD不一樣的，樓主確定這個可以仿真

ID:513131 · 發表于 2019-4-19 21:09

你好,這個型號的"oled模塊UG-2864HSWEG01"應用電路和例程在哪找的，我想用IIC接口，可是找不到電路，求指教。

ID:513131 · 發表于 2019-4-20 16:06

我也在做這個仿真，第二張圖和你畫的一樣，D0到D7，BS0到BS2繪制網絡標號了呀，為什么還是不顯示，求指教，

ID:513131 · 發表于 2019-4-21 14:54

你好，為什么我的仿真沒有顯示，log文件顯示有問題。硬件連接使用的是官方IIC電路，例程也沒有改動。請問是否知道是什么問題。
難道是我OLED模型問題？

ID:139472 · 發表于 2019-4-21 15:31

OLED12864 IIC驅動 SSD1306

ID:513131 · 發表于 2019-4-21 18:28

言必信行必果發表于 2019-4-21 15:31
OLED12864 IIC驅動 SSD1306

你好請問怎么做的，能否指導下。老哥能否留下聯系方式，

ID:169128 · 發表于 2019-9-24 17:41

好資料，學習了

ID:566973 · 發表于 2019-12-18 11:05

請問一下有UG-2864KSWMG01的使用手冊嗎

ID:667125 · 發表于 2019-12-18 11:06

言必信行必果發表于 2019-4-21 15:31
OLED12864 IIC驅動 SSD1306

你好，小哥哥，方便指導一下嘛？

ID:294123 · 發表于 2020-1-29 15:06

樂點點發表于 2019-10-11 20:24
因為很久回論壇，這才剛看到消息，之前也對proteus也是邊學邊用，沒想到給這個帖子留了坑，很抱歉哈。其實 ...

這個示例是用的Arduino呀,不是51的,中景園那個代碼是51的

ID:294123 · 發表于 2020-1-29 15:09

樂點點發表于 2019-10-11 20:24
因為很久回論壇，這才剛看到消息，之前也對proteus也是邊學邊用，沒想到給這個帖子留了坑，很抱歉哈。其實 ...

不好意思,看到中景園也有Arduino的源碼了

ID:294123 · 發表于 2020-2-11 16:56

樓主你的第三行“接口ISP”，應該是SPI接口吧！

ID:294114 · 發表于 2020-3-24 12:31

有沒有仿真文件

ID:695093 · 發表于 2020-4-9 22:38

樓主，請問仿真51連接顯示器是黑屏，但是實物是可以顯示的

，不清楚哪里出了問題

ID:367060 · 發表于 2020-4-10 16:28

可以發下仿真文件嗎

ID:703805 · 發表于 2020-5-4 18:47

言必信行必果發表于 2019-4-21 15:31
OLED12864 IIC驅動 SSD1306

請問有IIC接線的方式么我的
一直黑屏

ID:586074 · 發表于 2020-6-26 07:58

同問iic方式的接線方式

ID:256070 · 發表于 2021-6-4 17:46

樂點點發表于 2019-3-11 17:32
額，真的是打擾了，總線那個地方?jīng)]有繪制網絡標號，所以一直是黑的，問題解決了。哦，SPI 打成ISP了，嘿嘿 ...

神回復。我也是你這個問題。

ID:808634 · 發表于 2021-6-5 08:14

竟然有oled沒想到

ID:626343 · 發表于 2021-11-30 15:59

一直黑屏，有朋友找到問題了嗎

ID:777603 · 發表于 2022-2-25 20:26

xixinie 發表于 2019-4-20 16:06
我也在做這個仿真，第二張圖和你畫的一樣，D0到D7，BS0到BS2繪制網絡標號了呀，為什么還是不顯示，求指教，

我也是這個問題，改了也還是什么都沒有顯示

ID:1116858 · 發表于 2024-4-16 16:03

黃冬梅發表于 2022-2-25 20:26
我也是這個問題，改了也還是什么都沒有顯示

請問解決了嗎
