單片機LCD1602程序上電后出現白色方塊如何解決?

ID:316954 · 發表于 2019-3-30 00:20

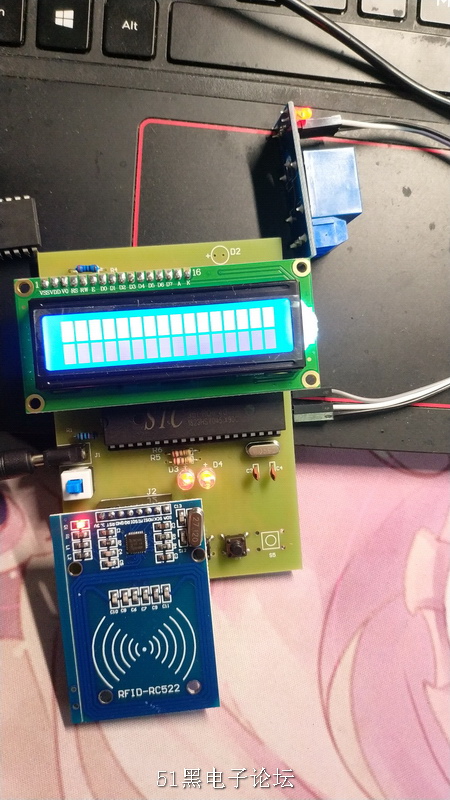

如題，在導入程序后運行出現如下圖所示的狀況。求助如何解決
基于STC89C52的IC智能水卡程序設計問題

主程序

#include "reg52.h"
#include "main.h"
#include "mfrc522.h"
#include<intrins.h> //函數處理頭文件
#include<string.h> //字符串處理頭文件
#include<stdio.h> // 輸入輸出函數頭文件
/********************************************************************************************/
//數值類別
typedef signed char int8; // 有符號8位整型變量
typedef unsigned char uint8; // 無符號8位整型變量
typedef signed int int16; // 有符號16位整型變量
typedef unsigned int uint16; // 無符號16位整型變量
/********************************************************************************************/
// 定義特殊寄存器
sfr wdt_contr=0xe1; //定義看門狗地址
sfr isp_data =0xe2; //定義ISP數據寄存器
sfr isp_addrh=0xe3; //定義ISP地址高8位
sfr isp_addrl=0xe4; //定義ISP地址低8位
sfr isp_cmd =0xe5; //定義ISP命令模式寄存器
sfr isp_trig =0xe6; //定義ISP命令觸發寄存器
sfr isp_contr=0xe7; //定義ISP控制模式寄存器
//unsigned char code data1[16] = {0x64,0x00,0x00,0x00,0x1B,0xFF,0xFF,0xFF,0x64,0x00,0x00,0x00,0x01,0xFE,0x01,0xFE};//100
unsigned char code data1[16] = {0xC8,0x00,0x00,0x00,0x37,0xFF,0xFF,0xFF,0xC8,0x00,0x00,0x00,0x01,0xFE,0x01,0xFE};//200
//M1卡的某一塊寫為如下格式，則該塊為錢包，可接收扣款和充值命令
//4字節金額（低字節在前）＋4字節金額取反＋4字節金額＋1字節塊地址＋1字節塊地址取反＋1字節塊地址＋1字節塊地址取反
unsigned char data2[4] = {0x00,0x00,0x00,0x01};//存值減值金額
unsigned char code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}; //密碼
unsigned char TYPE_DATA[2];//類型
unsigned char ID_DATA[4]; //ID地址
unsigned char value_DATA[4];//卡里面的值
unsigned char g_ucTempbuf[20];//
unsigned char code dis0[] = {"Total:"};
unsigned char code dis1[] = {" "};
unsigned char code dis2[] = {"CardID:"};
unsigned char code dis3[] = {"Met:"};
unsigned char code dis4[] = {" Card:"};
unsigned char code dis6[] = {"0123456789ABCDEF"};
unsigned int tt=0,keyfalg,falg_pro;
unsigned char mc;
uint16 tot=0,mon=0,card=0;
uint8 a=0,b=0,c=0,d=0;
/********************************************************************************************/
//EEPROM驅動開始
/*********************************************************************************
* 函數名稱：eepromEraseSector (uint16 address)
* 功能：EEPROM擦除程序
* 入口參數：address
* 出口參數：無
**********************************************************************************/
//擦除片內EEPROM的一個扇區
//擦除只能以扇區為最小單位進行，沒法只擦除一個字節
//一個扇區是512個字節
//本函數參數里面的地址落在哪個扇區，則該扇區內數據都將被擦除
//例如：STC89C51RC片內EEPROM第一扇區開始地址為0x2000，結束地址為0x21ff
//如果調用 eepromEraseSector(0x2001)，則第一扇區內數據都將被擦除
//擦除成功后，該扇區內各字節都將變?yōu)?xff
void eepromEraseSector (uint16 address)
{
uint8 i;
isp_addrl=address;
isp_addrh=address>>8;
isp_contr=0x01;
isp_contr=isp_contr|0x81; // 0x80 if SYSCLK<40MHz, 0x81 if SYSCLK<20MHz, 0x82 if SYSCLK<10MHz, 0x83 if SYSCLK<5MHz
isp_cmd=0x03; //送擦除扇區命令
isp_trig=0x46;
isp_trig=0xb9; //觸發寄存器
for(i=0;i<3;i++);
isp_contr=0x00;
isp_cmd =0x00;
isp_trig =0x00;
isp_addrl=0x0;
isp_addrh=0x0;
}
/**********************************************************************************
* 函數名稱：eepromWrite(uint16 address, uint8 write_data)
* 功能：EEPROM寫程序
* 入口參數：address，write_data
* 出口參數：無
***********************************************************************************/
//對STC片內EEPROM的指定地址寫入數據（即，字節編程）。
//注意：字節編程是指將eeprom的1寫成1或0，將0寫成0，而無法將0寫成1
//所以，在寫入數據前，一定要用扇區擦除將所有字節變?yōu)?xff
void eepromWrite(uint16 address, uint8 write_data)
{
uint8 i;
isp_data=write_data;
isp_addrl=address;
isp_addrh=address>>8;
isp_contr=0x01;
isp_contr=isp_contr|0x81; // 0x80 if SYSCLK<40MHz, 0x81 if SYSCLK<20MHz, 0x82 if SYSCLK<10MHz, 0x83 if SYSCLK<5MHz
isp_cmd=0x02; //送寫數據命令
isp_trig=0x46;
isp_trig=0xb9; //觸發寄存器
for(i=0;i<3;i++);
isp_contr=0x00;
isp_cmd =0x00;
isp_trig =0x00;
isp_addrl=0x0;
isp_addrh=0x0;
}
/***********************************************************************************
* 函數名稱：eepromRead(uint16 address)
* 功能：EEPROM讀程序
* 入口參數：address
* 出口參數：z
************************************************************************************/
//讀取STC單片機內部EEPROM的一個字節
//主要不同的STC單片機EEPROM起始地址不同
//例如：STC89c52RC的片內EEPROM起始地址為0x2000
uint8 eepromRead(uint16 address)
{
uint8 i,z;
isp_addrl=address;
isp_addrh=address>>8;
isp_contr=0x01;
isp_contr=isp_contr|0x81; // 0x80 if SYSCLK<40MHz, 0x81 if SYSCLK<20MHz, 0x82 if SYSCLK<10MHz, 0x83 if SYSCLK<5MHz
isp_cmd=0x01; //送讀數據命令
isp_trig=0x46;
isp_trig=0xb9; //觸發寄存器
for(i=0;i<3;i++);
isp_contr=0x00;
isp_cmd =0x00;
isp_trig =0x00;
isp_addrl=0x0;
isp_addrh=0x0;
z=isp_data;
return(z);
}
void wreeprom(void){
a=tot/256;
b=tot%256;
c=mon/256;
d=mon%256;
eepromEraseSector (0x2000);//擦除eeprom
eepromWrite(0x2000, a);//寫入eeprom
eepromWrite(0x2001, b);//寫入eeprom
eepromWrite(0x2002, c);//寫入eeprom
eepromWrite(0x2003, d);//寫入eeprom
}
//中斷程序
/*********************************************************************************
* 函數名稱：int0_1_int()
* 功能：外部中斷0/1初始化
**********************************************************************************/
void int0_1_int(void) {
// IT0=1;//下降沿觸發
// EX0=1;//TF0中斷開
IT1=1;//下降沿觸發
EX1=1;//TF1中斷開
EA=1;//開中斷
}
/*********************************************************************************
* 函數名稱：int1_fun()interrupt2
* 功能：外部中斷1服務子程序
*********************************************************************************/
void int1_fun()interrupt 2 {
mc++;
if (mc>=10){
mc=0;
if (mon>0){mon--;tot++;}
wreeprom();
}
}
void main( )
{
unsigned char status;
int0_1_int();
InitializeSystem( );//初始化
PcdReset(); //復位RC522
PcdAntennaOff(); //關閉天線
PcdAntennaOn(); //開啟天線
a=eepromRead(0x2000);//從eeprom讀
b=eepromRead(0x2001);//從eeprom讀
c=eepromRead(0x2002);//從eeprom讀
d=eepromRead(0x2003);//從eeprom讀
if (a==0xff&b==0xff&c==0xff&d==0xff) {
// a=0,b=0,c=0,d=0;
eepromEraseSector (0x2000);//擦除eeprom
eepromWrite(0x2000, a);//寫入eeprom
eepromWrite(0x2001, b);//寫入eeprom
eepromWrite(0x2002, c);//寫入eeprom
eepromWrite(0x2003, d);}//寫入eeprom
tot=a*256+b;
mon=c*256+d;
while ( 1 )
{
if(key1==0){dcf=1;dcfzsd=1;fmq=0;kgbj=0;}else{fmq=1;kgbj=1;}//開蓋檢測到開啟時關閥門、報警
status = PcdRequest(PICC_REQALL, g_ucTempbuf); //返回卡片類型#define PICC_REQIDL 0x26 尋天線區內未進入休眠狀態
if (status != MI_OK){TYPE_DATA[0]=0;TYPE_DATA[1]=0;
ID_DATA[0]=0;ID_DATA[1]=0;ID_DATA[2]=0;ID_DATA[3]=0;
value_DATA[0]=0; value_DATA[1]=0; value_DATA[2]=0; value_DATA[3]=0;
falg_pro=0;
card=0;}//讀不到卡，顯示清0；
if (status == MI_OK){TYPE_DATA[0]=g_ucTempbuf[0];TYPE_DATA[1]=g_ucTempbuf[1];
status = PcdAnticoll(g_ucTempbuf); //防沖撞，返回卡片ID號 4字節
if (status == MI_OK){status = PcdSelect(g_ucTempbuf); //選定卡片 ,輸入卡片ID號
if (status == MI_OK){if(falg_pro==0){falg_pro=1;pro();}//聲音提示標志
ID_DATA[0]=g_ucTempbuf[0];
ID_DATA[1]=g_ucTempbuf[1];
ID_DATA[2]=g_ucTempbuf[2];
ID_DATA[3]=g_ucTempbuf[3];
//
if (key2==0 ){init_k();}//初始化卡
if (key2!=0 & mon<1000 & card>0){writek();}//寫卡
readk(); //讀卡
PcdHalt();//命令卡片進入休眠狀態
}
}
}
if(key3==0){Delay(40);if (mon>0){mon--;tot++;}
wreeprom();}//寫入eeprom}
if(mon>0&key1!=0){dcf=0;dcfzsd=0;}else{dcf=1;dcfzsd=1;}//有余額時開閥
if(mon<10){kgbj=0;}else{kgbj=1;}//余額低于10時報警燈亮;
if(mon<10&mon>0){fmq=0;}else{fmq=1;}
if (falg_pro){LCD1206b();}else{LCD1206a();};//顯示處理
}
}
/////////////////////////////////////////////////////////////////////
//系統初始化
/////////////////////////////////////////////////////////////////////
void InitializeSystem(void)
{
P0 = 0xFF;P1 = 0xFF;P2 = 0xFF;P3 = 0xFF;
fmq=0;
lcd_init(); // 初始化LCD
Delay(1);
fmq=1;
}
void Delay(unsigned int time)
{
unsigned int i,k ;
for(i=0;i<255;i++)
for(k=0;k<time;k++)
_nop_();
}
////////////////////////顯示處理函數////////////////////////////////
bit lcd_bz() // 測試LCD忙碌狀態
{
bit result;
rs = 0;rw = 1;ep = 1;
_nop_();_nop_();_nop_();_nop_();
result = (bit)(P0 & 0x80);
ep = 0;
return result;
}
lcd_wcmd(unsigned char cmd)// 寫入指令數據到LCD
{
while(lcd_bz());
rs = 0;rw = 0;ep = 0;
_nop_();_nop_();
P0 = cmd;
_nop_();_nop_();_nop_();_nop_();
ep = 1;
_nop_();_nop_();_nop_();_nop_();
ep = 0;
}
lcd_pos(unsigned char pos)
{ //設定顯示位置
lcd_wcmd(pos | 0x80);
}
lcd_wdat(unsigned char dat)
{ //寫入字符顯示數據到LCD
while(lcd_bz());
rs = 1;rw = 0;ep = 0;
P0 = dat;
_nop_();_nop_();_nop_();_nop_();
ep = 1;
_nop_();_nop_();_nop_();_nop_();
ep = 0;
}
lcd_init(void) //LCD初始化設定
{
lcd_wcmd(0x38);Delay(1); //
lcd_wcmd(0x0c);Delay(1); //
lcd_wcmd(0x06);Delay(1); //
lcd_wcmd(0x01);Delay(1); //清除LCD的顯示內容
}
LCD1206a()
{
unsigned char i;
TYPE_DATA[0]=0x04;
lcd_pos(0x00); // 設置顯示位置為第一行的第0個字符
i = 0;
switch (TYPE_DATA[0])
{
case 0x04:
lcd_wdat(dis0[0]);
lcd_wdat(dis0[1]);
lcd_wdat(dis0[2]);
lcd_wdat(dis0[3]);
lcd_wdat(dis0[4]);
lcd_wdat(dis0[5]);
break;
case 0x02:
lcd_wdat(dis1[0]);
break;
case 0x08:
lcd_wdat(dis2[0]);
break;
case 0x44:
lcd_wdat(dis3[0]);
break;
}
lcd_wdat(dis6[tot/10000]);
lcd_wdat(dis6[tot%10000/1000]);
lcd_wdat(dis6[tot%10000%1000/100]);
lcd_wdat(dis6[tot%10000%1000%100/10]);
lcd_wdat(dis6[tot%10000%1000%100%10]);
lcd_wdat(dis1[0]);
lcd_wdat(dis1[0]);
lcd_wdat(dis1[0]);
lcd_wdat(dis1[0]);
lcd_wdat(dis1[0]);
lcd_pos(0x40);
lcd_wdat(dis3[0]);
lcd_wdat(dis3[1]);
lcd_wdat(dis3[2]);
lcd_wdat(dis3[3]);
lcd_wdat(dis6[mon%10000%1000/100]);
lcd_wdat(dis6[mon%10000%1000%100/10]);
lcd_wdat(dis6[mon%10000%1000%100%10]);
lcd_wdat(dis4[0]);
lcd_wdat(dis4[1]);
lcd_wdat(dis4[2]);
lcd_wdat(dis4[3]);
lcd_wdat(dis4[4]);
lcd_wdat(dis4[5]);
lcd_wdat(dis6[card%10000%1000/100]);
lcd_wdat(dis6[card%10000%1000%100/10]);
lcd_wdat(dis6[card%10000%1000%100%10]);
}
LCD1206b()
{
unsigned char i;
TYPE_DATA[0]=0x04;
lcd_pos(0x00); // 設置顯示位置為第一行的第0個字符
i = 0;
switch (TYPE_DATA[0])
{
case 0x04:
lcd_wdat(dis2[0]);
lcd_wdat(dis2[1]);
lcd_wdat(dis2[2]);
lcd_wdat(dis2[3]);
lcd_wdat(dis2[4]);
lcd_wdat(dis2[5]);
lcd_wdat(dis2[6]);
break;
lcd_wdat(dis2[6]);
break;
lcd_wdat(dis2[7]);
break;
case 0x02:
lcd_wdat(dis1[0]);
break;
case 0x08:
lcd_wdat(dis2[0]);
break;
case 0x44:
lcd_wdat(dis3[0]);
break;
}
lcd_wdat(dis6[ID_DATA[0]%100/10]);
lcd_wdat(dis6[ID_DATA[0]%10]);
lcd_wdat(dis6[ID_DATA[1]%100/10]);
lcd_wdat(dis6[ID_DATA[1]%10]);
lcd_wdat(dis6[ID_DATA[2]%100/10]);
lcd_wdat(dis6[ID_DATA[2]%10]);
lcd_wdat(dis6[ID_DATA[3]%100/10]);
lcd_wdat(dis6[ID_DATA[3]%10]);
lcd_pos(0x40);
lcd_wdat(dis3[0]);
lcd_wdat(dis3[1]);
lcd_wdat(dis3[2]);
lcd_wdat(dis3[3]);
lcd_wdat(dis6[mon%10000%1000/100]);
lcd_wdat(dis6[mon%10000%1000%100/10]);
lcd_wdat(dis6[mon%10000%1000%100%10]);
lcd_wdat(dis4[0]);
lcd_wdat(dis4[1]);
lcd_wdat(dis4[2]);
lcd_wdat(dis4[3]);
lcd_wdat(dis4[4]);
lcd_wdat(dis4[5]);
lcd_wdat(dis6[card%10000%1000/100]);
lcd_wdat(dis6[card%10000%1000%100/10]);
lcd_wdat(dis6[card%10000%1000%100%10]);
}
void pro()//蜂鳴器滴一聲
{
fmq=0;
TMOD=0x11;//設置定時器0為工作方式1
TH0=(65536-50000)/256;//給定時器裝初值高八位
TL0=(65536-50000)%256;//給定時器裝初值低八位
EA=1; //開總中斷
ET0=1; //開定時器0中斷
TR0=1; //啟動定時器0
}
void time0() interrupt 1// 中斷服務子程序聲音時間一致
{
TH0=(65536-50000)/256;//給定時器裝初值高八位
TL0=(65536-50000)%256;//給定時器裝初值低八位
tt++;
if(tt==3){tt=0;fmq=1;
ET0=0; //關定時器0中斷
TR0=0; //關定時器0
}
}
void readk()//讀卡
{
unsigned char status;
status = PcdAuthState(PICC_AUTHENT1A, 1, DefaultKey, g_ucTempbuf);//PICC_AUTHENT1A 驗證密碼模式60A密碼 61B密碼，“1”塊地址，DefaultKey初始密碼，g_ucTempbuf ID號
if (status == MI_OK) //驗證密碼
{
status = PcdRead(1, g_ucTempbuf);//讀塊地址“1”的數據，返回值存在 g_ucTempbuf
if (status == MI_OK)
{
value_DATA[0]=g_ucTempbuf[0];
value_DATA[1]=g_ucTempbuf[1];
value_DATA[2]=g_ucTempbuf[2];
value_DATA[3]=g_ucTempbuf[3];
card=value_DATA[0]+value_DATA[1]*256;
}
}
}
void writek()//寫卡存值或減值
{
unsigned char status;
status = PcdAuthState(PICC_AUTHENT1A, 1, DefaultKey, g_ucTempbuf);//PICC_AUTHENT1A 驗證密碼模式60A密碼 61B密碼，“1”塊地址，DefaultKey初始密碼，g_ucTempbuf ID號
if (status == MI_OK) //驗證密碼
{
data2[1]=100/256;data2[0]=100%256;//扣款金額
status = PcdValue(PICC_DECREMENT,1,data2);//扣款存值命令，錢包地址，金額低位在前 PICC_INCREMENT 充值
if (status == MI_OK)
{
pro();
mon=mon+100; //充值金額
wreeprom();
}
status = PcdBakValue(1, 2); //備份錢包 “1”源地址“2”目標地址
if(status == MI_OK){};
}
}
void init_k()//初始化卡
{
unsigned char status;
if(key2==0) //充值
{
status = PcdAuthState(PICC_AUTHENT1A, 1, DefaultKey, g_ucTempbuf);//PICC_AUTHENT1A 驗證密碼模式60A密碼 61B密碼，“1”塊地址，DefaultKey初始密碼，g_ucTempbuf ID號
if (status == MI_OK) //驗證密碼
{
status = PcdWrite(1, data1);//4字節金額（低字節在前）＋4字節金額取反＋4字節金額＋1字節塊地址＋1字節塊地址取反＋1字節塊地址＋1字節塊地址取反
if (status == MI_OK)
{
pro();
}
}
}
}

復制代碼

ID:213173 · 發表于 2019-3-30 08:09

這是典型的LCD初始化失敗，并且對比度調整過大的現象。

ID:164602 · 發表于 2019-3-30 08:29

需要調對比度。

ID:451718 · 發表于 2019-3-30 09:15

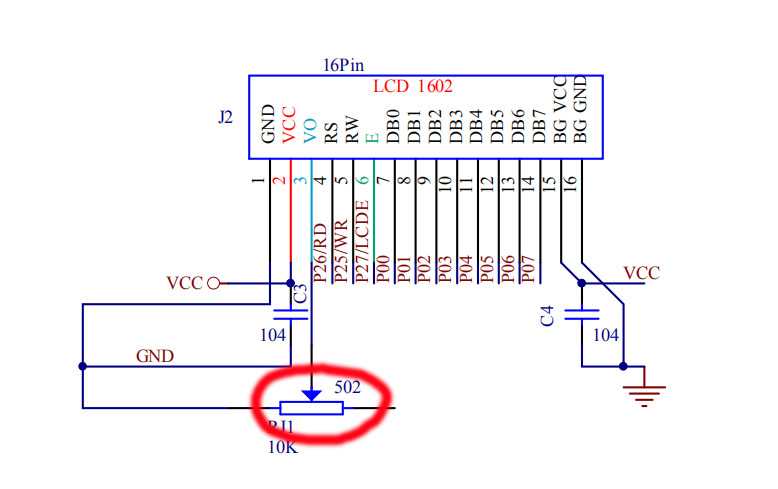

你沒有給1602搞一個背光調節電阻？

ID:481641 · 發表于 2019-3-30 11:04

調節對比度，可以加個電阻或者電位器，還有就是初始化，初始化可以清屏

ID:375092 · 發表于 2019-3-30 11:14

你這個是LCD1602硬件連接的問題吧，你看看是不是那個電阻不合適還是怎么的，也有可能是程序的原因，都可以網這些方面去檢查一下。樓主現在在玩RC522嗎，進展怎么樣了，我現在也在搞，遇到一些問題，希望有機會能夠交流

ID:338750 · 發表于 2019-3-30 21:32

1.調節對比度，就是那個可調電阻.
2.把RW端接地試一試.

ID:499770 · 發表于 2019-3-30 22:05

LCD初始化失敗，對比度調整過大

ID:498978 · 發表于 2019-3-31 11:26

你需要一個滑動變阻器

ID:497899 · 發表于 2019-3-31 16:46

對比度調低一點啊姐妹！

ID:484674 · 發表于 2022-1-1 08:06

好象沒有對比電阻吧…

ID:484674 · 發表于 2022-1-1 08:14

1602顯示屏出現左邊正常顯示右邊出現白格什么原因請教各位大神

ID:898921 · 發表于 2022-1-1 14:09

初始化失敗，應該調節背光電阻，直到顯示清楚你要寫的字為止。

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

單片機LCD1602程序上電后出現白色方塊如何解決?
