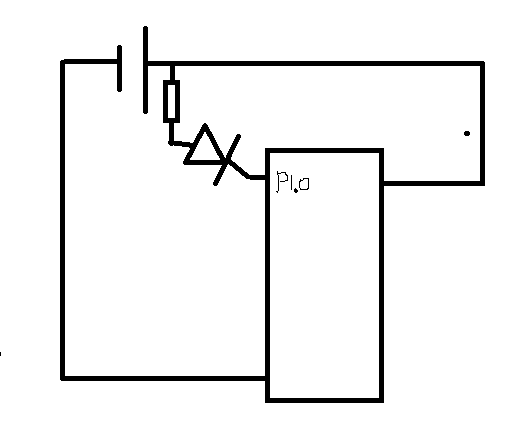

用單片機點亮一個燈，電路這樣接為什么不對？

ID:502158 · 發表于 2019-4-10 11:05

如題，給P1.0口低電平，燈不亮

ID:451718 · 發表于 2019-4-10 12:01

電阻用多大的？供電多少 3.3 還是5v？條件不講清楚，代碼也不貼。沒有幫得了你哦。

ID:343799 · 發表于 2019-4-10 12:04

P1.0口置0燈亮

ID:158375 · 發表于 2019-4-10 12:53

關鍵看電源電壓是多少？綠色藍色白色LED一般導通電壓大于3V，可能是3.4V,你用3.3V電源，綠色LED可能不亮。

ID:123289 · 發表于 2019-4-10 13:03

不亮的原因是：你連元件參數都不知道給

ID:508694 · 發表于 2019-4-10 13:49

電路接錯了，怎么會亮

ID:508694 · 發表于 2019-4-10 13:51

1.需要供電
2.電阻可能過大
3.電路連線有問題

ID:469635 · 發表于 2019-4-10 13:53

電阻大小還有led的供電電壓要選對，你的連參數都不給

ID:423511 · 發表于 2019-4-10 14:07

電阻多大？

ID:345562 · 發表于 2019-4-10 14:22

你測下P1.0電壓是多少，檢查下LED，電阻才能找到原因。

ID:502158 · 發表于 2019-4-10 15:00

1170266020 發表于 2019-4-10 13:49
電路接錯了，怎么會亮

應該怎么接？

ID:502158 · 發表于 2019-4-10 15:02

電阻5k，電壓5v，程序代碼不用給吧？就是把P1.0置0而已，而且我認為這些都不是重點

ID:243508 · 發表于 2019-4-10 16:11

從你P1.0可以看出是51單片機，不亮原因有3： 1、供電不是5V; 2、端口配錯； 3、電阻過大（電流不夠）或過小（短路），建議阻值1K--5.1K; 4、LED燈壞了或者接反了。下次問問題，請把參數給出來，難道讓大伙去猜嗎？

ID:508887 · 發表于 2019-4-10 17:17

電路是錯的，亮不了，兄弟。

ID:509103 · 發表于 2019-4-10 20:30

電路直接短路，怎么會亮

ID:424598 · 發表于 2019-4-10 21:41

vcc接1k電阻，電阻另一端接led的正極。單片機的io口接led的負極，單片機通電時io口默認高電平，此時led不燈，當程序給io口低電平時燈才會亮

ID:496426 · 發表于 2019-4-10 21:46

電阻過小短路啦，電路都錯了

ID:342822 · 發表于 2019-4-10 22:59

曲成發表于 2019-4-10 15:02
電阻5k，電壓5v，程序代碼不用給吧？就是把P1.0置0而已，而且我認為這些都不是重點

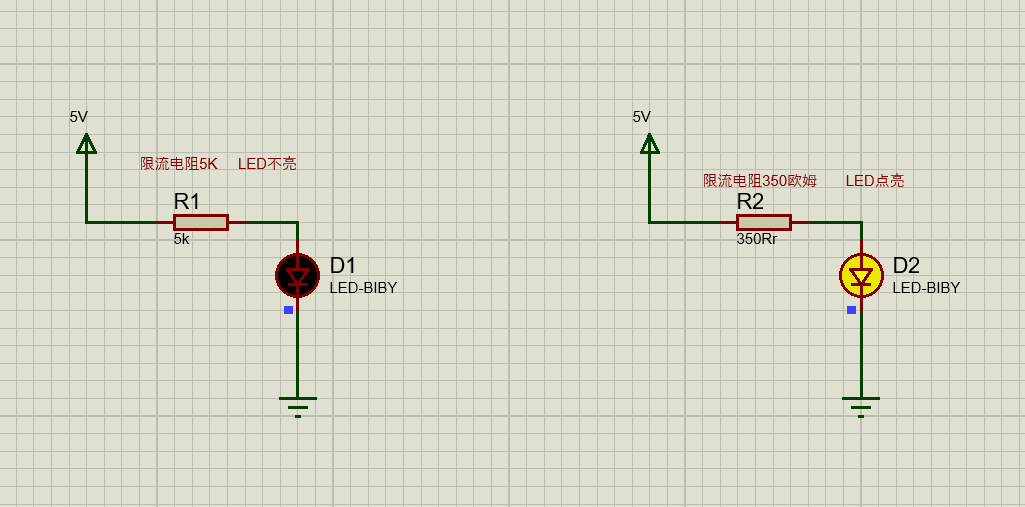

對比一下。學習一遍LED點亮條件。

ID:502158 · 發表于 2019-4-12 09:25

dsm123456789 發表于 2019-4-10 17:17
電路是錯的，亮不了，兄弟。

應該怎么接？

ID:507863 · 發表于 2019-4-12 10:15

你LED一端接電，一端去接地

ID:502158 · 發表于 2019-4-12 11:14

雖然不知道為什么，但是燈不亮的原因是發光二極管接反了。

ID:510365 · 發表于 2019-4-12 11:55

電路圖是對的可是你沒給出零件的參數呀檢查方法是1測量p1.0口是否低電平如不是則單片機程序錯誤 2手動短路p1.0口燈不亮就需要檢查你的電源和電阻與LED燈組成的回路是否有問題

ID:502460 · 發表于 2019-4-12 15:12

電源電阻參數標出來，程序發出來才好解決。你這個粗略估計是電阻阻值過大了
