單片機接繼電器的電路問題,無法吸合,求分析問題

  [復制鏈接]
跳轉到指定樓層
樓主
ID:505803 發表于 2019-4-12 16:28 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

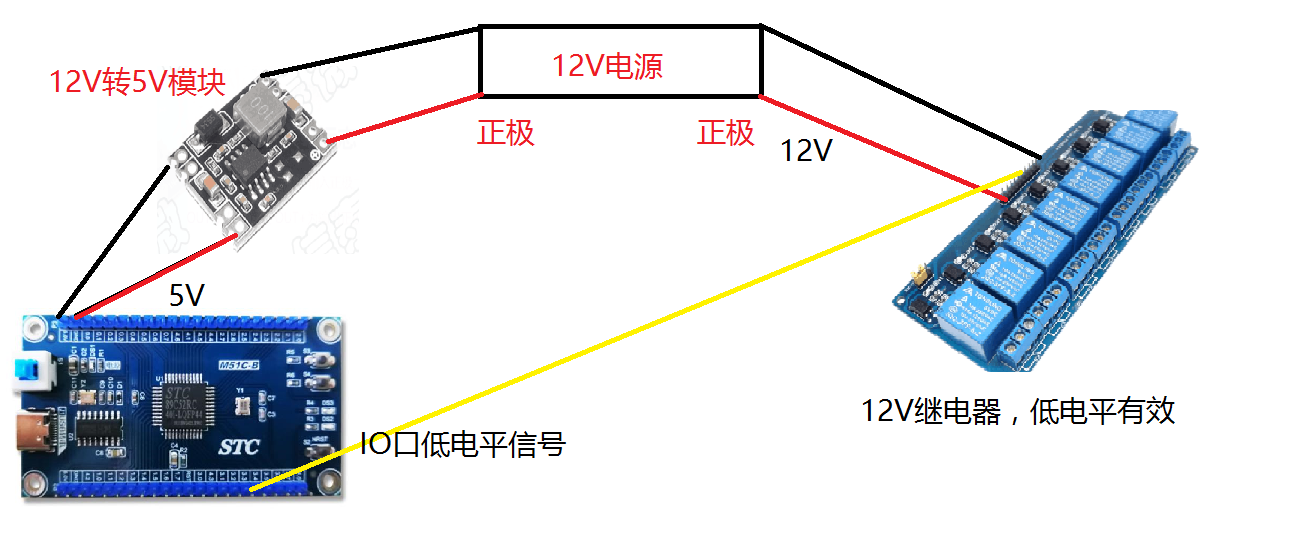

單片機是5V
繼電器是12V
不知道這樣接線對不對，為什么單片機輸出低電平信號，繼電器不吸合？
繼電器的指示燈亮，就是不吸合，我想是不是電壓不到吸合的標準，線圈無法吸合。
這個繼電器是低電平觸發有效，
那應該怎么辦
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:276442 發表于 2019-4-12 17:14 | 只看該作者
單片機IO口的驅動能力不夠，要用三極管放大才行
回復

使用道具 舉報

板凳
ID:505803 發表于 2019-4-12 18:37 | 只看該作者
低電平也不可以 嗎？沒讓單片機驅動，就只是個吸合信號
回復

使用道具 舉報

地板
ID:505803 發表于 2019-4-12 18:39 | 只看該作者
namecy 發表于 2019-4-12 17:14
單片機IO口的驅動能力不夠，要用三極管放大才行

剛才試了試，另外接了一路5V的電源到繼電器的輸入，正極，負極都吸合，
回復

使用道具 舉報

5#
ID:93224 發表于 2019-4-12 19:55 | 只看該作者
可以買個5V的繼電器12V的繼電器，需要12V電壓驅動
回復

使用道具 舉報

6#
ID:213173 發表于 2019-4-12 20:58 | 只看該作者

回復

使用道具 舉報

7#
ID:342822 發表于 2019-4-12 22:00 | 只看該作者
繼電器燈亮是電源燈還是動作燈。如果是電源燈就檢擦繼電器高低電平轉換插針是否正確。
回復

使用道具 舉報

8#
ID:473758 發表于 2019-4-12 22:14 來自觸屏版 | 只看該作者
繼電器不能直接接單片機IO口，要用三極管驅動繼電器！如果繼電器電流過大，會燒了IO口的！
回復

使用道具 舉報

9#
ID:160500 發表于 2019-4-13 08:12 | 只看該作者
確定各個模塊都是好的，先檢查電壓是否符合，再檢查電路連接是否正確
回復

使用道具 舉報

10#
ID:276442 發表于 2019-4-13 08:16 | 只看該作者
qiaohw519 發表于 2019-4-12 18:39
剛才試了試，另外接了一路5V的電源到繼電器的輸入，正極，負極都吸合，

不是電壓不夠，驅動繼電器需要足夠的電流，建議用三極管
回復

使用道具 舉報

11#
ID:505803 發表于 2019-4-13 10:01 | 只看該作者

剛才問了，繼電器的廠家工程師也說要共地，
我試了一下也是燈亮，很微弱
然后我 又試了一下，不接單片機了，直接從12轉5V模塊的線直接拉出來
可以吸合，而且不論正極負極都吸合，不知道是不是這個繼電器本身就有問題
廠家說建議直接用5V的繼電器，一樣可以帶動12V電機，接線改一下就行了，
回復

使用道具 舉報

12#
ID:510998 發表于 2019-4-13 10:08 | 只看該作者
網上有驅動模塊，可以買到
回復

使用道具 舉報

13#
ID:505803 發表于 2019-4-13 10:10 | 只看該作者
另外，建議新手不要用電壓不相同的繼電器，
回復

使用道具 舉報

14#
ID:690363 發表于 2020-3-6 21:30 | 只看該作者
因為繼電器模塊上面的輸入信號通過光耦和繼電器隔離，輸入信號和繼電器之間沒有電路上的連接，所有要給繼電器一路供電，光耦輸入端需要和單片機共地才能起作用
回復

使用道具 舉報

15#
ID:420836 發表于 2020-3-7 10:13 | 只看該作者
單片機的IO無法提供足夠的電流來驅動繼電器的線圈，需要使用IO信號來驅動MOS管或三極管來控制繼電器的線圈
回復

使用道具 舉報

16#
ID:487821 發表于 2020-3-7 11:05 | 只看該作者
你這個有光耦的,用幾V都沒事,就看是輸入高電平還是低電平,共地腳要接到光耦的地
回復

使用道具 舉報

17#
ID:487821 發表于 2020-3-7 11:06 | 只看該作者
如果和高電平觸發,單片機IO要上拉電阻
回復

使用道具 舉報

18#
ID:468535 發表于 2020-3-7 13:53 來自觸屏版 | 只看該作者
你先看繼電器前級驅動是上拉還是下拉，然后輸出相應電平，記住驅動一定要夠
回復

使用道具 舉報

19#
ID:468535 發表于 2020-3-7 13:54 來自觸屏版 | 只看該作者
還有就是單片機你得初始IO口
回復

使用道具 舉報

20#
ID:160500 發表于 2020-3-7 14:01 | 只看該作者
你這個估計是繼電器板的前級電源沒有
回復

使用道具 舉報

21#
ID:160500 發表于 2020-3-7 14:17 | 只看該作者
12V的不能用單片機IO口直接控制，要加電平轉換
回復

使用道具 舉報

22#
ID:94088 發表于 2020-3-7 21:10 | 只看該作者
單片機的IO口不能直接驅動繼電器，再有12V的繼電器不能用5V驅動.
回復

使用道具 舉報
