CS5550 AD芯片前端運放電路增益值不穩定的問題分析

ID:429271 · 發表于 2019-4-18 11:34

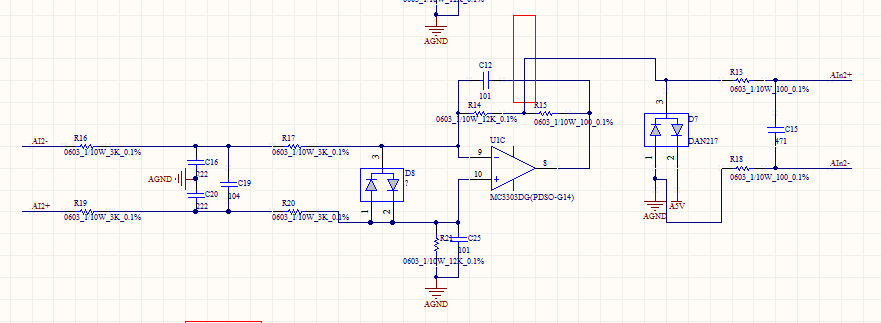

最近調試CS5550這個塊AD，設計圖紙如圖。
在調試過程中遇到問題，前端運放電路增益值不穩定。二是這個電路只能讀取差分小信號，250mv。如果增益太大，增益就不是線性的。
希望同仁能幫忙分析分析電路。

ID:401564 · 發表于 2019-4-18 18:46

把R15先短路看一下,我感覺那電阻意義不大
再分別量一下R16和R19的輸入端的對地的電壓是多少,如果對地的電壓是接近了運放的VCC的話,那輸出是肯定不穩定的,如果不是軌到軌的運放的話,一般就2倍左右的
軌到軌運放會好點
單電源的單個運放的差分意義不大,如果是一定要差分的話,就得用一般的儀表放大電路,組成一個對稱的差分放大電路,這樣的效果會好點,但我沒有實際做過,也不好指點什么
