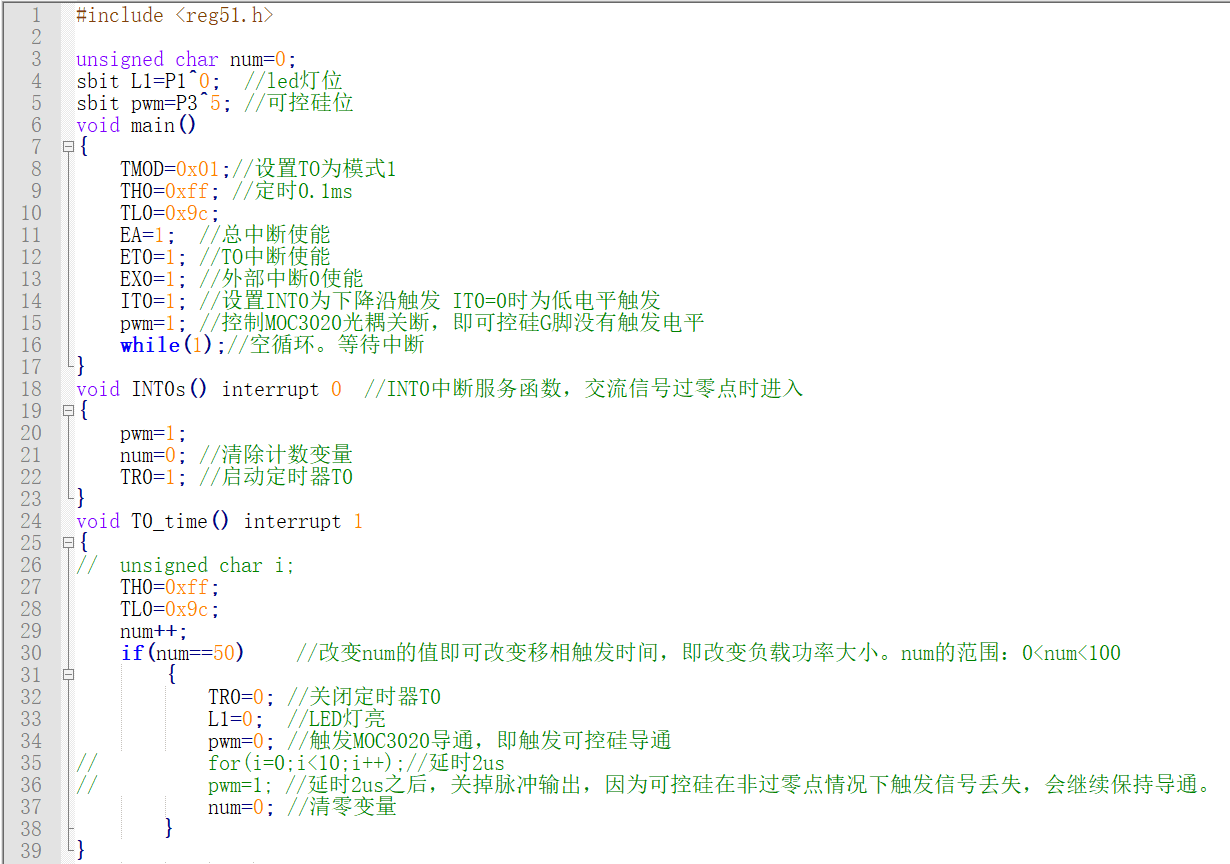

單片機定時5ms觸發可控硅，按理說應該只有110v電壓，為什么電壓降不下來？

ID:196211 · 發表于 2019-4-28 02:36

ID:883242 · 發表于 2024-1-5 18:29

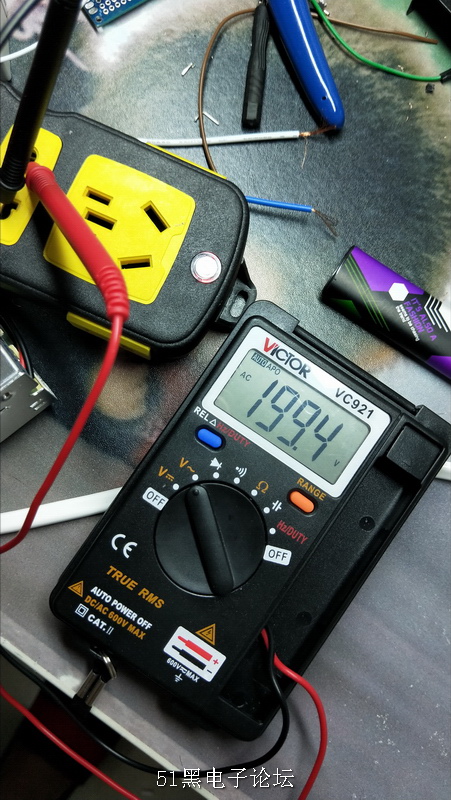

你已經做成功了，唯一的問題是你用的萬用表檔次太低沒有顯示出RMS電壓。

ID:565508 · 發表于 2019-6-18 14:03

電路感覺不對頭，你看下你的電路對不對，測試一下

ID:565508 · 發表于 2019-6-18 14:03

可能你沒有及時關掉可控硅觸發信號，

當能檢測到下降沿時，其實已經有一定的電壓，

而觸發信號又沒關閉。

ID:332444 · 發表于 2019-6-18 13:32

交流電50赫茲即20毫秒半個周期即10毫秒,5毫秒即在峰值時開啟可控硅,那么所測量到的就是變化的瞬態峰值,調節到8毫秒試看

ID:519352 · 發表于 2019-6-18 12:09

交流不能空測，要接上負載，如電阻，然后再測量電壓

ID:96682 · 發表于 2019-4-28 16:23

沒有為什么只能說是程序確定的

ID:123289 · 發表于 2019-4-28 15:44

1,用雙蹤示波器看CPU輸出的觸發波是否正確？
2,是感性負載么？

ID:158375 · 發表于 2019-4-28 13:08

這個電路，好像不對啊。好好看看BTA16的器件手冊吧。

ID:310519 · 發表于 2019-4-28 11:15

可能你沒有及時關掉可控硅觸發信號，

當能檢測到下降沿時，其實已經有一定的電壓，

而觸發信號又沒關閉。

ID:202748 · 發表于 2019-4-28 10:02

可控硅斬波，空載測電壓不準，要接上負載才可以。
