硬件電路按鍵如何消抖?

ID:503301 · 發表于 2019-4-29 20:13

跪求各位大佬按鍵消抖方法

ID:357633 · 發表于 2019-4-29 23:18

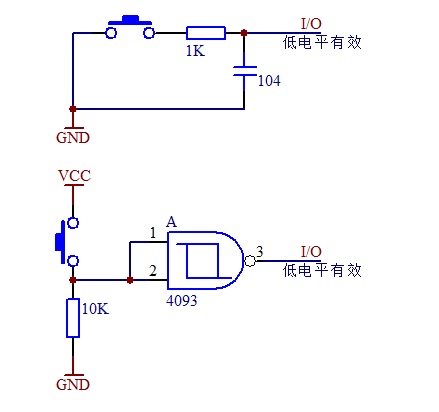

簡單的辦法并個電容，要求高的用邏輯電路

ID:401700 · 發表于 2019-4-30 00:37

可以加鎖存器

ID:160725 · 發表于 2019-4-30 08:21

采用基本RS觸發器試試

ID:262020 · 發表于 2019-4-30 09:41

電容防抖是最常見的電路應用，就看你對電路的要求啦。用回滯特征的數字電路做級隔離，也是非常好的一種方式

ID:524634 · 發表于 2019-4-30 11:04

如果要求不高可以并聯電容防抖，同時程序中連續判斷幾次

ID:229303 · 發表于 2019-4-30 13:38

滯回比較器設計兩個不同的閾值

ID:213173 · 發表于 2019-4-30 15:22

ID:525068 · 發表于 2019-4-30 15:32

電容銷抖

ID:123289 · 發表于 2019-4-30 17:10

以上都對，不過都會多花點錢。

ID:881715 · 發表于 2021-3-29 22:06

wulin 發表于 2019-4-30 15:22

非常好張知識了

ID:230742 · 發表于 2021-3-29 23:36

如果是4*4的16鍵，用8個IO口的，請參考宋老師的手把手教單片機，按鍵用一種掃描的方式，節省電容，不用延時。我感覺是最優化的按鍵編程。

ID:47286 · 發表于 2021-3-29 23:59

我一般是用個變量當計數器假設1是按下變量v就加1 斷開就清零那么只有持續累加到設定值比如10次才確定按鍵按下了

用計時器計數10~20ms比較簡單但我遇到過一批按鍵里有一部分>20ms后還有抖又不能因為一部分開關問題換一批微動開關就想了這么個辦法這樣不是死的時間有點跑題了我這是軟件方法供樓主參考吧

另外有專門的按鍵消抖芯片 MAX6816 6817 6818 6816是單路封裝非常小我感覺可以放微動開關背面 6817是兩路 6818是8路就是太貴了估計你不會用我是舍不得用啊那成本得貴多少

ID:420836 · 發表于 2021-3-30 07:46

用電容防抖, 也可以用MAX6816

ID:894154 · 發表于 2021-3-30 08:00

軟件消抖,加多一條判斷語句就夠了

ID:207421 · 發表于 2021-3-30 16:42

只適合很少量按鍵，不管是RS,還是電容，都增加了成本。
軟件延時比較適合。

ID:808634 · 發表于 2021-6-2 14:52

yzwzfyz 發表于 2019-4-30 17:10
以上都對，不過都會多花點錢。

那請問大佬有什么更好的意見呢

ID:931801 · 發表于 2021-6-2 21:45

加個帶電容，消除抖動

ID:920827 · 發表于 2021-6-2 23:30

一般都是軟硬配合的，硬件最省事的做法就是電容+電阻。不過不同容值會對波形有不同影響，要上示波器看。代碼里面要么delay一下，要么做二次判斷吧

ID:342822 · 發表于 2021-6-3 00:24

鍵盤專用芯片MM74c922

ID:517951 · 發表于 2021-6-3 08:06

簡單的就是RC消抖動，R=100歐姆，C=1000pf，可以適當調整

ID:280000 · 發表于 2021-7-8 11:09

加一定阻值的濾波電容即可

ID:97350 · 發表于 2021-7-8 17:18

并聯一個電容就可以消抖了，盡量軟件可以解決的軟件解決，降低成本

ID:947749 · 發表于 2021-7-8 17:51

軟件延時消抖

ID:950956 · 發表于 2021-7-8 20:13

加個延時然后再判斷就行了

ID:883242 · 發表于 2021-7-8 20:30

bing image"debounce circuit"，電路太多就不貼了，你自己去看吧。
