AD17出現的一個問題（BUG）

[復制鏈接]
跳轉到指定樓層
#





今天在畫原理圖時遇到的一個問題，當放入了-5V網絡之后我的地網被自動并入了-5的網，兩者本身無電氣連接的關系，在生成PCB時它將我的地網全變成了-5V，導致我原來已經畫好的地全成了-5V的網絡，解決方法是把UDDATA PCB中GND TO -5V這一項去掉，但我對這個現象仍感覺很奇怪，是AD17之前存在的BUG嗎？

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

5#
ID:487133 發表于 2019-6-3 21:43 | 只看該作者
突然看到這個帖子，重新看了一遍電路的確是自己的失誤造成了該錯誤并不是BUG,如果管理員看到的話也麻煩刪一下帖子。
回復

使用道具 舉報

地板
ID:276663 發表于 2019-5-23 12:23 | 只看該作者

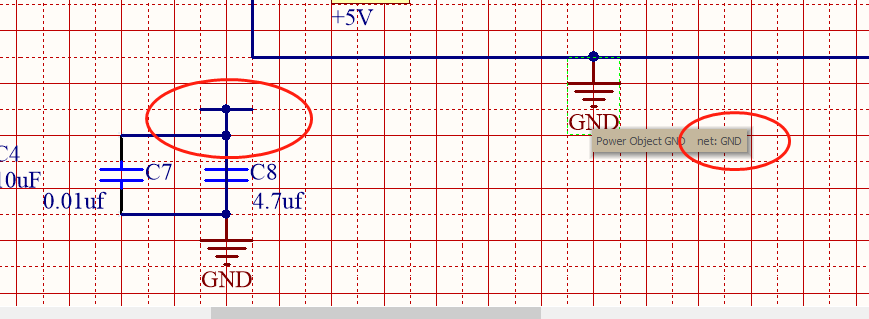

明明是你自己畫短路了，電容中間一根直線你看不到嗎？
回復

使用道具 舉報

板凳
ID:140489 發表于 2019-5-23 11:31 | 只看該作者
-5V 和地畫斷路了，哪里是什么bug，
回復

使用道具 舉報

沙發
ID:382890 發表于 2019-5-13 17:15 | 只看該作者
原理圖上-5V和地短了
回復

使用道具 舉報

樓主
ID:487133 發表于 2019-5-5 20:15 | 只看該作者
主貼的那個方法仍然會導致各種奇葩問題，后面真正解決的方法是把上圖這個-5V先不添加更新PCB，然后在添加這個-5V更新就好了。鼓搗了半天雖然解決了但還是不明白產生的原因，原理圖都沒變都后來就能正常更新PCB了，感覺就是BUG吧。
回復

使用道具 舉報
