里面包含一些線寬，過孔規則的設置，詳細介紹了四層板的原理以及經常使用的命令。以及一些布局布線方法。
目錄
了解四層板以及常用規則。
多頁原理圖結合的介紹。
疊層的操作。
正片與負片的介紹。
埋盲孔的設置與放置。
關于PCB扇孔,pcb布局的處理。
內電層分割處理。
高速pcb補充。

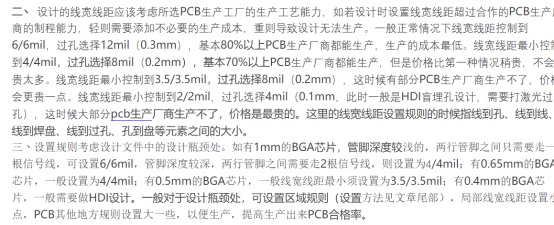

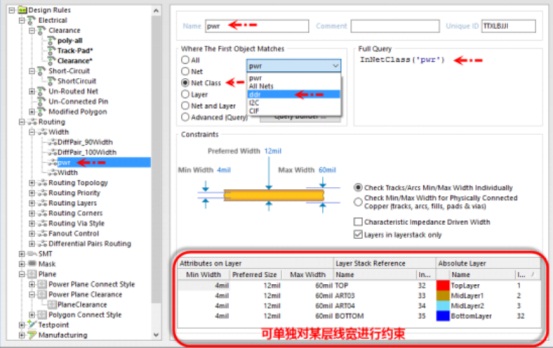

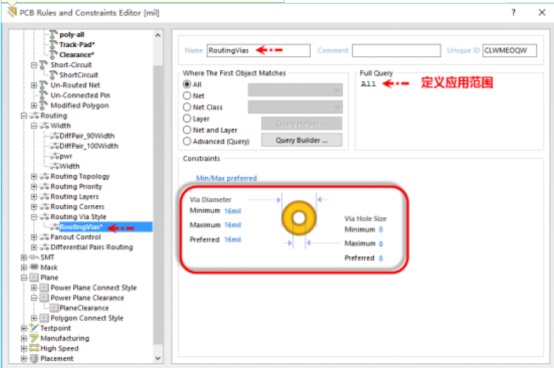

第一節，四層板以及常用規則 在基于有二層板的基礎上進入四層板。那么二層板與四層板的區別在哪里呢？ 四層板就是在雙面板(二層板)的基礎上再經過壓合,壓合的時候會在雙面板兩面分別加上PP和銅箔,再經過高溫高壓而壓成多層板.簡單來講,就是四層板有內層,在流程上來講會經過內層蝕刻出一些線路,在經過壓合壓制而成.雙面板就是直接將送過來的板料裁切好后就可以鉆孔制作了. 制作PCB首先我們需要從規則入手，設置一個好的規則可以事半功倍。由于規則設置太過繁多在基于AD軟件的基礎下我列出一些簡單的規則設置： 一般的信號線設置為6mil,其余的電源線3.3v以及5v分別可以設置10mil.20mil。當然這都是經驗值。看實際情況而定。 過孔規則：一般來說一塊板子上的過孔型號在兩三種左右。不宜過多。信號線的過孔可以設置為如圖，而電源類可做相應更改。 - 銅皮規則：一般來說可做如下更改
好了規則就簡單的介紹到這里。接下來就是步入四層板的設置了。

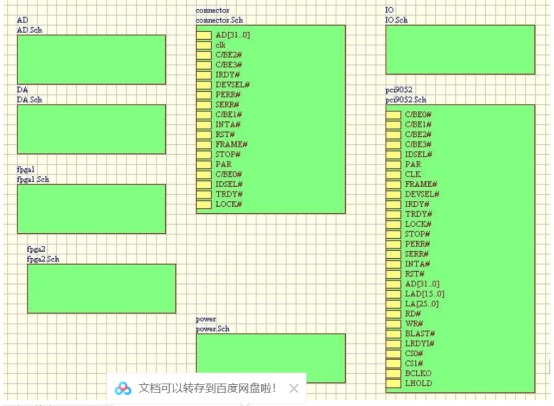

多頁原理圖結合的介紹 根據自己的電路適當?shù)陌颜麄�電路分為幾頁即為幾個模塊，可以更清楚層次結構。一起來看看怎么建立多頁原理圖。在工具欄找到兩樣圖標就好了分別是 ，一個是模塊，一個是連接標號。總體效果如下圖。 當然還有更簡單的方式，在放置一欄找到離圖連接（快捷鍵pc），放置符號如圖 在你需要與其他頁連接起來的地方放上并添加網絡即可。 最后畫完原理圖對整個編譯，無誤便可導入pcb工程。

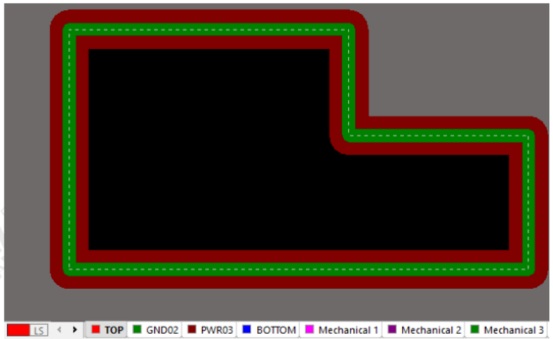

疊層的操作 接下來就是最激動人心的時刻啦，開始疊層。 接下來是一張效果圖。 看最下面就會有我們添加的層。到此為止我們的層疊就算添加完了。對于正負片就看你的需要然后設置。

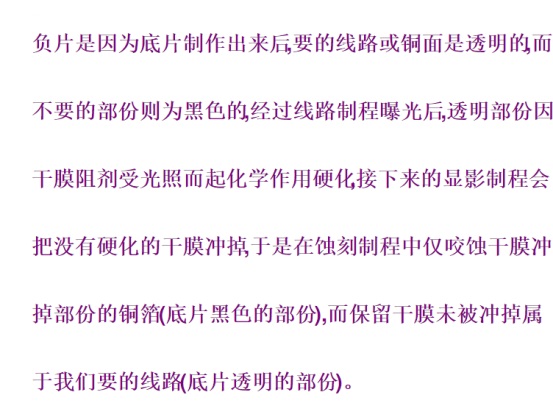

正片與負片的介紹在上一步驟我們涉及到了正片與負片的知識，那么什么是正片，什么是負片呢？ 簡單的來說就是正片就是所見即所得，負片就是所見即非得。 正片走的線是銅的區域，也就是導通區域。其余的地方則是不導通的。 而負片則與正片相反，負片就是一整塊的銅，而走線的區域則是不導通的。詳細解釋請看下圖
正片與負片很好理解的。

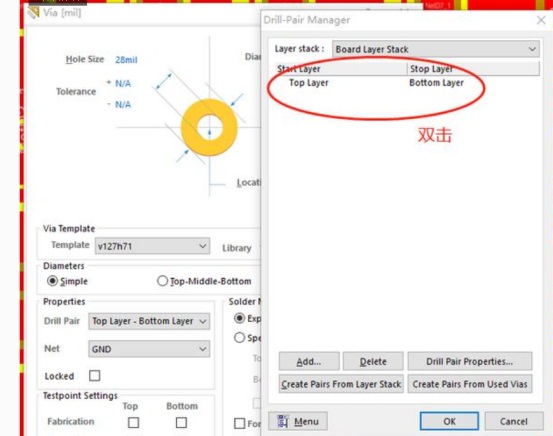

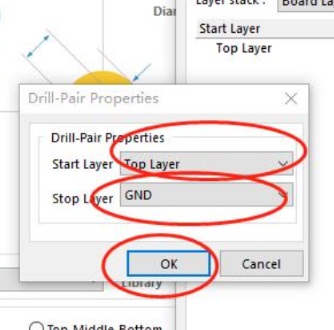

埋盲孔的設置與放置 什么是盲孔,埋孔呢？拿來干嘛呢？在什么時候要用到呢？盲孔就是字面意思，就是不穿透板層的孔，埋孔就是在板層中間打孔連接中間的板層，一般我們都是用過孔嘛！埋盲孔的作用就是可以擁有更寬闊的布線區域，能夠有效的解決信號的完整性問題。盲孔也分為多階盲孔，如示意圖 。那么它是怎么設置的呢？ 在設置過孔的頁面找到如圖 ，接下來進入以下的頁面。  根據需要設置那層到那層就ok了。 關于PCB的扇孔處理 一個好的扇孔方式可以給布線留下更寬闊的空間，很多時候我們沒有注意到這個問題結果導致最后走線的時候修修改改的，總的來說布好過孔需要開動我們的腦筋，根據實際情況把過孔打的更整齊更規范更好看。這樣就可使我們的四層板更加完美！當然這些都是需要一定經驗的！那么我們一起學習一下大師傅布的孔吧！多根走線時排列整齊 ，當需要在多個過孔中間過線時 。等等，如果需要了解更多更優秀的布孔方式就需要多看看大師的作品了。 關于pcb布局的處理，一般來說既然到了四層板我們有很多需要處理的元器件的，還有許多不同的模塊，我們可以將我們的交互式布局開啟，然后設置我們的原理圖與pcb形成一種垂直分離的狀態，這離就不做詳細的介紹了，可以去看看二層板的設置。最后模塊化布局！可以更清晰使我們的走線更優化！好了，基于這些處理我推薦可以去pcb論壇找找看看！吸取別人的經驗！
分割處理
對于內電層分割處理，這里專門提出來就是因為對于四層板我們通常會用到不同的電源以及GND，直流，交流，電源大小的不同都有必要進行內電層的分割！為了減少一點篇幅 對于電源分割有幾點有必要說明就是每一塊的間隔起碼也要12mil以上，如果太近了阻抗會很大，這樣會使板子發燙嚴重甚至燒毀！
高速四層板的補充 四層板我認為主要就是一些信號的處理和電源的處理有些復雜，要優化自己的布局走線。電源板與高速板的處理會有很大的差別，對于高速四層板，我們經常性的會使用差分線以及蛇形等長線，對于差分線又會涉及一個阻抗的計算。還有重要的一點就是拓?fù)浣Y(jié)構，點到點等長,菊花鏈等長拓?fù)浣Y(jié)構,T形等長拓?fù)浣Y(jié)構。關于這些知識就只有大家去找資源積累了。這是一個龐大的知識體系！
