51單片機和Proteus仿真的呼吸燈程序設計 親測可用

[復制鏈接]
ID:517871 發表于 2019-5-9 16:13 | 顯示全部樓層 |閱讀模式
基于51單片機和Proteus仿真的呼吸燈設計，包含C語言源程序及Proteus仿真電路圖，親測完全可用

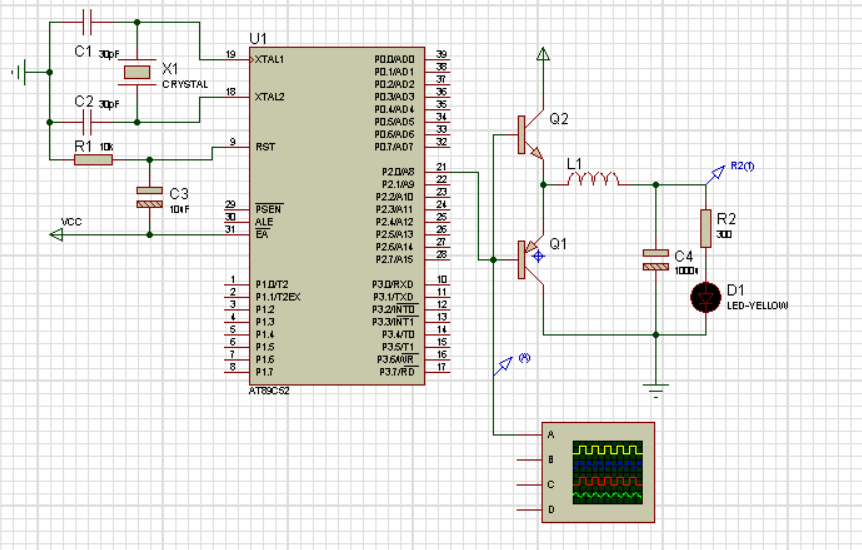

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include <AT89X52.h>

  3. #define MAX 0x50   //定時上限定義
  4. #define MIN 0x00   //定時下限定義
  5. #define TIMELINE 11         //時間分頻常數
  6. #define TRUE  1
  7. #define FALSE 0             //標志位常數

  9. unsigned int TimeCounter;
  10. bit ArrowFlg = 0;         //方向標志位
  11. unsigned char upCounter,downCounter;    //增加計數器和減少計數器

  13. sbit LED=P2^0;

  15. //T0的中斷服務子函數
  16. void T0Deal() interrupt 1 using 0
  17. {
  18.         TH0=0xf1;
  19.         TL0=0xf1;
  20.         TR0=1;
  21.         TimeCounter++;  //定時計數器增加
  22.         if(TimeCounter == TIMELINE)
  23.         {
  24.                 if((upCounter == MAX)&&(downCounter == MIN))  //計數方向標志位切換
  25.     {
  26.       ArrowFlg = FALSE;
  27.     }
  28.                 if((upCounter == MIN)&&(downCounter == MAX))
  29.     {
  30.       ArrowFlg= TRUE;
  31.     }
  32.                 if(ArrowFlg == 1)   //如果是增加計數
  33.     {
  34.       upCounter++;
  35.       downCounter--;
  36.     }
  37.                 else               //如果是減少計數
  38.     {
  39.       upCounter--;
  40.       downCounter++;
  41.     }
  42.                 TimeCounter=0;
  43.         }
  44. }
  45. //延時函數
  46. void Delay(unsigned int i)
  47. {
  48.         unsigned int j;
  49.         while(i--)
  50.         {
  51.                 for(j=0;j<32;j++);     //延時
  52.         }
  53. }

  55. void main()
  56. {
  57.         upCounter = MIN;
  58.         downCounter = MAX;     //計數器初始化
  59.         TMOD = 0x01;          //設置定時器工作方式
  60.         TH0 = 0xF0;
  61.         TL0 = 0xF0 ;          //T0初始化值
  62.         EA = 1;
  63.         ET0 = 1;              //開中斷
  64.         TR0 = 1;              //啟動T0
  65.         while(1)
  66.         {
  67.                 LED=0;            //輸出變化的PWM波形
  68.                 Delay(downCounter);
  69.                 LED=1;
  70.                 Delay(upCounter);
  71.         }
  72. }
復制代碼

所有資料51hei提供下載:
基于51單片機和Proteus仿真的呼吸燈設計.zip (50.7 KB, 下載次數: 57)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:566491 發表于 2019-6-19 16:12 | 顯示全部樓層
我試的怎么是一閃一閃的  沒有呼吸的感覺
回復

使用道具 舉報

ID:749778 發表于 2020-5-12 11:07 | 顯示全部樓層
電感和電容在這個圖里起什么作用
回復

使用道具 舉報
