單片機控制繼電器電路方面的問題

[復制鏈接]
回帖獎勵 5 黑幣 回復本帖可獲得 5 黑幣獎勵! 每人限 1 次
ID:385151 發表于 2019-5-10 08:18 | 顯示全部樓層 |閱讀模式

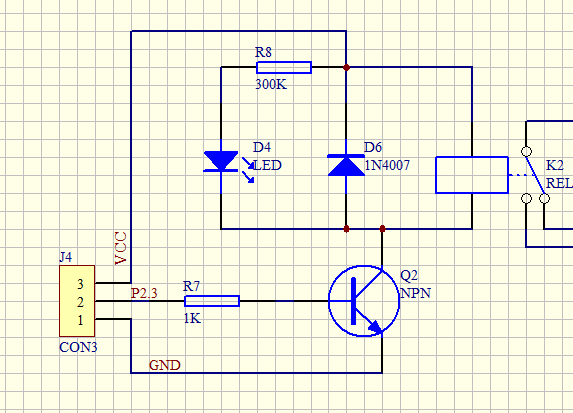

對于繼電器電路和三極管控制不是很熟悉,現在身邊沒有儀器可以用于測量,電阻也只有4.7k的,請問這個電路為什么沒有辦法實現繼電器控制動作?我是用按鍵控制串口輸出高低電平的,lcd1602顯示高低電平,電路指示燈會亮,但是繼電器不動。
我嘗試過另一種接法,1k電阻接基極和vcc,基極接串口,可以實現繼電器動作,但是lcd不顯示高低電平。
請問有朋友能幫忙解答一下嗎?或者有朋友能提供一個能控制繼電器動作,lcd也能顯示的電路嗎?
不勝感激。

回復

使用道具 舉報

ID:213173 發表于 2019-5-10 09:46 | 顯示全部樓層
IO口高電平驅動能力非常低,要加1~3K上拉電阻,R8阻值太大,改1~3K后LED才可能亮。

回復

使用道具 舉報

ID:123289 發表于 2019-5-10 12:14 | 顯示全部樓層
看了你的圖,認為:你需要讀元件的手冊,重點是:LED和繼電器、三極管。
回復

使用道具 舉報

ID:373636 發表于 2019-5-10 12:19 | 顯示全部樓層
E:\delay

請參考,看不到你完整的圖紙,不好說
回復

使用道具 舉報

ID:532467 發表于 2019-5-10 14:06 | 顯示全部樓層
IO口高電平驅動能力非常低,要加上拉電阻,由于R8阻值太大。
回復

使用道具 舉報

ID:532871 發表于 2019-5-10 18:51 | 顯示全部樓層
主要就是LED和繼電器、三極管
回復

使用道具 舉報

ID:149451 發表于 2019-5-12 07:43 | 顯示全部樓層
2樓圖改的對,3樓提示很重要!VCC幾伏?繼電器額定電壓幾伏?這是需要匹配的,如果你VCC+5V,而繼電器是12V或更高的,那是驅動不了的。所以要閱讀好元件手冊
回復

使用道具 舉報
