基于單片機的電子時鐘設計，要求：
（１）實時顯示當前時間；
（２）能夠對時間進行設置；
（３）包括年月日，小時，分鐘，秒．
（４）整點提醒功能．
經過一周的時間已實現上述功能，故在此分享一下；
具體代碼如下：
#include<reg51.h>
#define uChar unsigned char
#define uInt unsigned int
uChar a[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
uChar b[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
uChar second=50,minute=59,hour=12,year=18,month=07,day=21,count;
sbit Key1 = P3^0; //計時停止
sbit Key2 = P3^1; //調位
sbit Key3 = P3^2; //加一
sbit Key4 = P3^3; //切換
sbit Buzzer=P1^1;
/*********************延遲函數********************/
void Delay(uInt t)
{
while(t)
{
t--;
}
}
/*********************時分秒顯示函數*******************/
void Dispaly1(uChar second,uChar minute,uChar hour)
{
/*********************第一位數碼管*********************/
P2=b[0];
P0=a[hour/10];
Delay(10);
/*********************第二位數碼管*********************/
P2=b[1];
P0=a[hour%10];
Delay(10);
/*********************第三位數碼管*********************/
P2=b[2];
P0=0x40;
Delay(10);
/*********************第四位數碼管*********************/
P2=b[3];
P0=a[minute/10];
Delay(10);
/*********************第五位數碼管*********************/
P2=b[4];
P0=a[minute%10];
Delay(10);
/*********************第六位數碼管*********************/
P2=b[5];
P0=0x40;
Delay(10);
/*********************第七位數碼管*********************/
P2=b[6];
P0=a[second/10];
Delay(10);
/*********************第八位數碼管*********************/
P2=b[7];;
P0=a[second%10];
Delay(10);
}

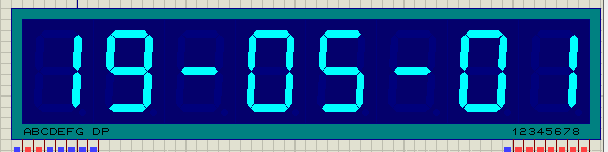

/*********************年月日顯示函數********************/
void Dispaly2(uChar day,uChar month,uChar year)
{
P2=b[0];
P0=a[day/10];
Delay(10);
P2=b[1];
P0=a[day%10];
Delay(10);
P2=b[2];
P0=0x40;
Delay(10);
P2=b[3];
P0=a[month/10];
Delay(10);
P2=b[4];
P0=a[month%10];
Delay(10);
P2=b[5];
P0=0x40;
Delay(10);
P2=b[6];
P0=a[year/10];
Delay(10);
P2=b[7];
P0=a[year%10];
Delay(10);
}
/*********************時鐘按鍵掃描函數*********************/
void Keyscan1()
{
static uChar i=0,j=0;
if(Key1==0)
{
Delay(10); //消抖
if(Key1==0)
while(!Key1); //等待按鍵彈
i++;
}
/*時鐘暫停功能*/
if(i%2==1)
{
TR0=0;/*如果是奇數次按鍵自然關閉定時器0*/
}
if(i%2==0)
{
TR0=1;/*如果是偶數次按鍵則打開定時器0*/
}
/*時鐘調位和數值加一功能*/
if(Key2==0)
{
Delay(10);
if(Key2==0)
while(!Key2);
j++;
}
if(j%4==1)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
second++;
if(second==60)
second=0;
}
}
if(j%4==2)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
minute++;
if(minute==60)
minute=0;
}
}
if(j%4==3)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
hour++;
if(hour==24)
hour=0;
}
}
}
/*日期按鍵掃描函數*/
void Keyscan2()
{
static uChar m=0,n=0;
if(Key1==0)
{
Delay(10);
if(Key1==0)
while(!Key3);
m++;
}
if(m%2==1)
{
TR0=0;/*奇數次按鍵則關閉定時器0*/
}
if(m%2==0)
{
TR0=1;/*偶數次按鍵則打開定時器0*/
}
if(Key2==0)
{
Delay(10);
if(Key2==0)
while(!Key2);
n++;
}
/*日期調位和日期加一功能*/
if(n%4==1)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
day++;
if(day==30)
day=0;
}
}
if(n%4==2)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
month++;
if(month==12)
month=0;
}
}
if(n%4==3)
{
if(Key3==0)
{
Delay(10);
if(Key3==0)
while(!Key3);
year++;
if(year==99)
year=0;
}
}
}
/************************************************/
/***************主函數***************************/
/************************************************/
void main()
{
TMOD=0x01; /*定時器以方式一工作*/
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;/*10ms計時*/
EA=1;
ET0=1;/*允許定時器0中斷*/
TR0=1;/*打開定時器0*/
while(1)
{
static uChar h=0;
/*時鐘和日期切換功能*/
if(Key4==0)
{
Delay(10);
if(Key4==0)
while(!Key4);
h++;
}
if(h%2==0)/*如果按鍵偶數次則顯示時鐘*/
{
Dispaly1(second,minute,hour);
Keyscan1();
}
if(h%2==1)/*如果按鍵奇數次則顯示日期*/
{
Dispaly2(year,month,day);
Keyscan2();
}
}
}
/**********************中斷函數**************************/
void time0_int(void) interrupt 1
{
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
count++;
if(count==100)/*10ms??ê±￡???100′??ò??o?1s*/
{
count=0;
second++;
if(second==60)
{
second=0;
minute++;
if(minute==60)
{
minute=0;
hour++;
if(hour==24)
{
hour=0;
day++;
if(day==30)
{
day=0;
month++;
if(month==12)
{
month=0;
year++;
if(year==99)
{
year=0;
}
}
}
}
}
}
}
/*判斷整點提醒*/
if(second==00&&minute==00)
Buzzer=0;
else
Buzzer=1;
}
|
