單片機紅外遙控智能電風扇設計資料

[復制鏈接]

電梯直達

樓主

ID:321563 發表于 2019-5-19 12:54 | 只看該作者 |只看大圖回帖獎勵

|倒序瀏覽 |閱讀模式

紅外遙控智能電風扇實物圖紙程序共享

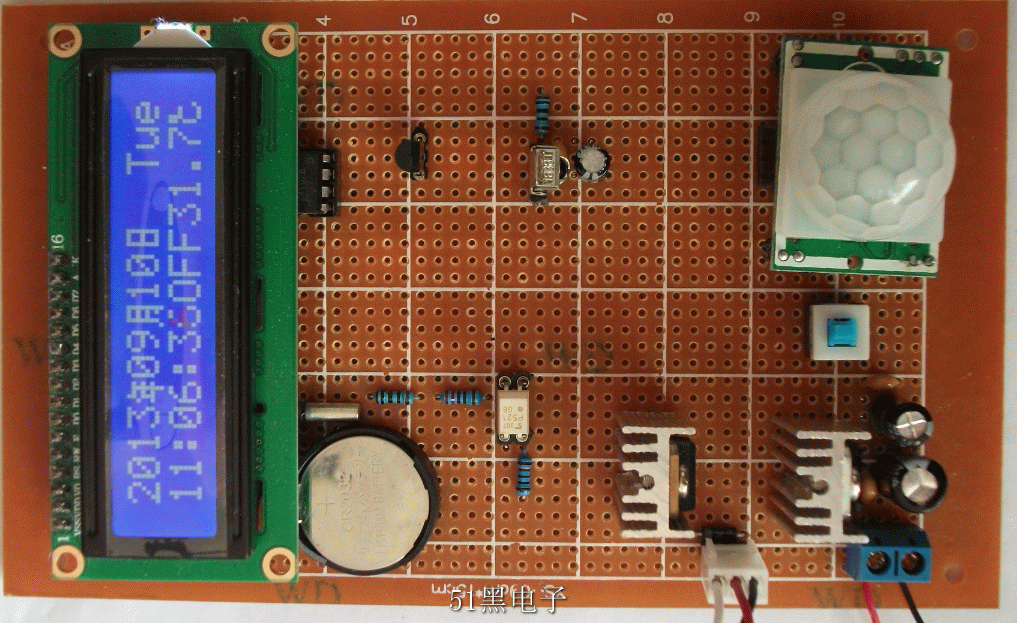

制作出來的實物圖如下：

電路原理圖如下：

單片機源程序如下:

//宏定義
#define uchar unsigned char
#define uint unsigned int
//頭函數
#include <stc12c5a60s2.h>
#include <AT24C02.h>
//溫度傳感器標志變量
uchar flag=1;
#include <DS18B20.h>
#include <Ds1302.h>
#include <Lcd.h>
#include <Data.h>
//熱釋電傳感器
sbit RR=P3^4;
//是否有人狀態鬧鈴狀態風速狀態
uchar R=1,L=1,FS=0;
//讀取溫度
uint TT=0;
//開機時分秒
uchar OS=0,OF=0,OM=0;
//關機時分秒
uchar ClS=0,ClF=0,ClM=0;
//模式
uchar Mode=0;
//調整位光標
uchar Modes=0;
//暫時保存狀態
uchar Modetemp=0;
//時間計算
#define Imax 14000 //此處為晶振為11.0592時的取值,
#define Imin 8000 //如用其它頻率的晶振時,
#define Inum1 145 //要改變相應的取值。
#define Inum2 700
#define Inum3 3000
//解碼變量
unsigned char Im[4]={0x00,0x00,0x00,0x00};
//全局變量
uchar f;
unsigned long m,Tc;
uchar IrOK;
//延時
void delayHW(uchar i);
//PWM脈沖占空比調節
void pwm_set(uchar a);
//PWM初始化
void initpwm();
//外部中斷定時器0寄存器初始化
void Init();
//主函數
void main()
{
//PWM脈沖
initpwm();
//外部中斷定時器0寄存器初始化
Init();
//屏幕初始化
Init_LCD();
//時鐘初始化
Ds1302_Init();
//EEPROM初始化
initeeprom();
//寫
/* write_add(0x00,L);
write_add(0x01,OS);
write_add(0x02,OF);
write_add(0x03,OM);
write_add(0x04,ClS);
write_add(0x05,ClF);
write_add(0x06,ClM);*/
//讀
L=read_add(0x00);
OS=read_add(0x01);
OF=read_add(0x02);
OM=read_add(0x03);
ClS=read_add(0x04);
ClF=read_add(0x05);
ClM=read_add(0x06);
//發送溫度轉換
tmpchange();
//發送溫度轉換
tmpchange();
//讀取溫度
TT=tmp();
//初始化
pwm_set(0xff);
//讀取時間
while(1)
{
//發送溫度轉換
tmpchange();
//讀取溫度
TT=tmp();
//讀取人員狀況
//有人
if(RR==1)
{
R=0;
}
//無人
else
{
R=1;
}
//模式處理
//自動開機
if(Mode==2)
{
//有人開啟風扇
if(R==1)
{
//溫度調整0檔關閉
if(TT<=300)
{
pwm_set(0xff);
FS=0;
}
//1檔
else if(TT>300&&TT<=320)
{
pwm_set(50);
FS=1;
}
//2檔
else if(TT>320&&TT<=340)
{
pwm_set(10);
FS=2;
}
//3檔
else if(TT>340)
{
pwm_set(0);
FS=3;
}
}
//無人關閉風扇
else
{
pwm_set(0xff);
FS=0;
}
}
//讀取時間
Ds1302_Read_Time();
//LCD實時刷新
LCD_Write_Time(time_buf1,TT,R,L,FS,Mode);
//延時不然芯片會發熱
delay_LCD(50);
//如果開啟定時定時后轉為自動模式
if(L==1&&time_buf1[4]==OS&&time_buf1[5]==OF&&time_buf1[6]==OM)
{
Mode=2;
}
else if(L==3&&time_buf1[0]==OS&&time_buf1[5]==OF&&time_buf1[6]==OM)
{
Mode=2;
}
else if(L==2&&time_buf1[4]==ClS&&time_buf1[5]==ClF&&time_buf1[6]==ClM)
{
Mode=0;
pwm_set(0xff);
}
else if(L==3&&time_buf1[4]==ClS&&time_buf1[5]==ClF&&time_buf1[6]==ClM)
{
Mode=0;
pwm_set(0xff);
}
//紅外命令處理
if(IrOK==1)
{
//標志變量清空
IrOK=0;
//開機關機按鍵
if(Im[2]==0x45)
{
//關機變開機
if(Mode==0)
{
Mode=1;
}
//開機變關機或自動變關機
else if(Mode==1||Mode==2)
{
Mode=0;
pwm_set(0xff);
}
}
//自動模式/手動模式切換
else if(Im[2]==0x15)
{
//手動切自動
if(Mode==1)
{
Mode=2;
}
//自動切手動
else if(Mode==2)
{
Mode=1;
}
}
//風速手動調節0檔
else if(Im[2]==0x16)
{
//手動模式
if(Mode==1)
{
pwm_set(0xff);
}
}
//風速手動調節1檔
else if(Im[2]==0x0c)
{
//手動模式
if(Mode==1)
{
pwm_set(0x50);
}
}
//風速手動調節2檔
else if(Im[2]==0x18)
{
//手動模式
if(Mode==1)
{
pwm_set(0x10);
}
}
//風速手動調節3檔
else if(Im[2]==0x5e)
{
//手動模式
if(Mode==1)
{
pwm_set(0x00);
}
}
//是否開啟鬧鈴
else if(Im[2]==0x0d)
{
L++;
//開啟到關閉
if(L==4)
{
L=0;
}
//////////////////////保存
//寫
delay_LCD(20);
write_add(0x00,L);
}
//調整開機時間
else if(Im[2]==0x44)
{
//屏幕初始化
Init_LCD_ONTime();
//時間調整
Modetemp=Mode;
Mode=4;
Modes=0;
//時間刷新
LCD_time(OS,OF,OM);
//開啟光標
write_com(0x0F);
write_com(0x06);
write_com(0x80+40+11);
//設置好跳出
while(Mode==4)
{
//紅外命令處理
if(IrOK==1)
{
//標志變量清空
IrOK=0;
//退出并保存
if(Im[2]==0x44)
{
Mode=Modetemp;
//保存
//寫
delay_LCD(20);
write_add(0x01,OS);
delay_LCD(20);
write_add(0x02,OF);
delay_LCD(20);
write_add(0x03,OM);
}
//左移光標
else if(Im[2]==0x07)
{
Modes++;
if(Modes==3)
Modes=0;
}
//右移光標
else if(Im[2]==0x09)
{
Modes--;
if(Modes==0xff)
Modes=2;
}
//光標值+
else if(Im[2]==0x40)
{
//秒++
if(Modes==0)
{
OM++;
if(OM==60)
{
OM=0;
}
}
//分++
else if(Modes==1)
{
OF++;
if(OF==60)
{
OF=0;
}
}
//時++
else if(Modes==2)
{
OS++;
if(OS==24)
{
OS=0;
}
}
}
//光標值-
else if(Im[2]==0x19)
{
//秒--
if(Modes==0)
{
OM--;
if(OM==0xff)
{
OM=59;
}
}
//分--
else if(Modes==1)
{
OF--;
if(OF==0xff)
{
OF=59;
}
}
//時--
else if(Modes==2)
{
OS--;
if(OS==0xff)
{
OS=23;
}
}
}
//時間刷新
LCD_time(OS,OF,OM);
//光標設置
switch(Modes)
{
case 0:
{
write_com(0x80+0x40+11);
break;
}
case 1:
{
write_com(0x80+0x40+8);
break;
}
case 2:
{
write_com(0x80+0x40+5);
break;
}
}//Switch
}
}//while end
//屏幕初始化
Init_LCD();
}
//調整關機時間
else if(Im[2]==0x43)
{
//屏幕初始化
Init_LCD_OFFTime();
//時間調整
Modetemp=Mode;
Mode=5;
Modes=0;
//時間刷新
LCD_time(ClS,ClF,ClM);
//開啟光標
write_com(0x0F);
write_com(0x06);
write_com(0x80+40+11);
//設置好跳出
while(Mode==5)
{
//紅外命令處理
if(IrOK==1)
{
//標志變量清空
IrOK=0;
//退出并保存
if(Im[2]==0x43)
{
Mode=Modetemp;
//保存
//寫
delay_LCD(20);
write_add(0x04,ClS);
delay_LCD(20);
write_add(0x05,ClF);
delay_LCD(20);
write_add(0x06,ClM);
}
//左移光標
else if(Im[2]==0x07)
{
Modes++;
if(Modes==3)
Modes=0;
}
//右移光標
else if(Im[2]==0x09)
{
Modes--;
if(Modes==0xff)
Modes=2;
}
//光標值+
else if(Im[2]==0x40)
{
//秒++
if(Modes==0)
{
ClM++;
if(ClM==60)
{
ClM=0;
}
}
//分++
else if(Modes==1)
{
ClF++;
if(ClF==60)
{
ClF=0;
}
}
//時++
else if(Modes==2)
{
ClS++;
if(ClS==24)
{
ClS=0;
}
}
}
//光標值-
else if(Im[2]==0x19)
{
//秒--
if(Modes==0)
{
ClM--;
if(ClM==0xff)
{
ClM=59;
}
}
//分--
else if(Modes==1)
{
ClF--;
if(ClF==0xff)
{
ClF=59;
}
}
//時--
else if(Modes==2)
{
ClS--;
if(ClS==0xff)
{
ClS=23;
}
}
}
//時間刷新
LCD_time(ClS,ClF,ClM);
//光標設置
switch(Modes)
{
case 0:
{
write_com(0x80+40+11);
break;
}
case 1:
{
write_com(0x80+40+8);
break;
}
case 2:
{
write_com(0x80+40+5);
break;
}
}//Switch
}
}//while end
//屏幕初始化
Init_LCD();
}
//時間調整
else if(Im[2]==0x47)
{
//屏幕初始化
Init_LCD();
//讀取時間
Ds1302_Read_Time();
//LCD實時刷新
LCD_Write_Time(time_buf1,TT,R,L,FS,Mode);
//延時不然芯片會發熱
delay_LCD(50);
//時間調整
Modetemp=Mode;
Mode=3;
Modes=0;
//開啟光標
write_com(0x0F);
write_com(0x06);
write_com(0x80+40+7);
//進入調整
while(Mode==3)
{
//紅外命令處理
if(IrOK==1)
{
//標志變量清空
IrOK=0;
//跳出調整
if(Im[2]==0x47)
{
Mode=Modetemp;
}
//左移光標
else if(Im[2]==0x07)
{
Modes++;
if(Modes==6)
Modes=0;
}
//右移光標
else if(Im[2]==0x09)
{
Modes--;
if(Modes==0xff)
Modes=5;
}
//光標值+
else if(Im[2]==0x40)
{
//秒++
if(Modes==0)
{
time_buf1[6]++;
if(time_buf1[6]==60)
{
time_buf1[6]=0;
}
}
//分++
else if(Modes==1)
{
time_buf1[5]++;
if(time_buf1[5]==60)
{
time_buf1[5]=0;
}
}
//時++
else if(Modes==2)
{
time_buf1[4]++;
if(time_buf1[4]==24)
{
time_buf1[4]=0;
}
}
//年++
else if(Modes==3)
{
time_buf1[1]++;
if(time_buf1[1]==99)
{
time_buf1[1]=0;
}
}
//月++
else if(Modes==4)
{
time_buf1[2]++;
if(time_buf1[2]==13)
{
time_buf1[2]=1;
}
}
//日++
else if(Modes==5)
{
time_buf1[3]++;
if(time_buf1[3]==(YDay(time_buf1[1],time_buf1[2])+1))
{
time_buf1[3]=1;
}
time_buf1[7]=Conver_week(time_buf1[1],time_buf1[2],time_buf1[3]);
}
}
//光標值-
else if(Im[2]==0x19)
{
//秒--
if(Modes==0)
{
time_buf1[6]--;
if(time_buf1[6]==0xff)
{
time_buf1[6]=59;
}
}
//分--
else if(Modes==1)
{
time_buf1[5]--;
if(time_buf1[5]==0xff)
{
time_buf1[5]=59;
}
}
//時--
else if(Modes==2)
{
time_buf1[4]--;
if(time_buf1[4]==0xff)
{
time_buf1[4]=23;
}
}
//年--
else if(Modes==3)
{
time_buf1[1]--;
if(time_buf1[1]==0xff)
{
time_buf1[1]=99;
}
}
//月--
else if(Modes==4)
{
time_buf1[2]--;
if(time_buf1[2]==0)
{
time_buf1[2]=12;
}
}
//日--
else if(Modes==5)
{
time_buf1[3]--;
if(time_buf1[3]==0)
{
time_buf1[3]=YDay(time_buf1[1],time_buf1[2]);
}
time_buf1[7]=Conver_week(time_buf1[1],time_buf1[2],time_buf1[3]);
}
}
//LCD實時刷新
LCD_Write_Time(time_buf1,TT,R,L,FS,Mode);
//光標設置
switch(Modes)
{
case 0:
{
write_com(0x80+40+7);
break;
}
case 1:
{
write_com(0x80+40+4);
break;
}
case 2:
{
write_com(0x80+40+1);
break;
}
case 3:
{
write_com(0x80+3);
break;
}
case 4:
{
write_com(0x80+6);
break;
}
case 5:
{
write_com(0x80+9);
break;
}
}//Switch
}//if
}//while
//屏幕初始化
Init_LCD();
//保存時間
Ds1302_Write_Time();
}
}
}//while end
}
//延時
void delayHW(uchar i)
{
uchar j,k;
for(j=i;j>0;j--)
for(k=125;k>0;k--);
}
//外部中斷定時器0寄存器初始化
void Init()
{
m=0;
f=0;
EA=1;//開啟總中斷
IT1=1;//下降沿有效
EX1=1;//外部中斷1開
TMOD=0x01;//定時器初始化
TH0=0;//T0賦初值
TL0=0;
TR0=0;//t0開始計時
}
//外部中斷解碼程序_外部中斷1
void intersvr1(void) interrupt 2 using 1
{
TR0=1;
Tc=TH0*256+TL0/256;//提取中斷時間間隔時長
TH0=0;
TL0=0; //定時中斷重新置零
if((Tc>Imin)&&(Tc<Imax))
{
m=0;
f=1;
return;
} //找到啟始碼
if(f==1)
{
if(Tc>Inum1&&Tc<Inum3)
{
Im[m/8]=Im[m/8]>>1|0x80; m++;
}
if(Tc>Inum2&&Tc<Inum1)
{
Im[m/8]=Im[m/8]>>1; m++; //取碼
}
if(m==32)
{
m=0;
f=0;
if(Im[2]==~Im[3])
{
IrOK=1;
TR0=1;
delayHW(200);
}
else IrOK=0; //取碼完成后判斷讀碼是否正確
}
//準備讀下一碼
}
}
//PWM脈沖初始化
void initpwm()
{
CCON=0;
CL=0;
CH=0;
CMOD=0X00;//設定Pwm時鐘頻率11.0592/12
CCAPM0=0X42;
PCA_PWM0=0X00;
CCAP0H=0;
CCAP0L=0xff;
CR=1;
}
//PWM占空比設置
void pwm_set(uchar a)
{
CCAP0H=a;
}

復制代碼

所有資料51hei提供下載:

程序--原理圖.rar (2.45 MB, 下載次數: 46)
