利用單片機AD轉換做按鍵掃描，識別按鍵單鍵，雙鍵長按短按。（兩個按鍵同時按下）

ID:504258 · 發表于 2019-5-29 15:25

用一個IO口就可以識別多個按鍵，這里以兩個按鍵為例。
1.可以識別S1和S2單擊
2.識別S1和S2同時按下
3.S1和S2同時長按

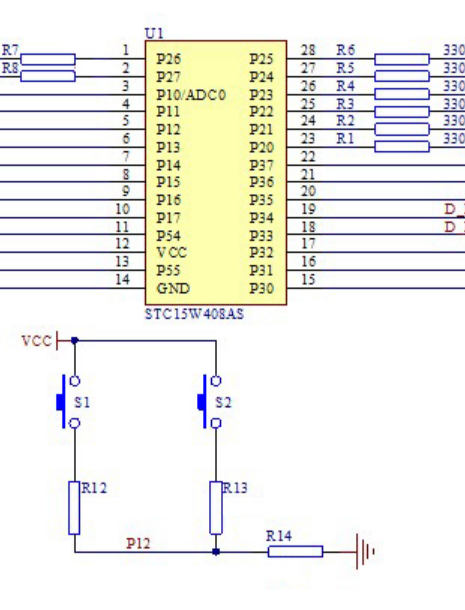

電路圖：
P2外接串聯led燈，用來調試按鍵效果

按鍵程序代碼如下：
void keyscan()
{
      if(AD_value>100)             //如果有任意按下
      {
            if(key1&&!key_lock)
            {
                     pre_kvalue=1;             //保存鍵值
            }
            else if(key2&&!key_lock)
            {
                     pre_kvalue=2;             //保存鍵值
            }
            if(key12&&pre_kvalue!=4)                               //雙鍵按下。完成長按操作視為判斷結束
            {
                     key_lock=1;                      //當按下雙鍵時，不再判斷單鍵是否按下
                     pre_kvalue=3;             //保存雙鍵按下鍵值
                     if(key_count>150)             //長按1.5秒
                     {
                              pre_kvalue=4;                      //保存雙鍵長按鍵值
                              key_count=0;             //長按計數清零
                     }
            }
      }
      else if(AD_value<100)             //等待全部按鍵彈起,執行相關按鍵指令
      {
            mode_choice();                      //執行對應按鍵的指令
            key_lock=0;                                     //雙鍵標志位清零
            key_count=0;                               //長按計數清零

      }
}

完整程序代碼和電路圖已經打包好。大家一起學習交流

全部資料51hei下載地址：

AD按鍵掃描.zip (221.62 KB, 下載次數: 109)

ID:230440 · 發表于 2019-11-27 09:21

好好學習

ID:67274 · 發表于 2021-12-4 03:05

試試看,AD電壓采集需要的IO少.
