運用51單片機ALE引腳時鐘的ADC0809模數轉換系統Proteus仿真+代碼

[復制鏈接]
ID:524443 發表于 2019-6-5 19:49 | 顯示全部樓層 |閱讀模式

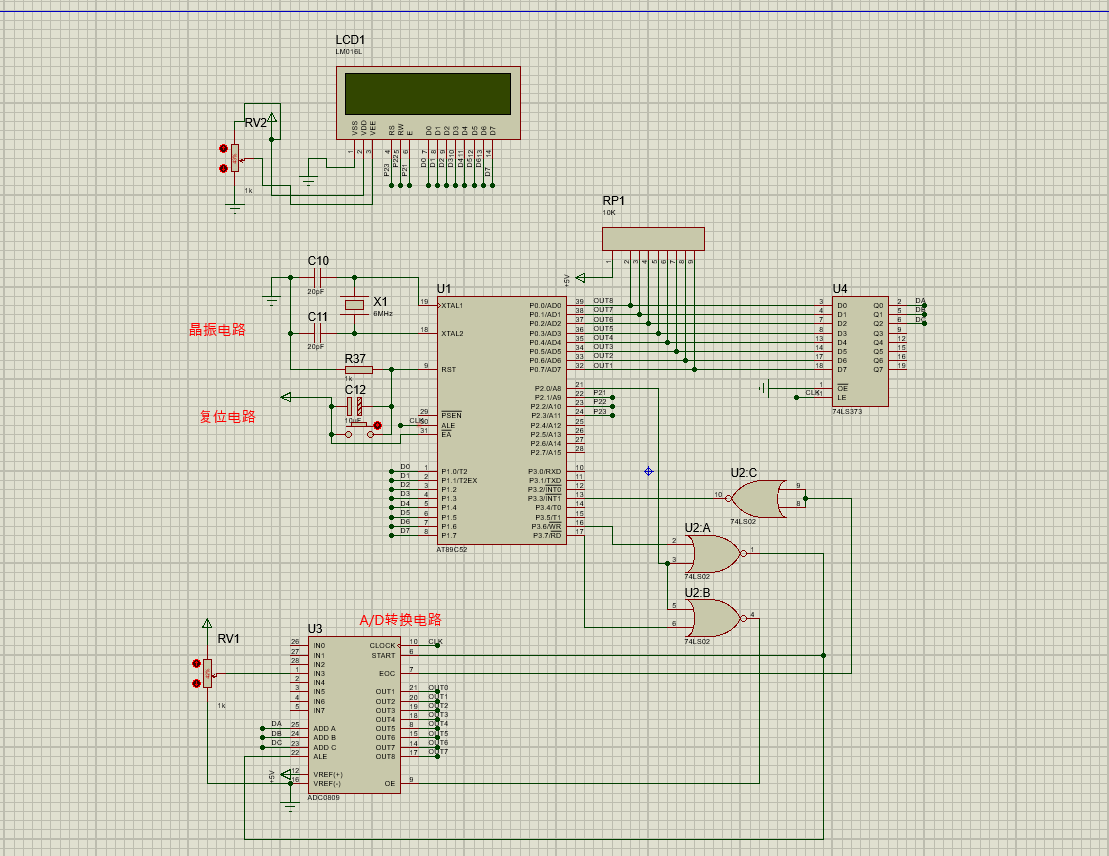

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

Proteus仿真圖

Proteus仿真圖

單片機源程序如下:
  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #include <stdio.h>

  5. #define uint  unsigned int
  6. #define uchar unsigned char
  7. #define ADC_PORT   P0
  8. #define DATA_PORT  P1

  10. sbit START=P3^6;
  11. sbit OE=P3^7;
  12. sbit AD_ALE=P2^0;
  13. sbit EOC=P3^3;

  15. sbit  LCDRW =  P2^2; //定義LCD引腳
  16. sbit  LCDRS =  P2^3;
  17. sbit  LCDEN  =  P2^1;

  19. sbit CLK = P3^5;

  21. uint dat;

  23. //--------------------------------------------
  24. //             延時函數
  25. //--------------------------------------------
  26. void delay_ms(uint t)
  27. {
  28.     int j;
  29.     for(;t!=0;t--)
  30.        for (j=0;j<110;j++);
  31. }
  32. //--------------------------------------------
  33. //              寫數據函數  _可用于顯示一個字符
  34. //--------------------------------------------
  35. void write_data(uint dat)
  36. {
  37.     LCDRS=1;       //數據
  38.     DATA_PORT=dat; //把數據總到P口
  39.     delay_ms(1);   //當晶振較高時加延時
  40.     LCDEN=1;
  41.     delay_ms(1);   //當晶振較高時加延時
  42.     LCDEN=0;       //關使能
  43. }

  45. //--------------------------------------------
  46. //             寫命令函數 ——可用于定位顯示地址
  47. //--------------------------------------------
  48. void write_com(uint com)
  49. {
  50.     LCDRS=0;        //命令
  51.     DATA_PORT=com;
  52.     delay_ms(1);    //當晶振較高時加延時
  53.     LCDEN=1;
  54.     delay_ms(1);    //當晶振較高時加延時
  55.     LCDEN=0;
  56. }
  57. //--------------------------------------------
  58. //        1602初始化
  59. //--------------------------------------------
  60. void lcd_init()
  61. {
  62.                 LCDEN=0;
  63.     LCDRW=0;
  64.     LCDRS=0;
  65.     write_com(0x36);            //set text home address
  66.     write_com(0x38);
  67.     write_com(0x0c);                   //開顯示，不顯示光標 0x0f為開顯示，開光標
  68.     write_com(0x06);            //寫一個字符后地址加一
  69.     write_com(0x01);            //顯示清零，數據指針清零
  70.     write_com(0x80+0);            //定位到,第一行開頭
  71. }
  72. //--------------------------------------------
  73. //        打印函數——字符串
  74. //--------------------------------------------
  75. void print_string(uchar* str)
  76. {
  77.     int i;
  78.     for(i=0;str[i]!=0;i++)
  79.     {
  80.         write_data(str[i]);
  81.     }
  82. }
  83. //--------------------------------------------------------------
  84. //字符串——打印函數，自行定位 x:列  y:行（y=1：第1行：y=2：第2行）
  85. //--------------------------------------------------------------
  86. void print_string_location(uint x,uint y,uchar* str)
  87. {
  88.         int i;
  89.         if(y==1)                                                          //第1行
  90.         {
  91.                 for(i=0;str[i]!=0;i++)
  92.             {
  93.                         write_com(0x80+(x++));                  //定位到,第1行 +x        處顯示
  94.                         write_data(str[i]);
  95.                 }
  96.         }
  97.         else if(y==2)                                                  //第2行
  98.         {
  99.                 for(i=0;str[i]!=0;i++)
  100.             {
  101.                         write_com(0x80+0x40+(x++));   //定位到,第2行 +x 處顯示
  102.                         write_data(str[i]);
  103.                 }
  104.         }
  105. }
  106. //--------------------------------------------
  107. //          AD0809初始化-端口3
  108. //--------------------------------------------
  109. void  Ad0809Init3(void)
  110. {
  111.
  112.         AD_ALE=0;
  113.         START=1;
  114.         OE=1;
  115.         START=0;delay_ms(5);START=1;
  116.
  117.         while(EOC==1);
  118.         OE=0;
  119.         dat=ADC_PORT;
  120.         OE=1;
  121. }
  122. void print_data0()
  123. {
  124.   char z[18];
  125.         print_string_location(0,1,"DATA:");         //顯示DATA:字符串
  126.         sprintf((char*)z,"%d ",dat);//合并參數字符串
  127.         print_string_location(0,2,z);             //顯示電阻值
  128. }
  129. void main()
  130. {
  131.         lcd_init();
  132.         while(1)
  133.         {
  134.                         P0=0xf3;
  135.                         Ad0809Init3();
  136.                         dat=dat*19.60784;
  137.                         print_data0();
  138.         }
  139. }
復制代碼

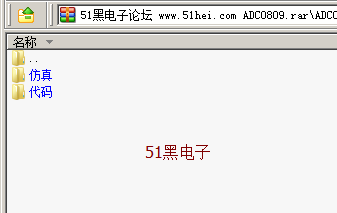

所有資料51hei提供下載:
ADC0809.rar (75.01 KB, 下載次數: 96)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:772654 發表于 2020-6-8 11:43 來自觸屏版 | 顯示全部樓層
這個算不算數據采集
