關于如何使用YL-69土壤濕度傳感器的介紹

ID:308756 · 發表于 2019-6-9 09:10

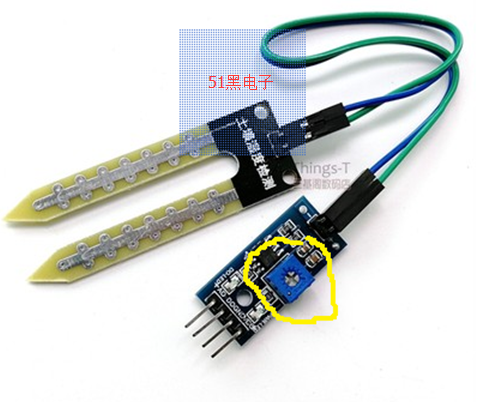

相信大家都見過YL-69這個土壤濕度傳感器，YL-69有4口和3口的。
我用的是4口的，相信大家如果學會了4口的，3口也不是問題。

1 VCC  外接3.3V-5V
2 GND  外接GND
3 DO 小板數字量輸出接口（0和1）模塊在土壤濕度達不到設定閾值時，DO口輸出高電平，當土壤濕度超過設定閾值時，模塊D0輸出低電平；

4 AO 小板模擬量輸出接口；這個口呢就是模擬量的口，那當你想測得這個傳感器的的相對0土壤濕度對應的電壓是多少的方法是：將傳感器模塊懸空在空氣中，不要插入土壤中。萬用表調到想要測得電壓值范圍（一般不會超過VCC的最大值）用萬用表正極接傳感器模塊上的A0口，再用負極接傳感器模塊上的GND口，如果VCC接的是3.3V，那土壤濕度為0所對應的電壓大概是1.5左右，接5V的不知道，既然會測土壤濕度為0的濕度，土壤濕度為一百的你也會求的。那既然是A0（電壓模擬量的輸入，那肯定是要用到ADC的，那剩下的ADC的知識找資料去琢磨下就行了）。這篇文章有什么不對的地方請指出來，或者有什么問題的可以在回復區留言，我看到的話會回復。

下載下面那個文檔:

土壤濕度使用.doc (185 KB, 下載次數: 228)

ID:308756 · 發表于 2019-6-10 22:23

要注意ADC所能夠承受的最大的電壓，stm32

ID:308756 · 發表于 2019-6-10 22:26

32內部自帶的ADC所能夠承受的電壓是3.3V，3.3V所對應的通道值是4096，其他的ADC還得自己看模組的數據手冊。

ID:513023 · 發表于 2020-2-24 14:07

還不太懂，能不能講下土壤傳感器的具體用法？

ID:513023 · 發表于 2020-2-24 14:08

能不能講下土壤傳感器的具體用法，還是有點不明白？

ID:308756 · 發表于 2020-5-4 23:50

@123@123@ 發表于 2020-2-24 14:07
還不太懂，能不能講下土壤傳感器的具體用法？

就是A0這個口他輸出的是模擬量，輸出到單片機中的ADC轉換通道，然后MCU可以得到ADC轉換通道的值，這個一般看你的ADC轉換通道的值得精度是多少的，我的轉換通道的值是12位的，就是0-4095這個范圍，當濕度變化的時候，通道值就會變化，那個我們得到了一個通道值了，就知道濕度是多少了，一般濕度越大，通道值越小，這個你就需要弄一個差值就可以了，濕度百分比=1 - ADC通道值/4096

ID:748161 · 發表于 2020-5-11 10:38

將采集到的電壓值怎么換成濕度值顯示，能給講一下嗎？

ID:748161 · 發表于 2020-5-11 15:41

怎么將采集到的電壓數據轉換成濕度值，可以講解一下嗎？萬分感謝

ID:308756 · 發表于 2020-5-12 22:49

太空人吃喜之郎發表于 2020-5-11 15:41
怎么將采集到的電壓數據轉換成濕度值，可以講解一下嗎？萬分感謝

ADC采集到的只是一個通道值，我這個單片機的通道值的范圍是0-4095，因為我單片機上的ADC的精度是12位，12個1的二進制代表的10進制是4096，所以范圍是0-4095。當濕度越大，那么采集到的通道值就越小，濕度越小，采集到的的通道值就越小。那么濕度值就是一個百分?jǐn)?shù)。濕度值=（1 - 通道值/4096）*100%。如果你想將采集到的的通道值轉換成模擬電壓值，那么你得知道你的ADC的基準電壓是多少，我的ADC的基準電壓是3.3v，那么采集到的模擬電壓= 3.3/4096*采集到的通道值。

ID:308756 · 發表于 2020-5-12 22:50

太空人吃喜之郎發表于 2020-5-11 15:41
怎么將采集到的電壓數據轉換成濕度值，可以講解一下嗎？萬分感謝

采集到的只是一個通道值。。不是模擬電壓。

ID:861314 · 發表于 2020-12-16 13:40

YL-69濕度傳感器測得的電壓值與濕度值成正比嗎？

ID:576203 · 發表于 2021-1-23 00:26

不成正比的，要試驗，還和土質，土壤松散程度，探頭插入深度有關。只能是大概值。寶上這種探頭演示意義大于實用意義，直流供電在持續潮濕土壤里，PCB覆銅會電化學反應，覆銅腐蝕的快，有的酸性土壤里不到一個月就爛斷了，學生做做DIY小玩意可以，要實用換別的。

ID:1018309 · 發表于 2022-4-14 11:36

這里有對采集數據的ad轉換代碼嗎？
