用STC15W104單片機制作電子骰子電路圖和程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:59884 發表于 2019-6-14 15:18 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
和孩子玩飛行棋，骰子找不到了。就想起做個電子骰子。主控用了一塊8腳的單片機STC15W104。考慮單片機直接驅動LED發光管，怕單片機電流吃不起，所以使用了一塊74HC573當作輸出驅動。為了顯示盡量接近骰子，LED發光管采用了7個。之前用按鈕，玩了一下，感覺不完美，改用離心開關后，甩動的形式來擲骰子有意思多了。電路見附件，加上一塊鋰電和充電保護板就行。因?yàn)榇龣C(jī)2分鐘后自動關閉顯示。關閉顯示后，待機電流6mA左右，也不必加裝電源開關了。程序不長，與大家分享！

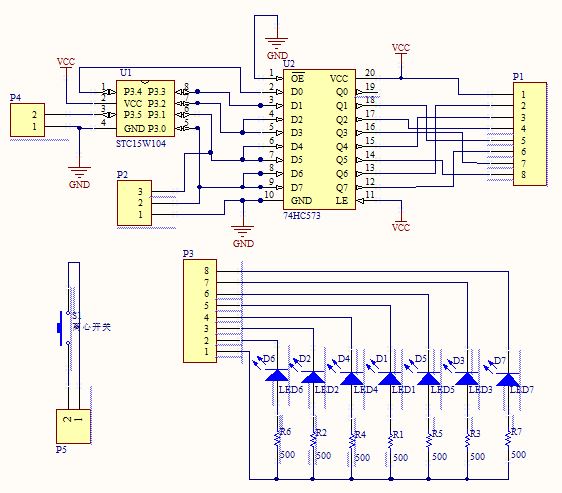

電路原理圖如下：


單片機源程序如下:
  1. #include<stc15w.h>

  3. sbit a1 = P3^0;
  4. sbit a2 = P3^1;
  5. sbit a3 = P3^2;
  6. sbit a4 = P3^3;
  7. //sbit beei = P3^4;
  8. sbit k1 = P3^5;

  10. unsigned char i,m,r1;
  11. unsigned int u;

  13. void Delay50ms(unsigned char n)                //12.000MHz延時
  14. {
  15.         unsigned char i, j, k;

  17.         i = n;                                                        //3;
  18.         j = 72;
  19.         k = 161;
  20.         do
  21.         {
  22.                 do
  23.                 {
  24.                         while (--k);
  25.                 }
  26.                 while (--j);
  27.         }
  28.         while (--i);
  29. }
  30. void Timer0Init() interrupt 1                //50毫秒@12.000MHz
  31. {
  32.         TL0 = 0xB0;                //設置定時初值
  33.         TH0 = 0x3C;                //設置定時初值
  34.         r1++;                        //0~5滾動數值
  35.         if(r1 >= 6)
  36.                 r1 = 0;
  37.         if(u > 0)                //延時2分鐘關閉顯示
  38.                 u--;
  39.         else
  40.                 u = 0;
  41.         if(k1 == 0)                //離心開關接通時，重新計時
  42.                 u = 2400;
  43. }

  45. void main()
  46. {
  47.     unsigned char s = 0;
  48.         P3 = 0xff;
  49.         m = 15;

  51.         TMOD = 0x01;                    //設置定時器為模式1
  52.     TL0 = 0xB0;                                                //設置定時初值
  53.         TH0 = 0x3C;                                                //設置定時初值
  54.     TR0 = 1;                        //定時器0開始計時
  55.     ET0 = 1;                        //使能定時器0中斷
  56.     EA = 1;
  57.         while(1)
  58.         {
  59.                 while(u>0)                                        //離心開關接通后，2分鐘以內
  60.                 {
  61.                         if(k1 == 0)                                //離心開關接通
  62.                         {
  63.                                 u = 2400;
  64.                         //        i++;
  65.                         //        if(m >= 3)
  66.                         //                m--;
  67.                                 m = 2;
  68.                 //                Delay50ms(2);
  69.                         //        if(i >= 6)
  70.                                         i = r1;                        //搖中的初值
  71.                         }
  72.                         else
  73.                         {                                                //骰子慣性效果
  74.                                 if(m == 2)
  75.                                 {
  76.                                            s++;
  77.                                         i++;
  78.                                         Delay50ms(m);
  79.                                         if(i >= 6)
  80.                                                 i = 0;
  81.                                         if(s >= 50)
  82.                                                 m++;
  83.                                 }
  84.                                 else if(m < 15)
  85.                                 {
  86.                                         i++;
  87.                                         m++;
  88.                                         Delay50ms(m);
  89.                                         if(i >= 6)
  90.                                                 i = 0;
  91.                                 }
  92.                                 else
  93.                                         s = 0;
  94.                         }                                                //最終值顯示
  95.                         if(i == 0)
  96.                         {
  97.                                 a1 = 0;
  98.                                 a2 = 0;
  99.                                 a3 = 0;
  100.                                 a4 = 1;
  101.                         }
  102.                         else if(i == 1)
  103.                         {
  104.                                 a4 = 0;
  105.                                 a1 = 1;
  106.                                 a2 = 1;
  107.                                 a3 = 1;
  108.                         }
  109.                         else if(i == 2)
  110.                         {
  111.                                 a3 = 0;
  112.                                 a1 = 1;
  113.                                 a2 = 1;
  114.                                 a4 = 1;
  115.                         }
  116.                         else if(i == 3)
  117.                         {
  118.                                 a2 = 0;
  119.                                 a4 = 0;
  120.                                 a1 = 1;
  121.                                 a3 = 1;
  122.                         }
  123.                         else if(i == 4)
  124.                         {
  125.                                 a1 = 0;
  126.                                 a2 = 0;
  127.                                 a3 = 1;
  128.                                 a4 = 1;
  129.                         }
  130.                         else if(i == 5)
  131.                         {
  132.                                 a1 = 0;
  133.                                 a2 = 0;
  134.                                 a4 = 0;
  135.                                 a3 = 1;
  136.                         }

  138.                 }                                            //延時到，關閉顯示后，電路電流6mA左右，用鋰電加充電保護板不用開關。
  139.                 a1 = 1;
  140.                 a2 = 1;
  141.                 a3 = 1;
  142.                 a4 = 1;
  143.         }
  144. }
復制代碼

所有資料51hei提供下載:
骰子.rar (20.73 KB, 下載次數: 54)

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏5 分享淘帖 頂頂1 踩踩
回復

使用道具 舉報

沙發
ID:561986 發表于 2019-6-15 11:05 | 只看該作者
學習了，剛剛想用STC15W104做接收
回復

使用道具 舉報

板凳
ID:105826 發表于 2019-9-12 11:26 | 只看該作者
雖然實用性不高，但很有創意，并且為兒子的興趣愛好做了一次親身教育！
回復

使用道具 舉報

地板
ID:670808 發表于 2020-1-31 16:45 | 只看該作者
p3和LED正極好像沒有接到單片機上
回復

使用道具 舉報

5#
ID:1003999 發表于 2022-2-3 09:05 來自觸屏版 | 只看該作者
再加兩塊P10單元板，能制作飛行棋嗎？再加上撞飛機的音效，還做到落棋不悔了
回復

使用道具 舉報

6#
ID:385830 發表于 2022-2-3 11:55 | 只看該作者
做的不錯。就是 離心開關 不如用 震動開關，數據可采用 隨機數 來產生。
回復

使用道具 舉報

7#
無效樓層，該帖已經被刪除
