DIY電子閃光燈電路為什么電壓越小，間隔時間越短呢？

ID:551177 · 發表于 2019-6-25 16:15

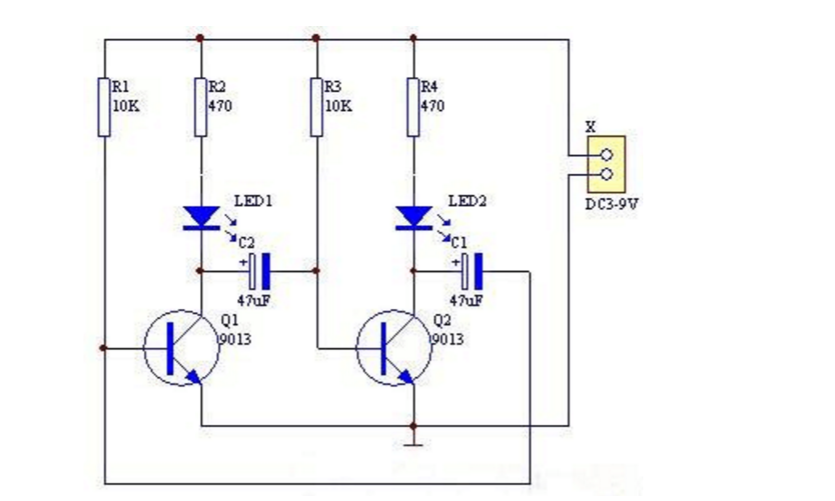

首先，第一步，按照這個原理圖，焊好（注：原理圖中的9013，我全部換成了8050，LED燈分別用的紅和白

ID:551177 · 發表于 2019-6-25 16:17

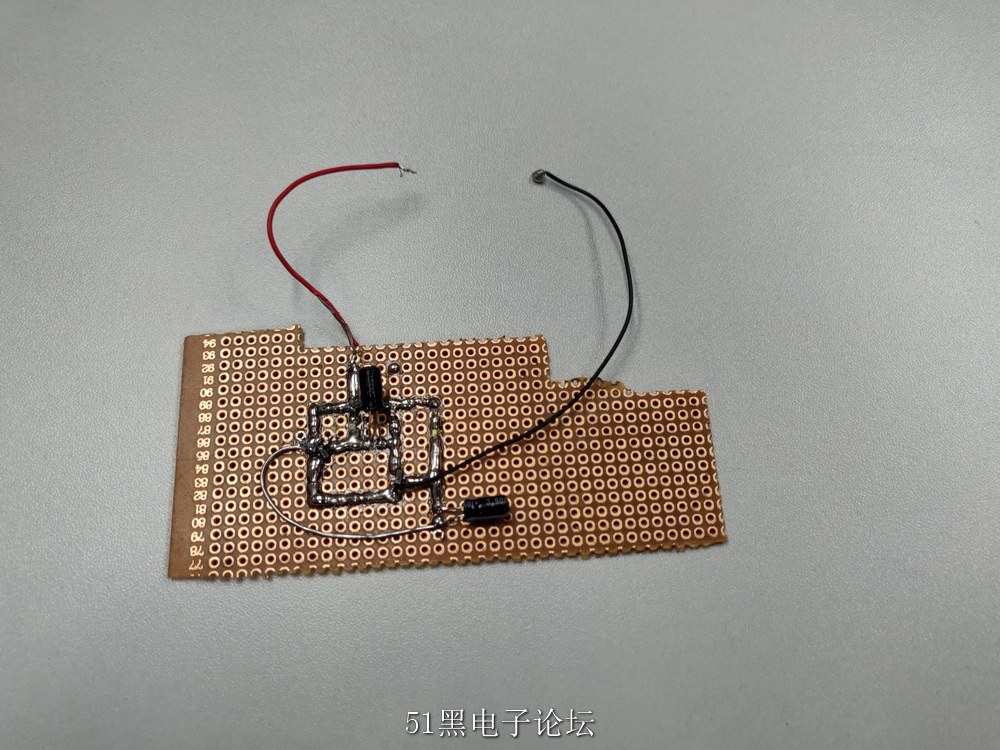

這是我焊好的實物圖

ID:551177 · 發表于 2019-6-25 16:22

之后發現，接上9V電壓后，并沒有達到預想的閃燈，之后查找元器件，都良好，最后發現線路中有一處斷路，重新焊好后，終于實現了紅白交替閃爍。而且，將9V電壓下調，會隨著電壓的變小，交替閃爍的間隔會越來越短。問題：為什么電壓越小，間隔時間越短呢？交替閃爍的時間間隔到底與什么有關呢

ID:10947 · 發表于 2019-6-25 18:55

電壓小，電容上的存的電量不多，很快就放完電了，放完電就翻轉了

ID:551177 · 發表于 2019-6-28 14:26

lfc315 發表于 2019-6-25 18:55
電壓小，電容上的存的電量不多，很快就放完電了，放完電就翻轉了

謝謝解答。還有個問題，電容放電是在哪個過程完成的

ID:10947 · 發表于 2019-6-28 16:39

AE2 發表于 2019-6-28 14:26
謝謝解答。還有個問題，電容放電是在哪個過程完成的

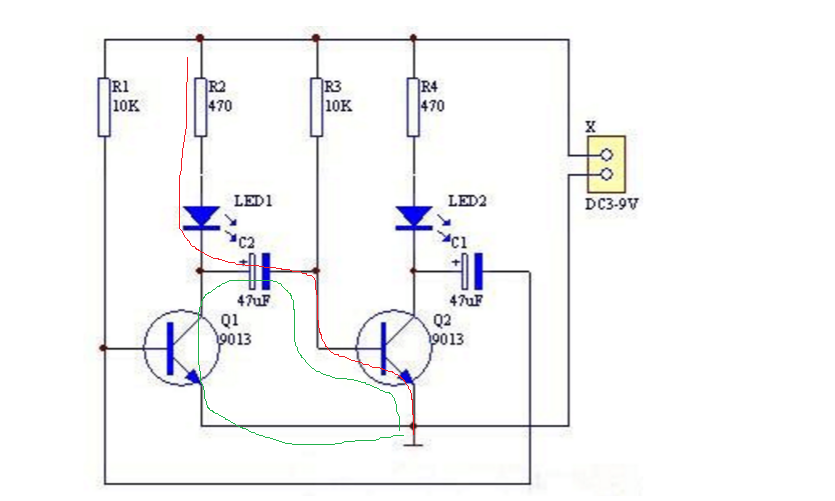

紅色充電路徑，綠色放電路徑；另一邊也是一樣的。我電子也還是半桶水

ID:160500 · 發表于 2019-6-28 17:08

我記得振蕩器的電路好像不是這樣的

ID:56665 · 發表于 2019-6-28 18:17

liuzx66 發表于 2019-6-28 17:08
我記得振蕩器的電路好像不是這樣的

典型的多諧振蕩，畫法不一樣，電路是對的。

ID:491875 · 發表于 2019-6-28 19:36

lfc315 發表于 2019-6-28 16:39
紅色充電路徑，綠色放電路徑；另一邊也是一樣的。我電子也還是半桶水

充電路徑是對的，放電路徑是錯誤的！

ID:491875 · 發表于 2019-6-28 19:44

C2的放電必須通過R3才能完成，我們也可以理解為反向充電或者C2看成一個獨立電源來處理，這樣可以通過電源內部然后經過R3到C2負極板！而不是通過反向的Q2的BE結放電！那樣的話，Q2的BE結必須有6V左右的反向擊穿電壓存在！所以，C2的放電路徑是錯誤的！C2的放電必須有R3的參與！
