本帖最后由 egypt 于 2019-6-26 09:00 編輯
透過 “ pt100分度表” 為關鍵字查一下，一般情況是：
PT100鉑電阻，它的阻值會隨著溫度的變化而改變(二次線性和三次線性公式)。
PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆,(它的阻值會隨著溫度上升而成勻速增長的),200度時為175.86歐姆，800度時為375.70歐姆。
------------------------------------------------------------------------------------------
補充：
PT100熱電阻值 的 電工委員會標準IEC751的方程式：
在-78℃到0℃的溫度范圍內： Rt=100［1+3.90802×10-3×t-0.5802×10-6×t2-4.27350×10-12（t-100）t^3］
在0℃到+600℃的溫度范圍內： Rt=100（1+3.90802×10-3×t-0.5802×10-6×t^2）
其中： Rt是溫度t時的阻值（單位：Ω）, t是溫度（單位：℃）
------------------------------------------------------------------------------------------
有了前面的數據，如果只測量 0-100℃ 環境, 精度要求不高時，
根據分度表假定是一個一次線性的斜率公式，并且 R 和 T 關系是 T=(R-100)*2.55 。驗算一下：
比方說測量得到 120Ω， (R-100)*2.55 = 51℃， 查分度表，120Ω大概是50°，很接近。
再比方 129Ω， 代入 (R-100)*2.55 = 73.95℃， 查表 129歐其實是 75℃，這個誤差也湊合
最后來一個 110Ω，(110-100)*2.55=25.5℃， 分度表差不多是 26℃ ，也還好。
-------------------------------

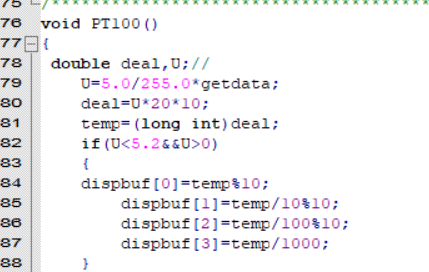

至于你貼圖代碼和電路歐姆對應關系，參考這種斜率公式手動推導試試吧
|
