雙三極管多諧振蕩電路的頻率，與電壓有關系嗎？

ID:544869 · 發表于 2019-7-3 19:07

想做一個壓控變頻電路，發現用單片機編程很麻煩，用555不行，想起來雙三極管多諧震蕩。

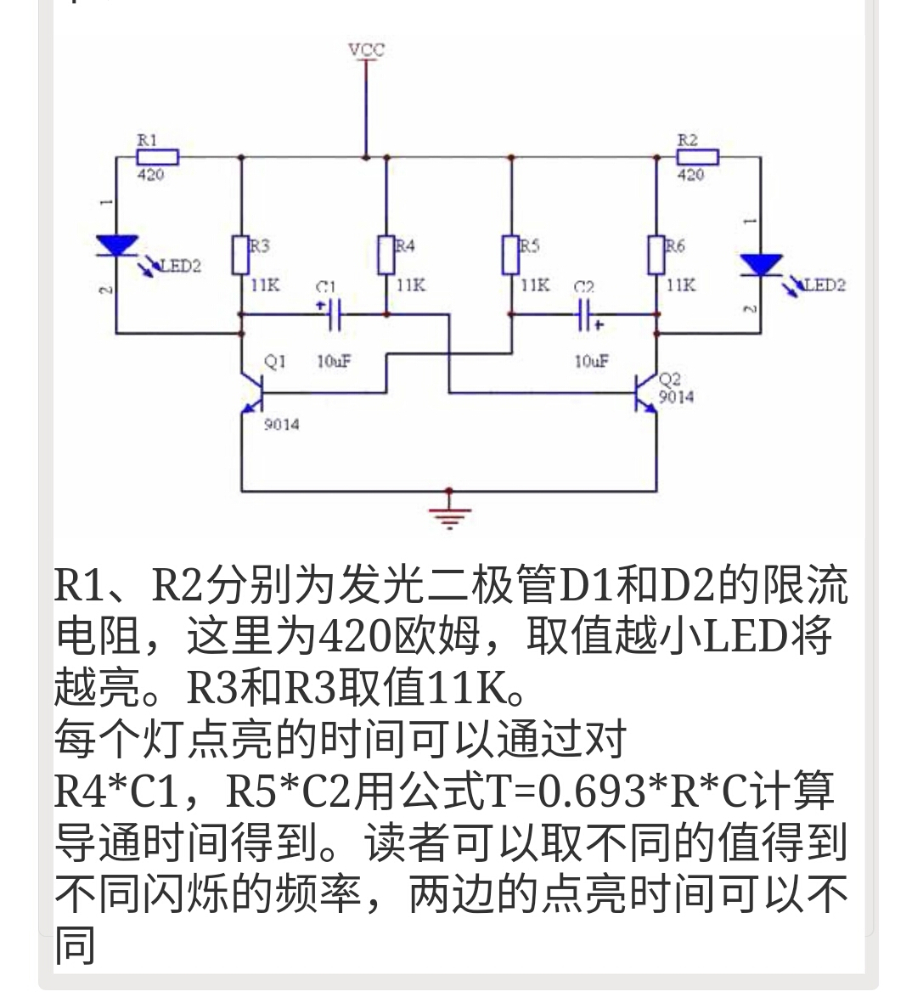

如圖，按道理來說，頻率由RC決定的，從電路分析，電壓越高，電容充電越快，頻率就越高，想請教大家一下：改變電壓是不是能改變頻率？
謝謝！

ID:544869 · 發表于 2019-7-3 19:13

另外，如果R4，R5不和VCC連接，單獨提供可變電壓，這樣是不是就可以頻率？2組的RC一樣，占空比是不是50％？

ID:445246 · 發表于 2019-7-4 05:02

有關系的，注意改變電壓

ID:123289 · 發表于 2019-7-4 08:30

你的方案很糟糕，建議用“壓控振蕩器”芯片來做。

ID:576965 · 發表于 2019-7-4 10:16

有關系，電壓會影響振蕩頻率，可以使用壓控電路

ID:332444 · 發表于 2019-7-4 10:38

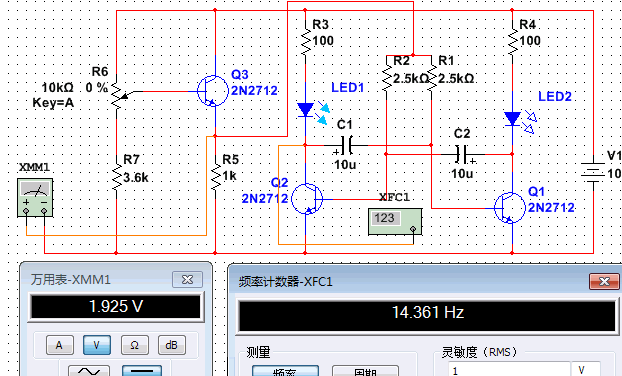

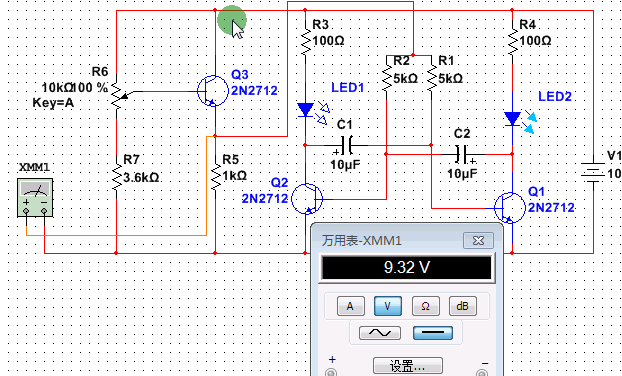

很單純的思路從低頻角度來說是可以,改變電壓的方法值得考慮,興起改了一下.

ID:574936 · 發表于 2019-7-4 10:43

主要是看電容和電阻的配比，當然和電壓有間接關系，不是直接影響

ID:332444 · 發表于 2019-7-4 14:42

同樣用跟隨器可以控制555輸出頻率

ID:149799 · 發表于 2019-7-4 14:58

不穩定，估計沒有什么使用意義。

ID:577549 · 發表于 2019-7-4 16:42

有關系，我感覺你的占空比有問題，建議修改

ID:207421 · 發表于 2019-7-4 23:13

建議用TL494類似芯片比較好，只能說NE555比這兩三極管工作穩定。閑太復雜，你可以用NE555，它的頻率，占空比都可以電阻和電容可以調整的。

ID:578198 · 發表于 2019-7-5 00:14

最好的辦法還是調節RC值

ID:332444 · 發表于 2019-7-5 11:00

只能說電壓確實可以控制,不過控制有限,且曲線非線性,不是很好調節

ID:332444 · 發表于 2019-7-5 11:09

用儀器測量比較直觀,眼觀頻率不是很明顯,用數值說話了.

ID:332444 · 發表于 2019-7-5 11:22

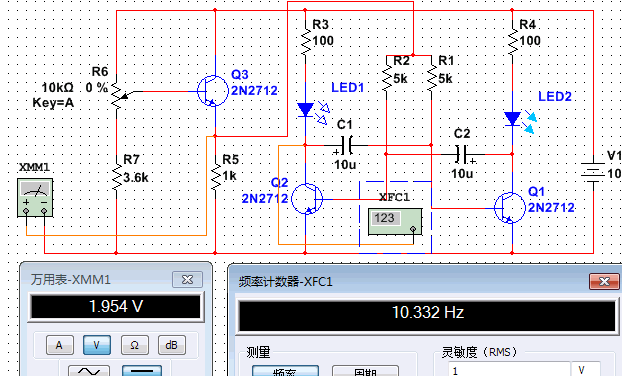

修改參數

ID:578414 · 發表于 2019-7-5 12:34

電容充電速度不同，有一點關系，不是很大

ID:420836 · 發表于 2019-7-7 07:18

雙三極管多諧振蕩電路的頻率和電壓沒有關系;
C1R3 = C2R5;
f ~ 1/(1.38 (C1R3)) ~ 6.588 Hz

ID:544869 · 發表于 2019-7-7 21:57

非常感謝樓上各位建議，不一一回復各位，請見諒！因為忘記說，我需要的脈沖信號是1--3.5HZ(精度要求不高)，謝謝4，5樓網友提議用壓控震蕩芯片，網查這類芯片都是高頻的，需要分頻處理，有點麻煩。對555不是太熟，起先沒有查到可以壓控的555電路，經8，11樓網友提醒，查到電路圖了，謝謝！

ID:544869 · 發表于 2019-7-7 21:58

xianfajushi 發表于 2019-7-5 11:22
修改參數

謝謝您這么認真用心的幫忙！
以前只知道軟件程序仿真，第一次看到硬件仿真，感覺非常新奇和好玩，謝謝！
再想請教一下：如果VCC=5V，輸入調制電壓是1--8V，想得到頻率是1--3.5HZ，如何選擇RC值比較好，另外輸出的波形是不是也能仿真？謝謝！
