51單片機超聲波模塊HC_SR04代碼

[復制鏈接]
ID:283906 發表于 2019-7-7 16:31 | 顯示全部樓層 |閱讀模式
非常簡潔！可直接調用！！！

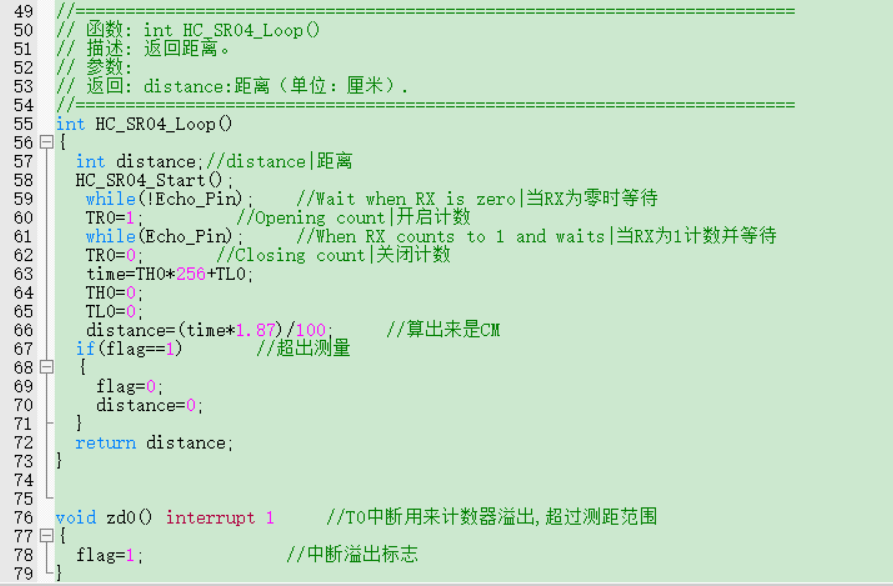

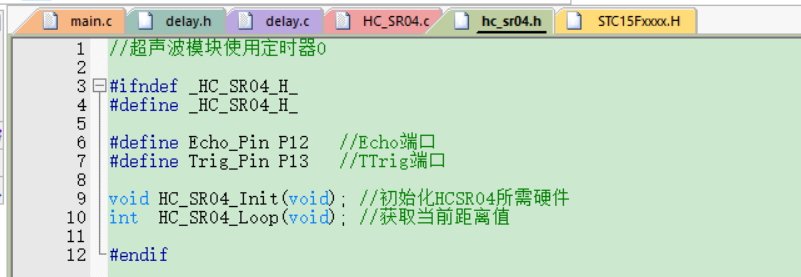

QX]]2A~KZX8S[}TNR1YG{JP.png 3`RY9SXS8CUO4`L5`V38}XR.png

單片機源程序如下:
  1. #include "STC15Fxxxx.H"
  2. #include "hc_sr04.h"

  4. u16  time=0;
  5. u16  timer=0;
  6. bit  flag =0;

  8. void Delay45us()                //@11.0592MHz
  9. {
  10.         unsigned char i;

  12.         i = 122;
  13.         while (--i);
  14. }



  18. //========================================================================
  19. // 函數: HC_SR04_Init()
  20. // 描述: 初始化HC_SR04所需硬件。
  21. // 參數:
  22. // 返回: none.
  23. //========================================================================
  24. void HC_SR04_Init()
  25. {
  26.         TMOD |= 0x01;                //定時器0 16位不可重裝模式
  27.         TH0 = 0x00;                    // 設置定時初值
  28.         TL0 = 0x00;                    //設置定時初值
  29.         TR0=1;
  30.         ET0=1;
  31.         EA=1;
  32. }


  35. //========================================================================
  36. // 函數: HC_SR04_Start()
  37. // 描述: 開始發送聲波。
  38. // 參數:
  39. // 返回: none.
  40. //========================================================================
  41. void HC_SR04_Start()
  42. {
  43.         Trig_Pin = 0;
  44.         Delay45us();
  45.         Trig_Pin = 1;
  46. }


  49. //========================================================================
  50. // 函數: int HC_SR04_Loop()
  51. // 描述: 返回距離。
  52. // 參數:
  53. // 返回: distance:距離（單位：厘米）.
  54. //========================================================================
  55. int HC_SR04_Loop()
  56. {
  57.         int distance;//distance|距離
  58.         HC_SR04_Start();
  59.          while(!Echo_Pin);                //Wait when RX is zero|當RX為零時等待
  60.          TR0=1;                            //Opening count|開啟計數
  61.          while(Echo_Pin);                        //When RX counts to 1 and waits|當RX為1計數并等待
  62.          TR0=0;                                //Closing count|關閉計數
  63.          time=TH0*256+TL0;
  64.          TH0=0;
  65.          TL0=0;
  66.          distance=(time*1.87)/100;     //算出來是CM
  67.         if(flag==1)                    //超出測量
  68.         {
  69.                 flag=0;
  70.                 distance=0;
  71.         }
  72.         return distance;
  73. }


  76. void zd0() interrupt 1                  //T0中斷用來計數器溢出,超過測距范圍
  77. {
  78.         flag=1;                                                         //中斷溢出標志
  79. }
復制代碼

所有資料51hei提供下載:
HC_SR04.zip (60.9 KB, 下載次數: 75)



回復

使用道具 舉報

ID:589945 發表于 2019-8-3 09:33 | 顯示全部樓層
有用謝謝
