如何才能知道紅外遙控器每個按鍵鍵碼值?

ID:580188 · 發表于 2019-7-11 10:00

求各鍵碼值

ID:123289 · 發表于 2019-7-12 12:20

1、看說明書、手冊。
2、用示波器看按鍵波形。

ID:496604 · 發表于 2019-7-12 20:31

用數碼管把顯示的數抄下來,換成十進制,數碼管顯示的一般是16進制,再把兩個數字組合一下

ID:93224 · 發表于 2019-7-12 21:27

這個可以看網上的一些手冊

ID:207421 · 發表于 2019-7-13 09:05

一般賣家有鍵碼值，有的不想給你
以前我筆記中記錄有這么幾個，不知道你的是不是一樣
0 - 16
1 - 0C
2 - 18
3 - 5E
4 - 08
5 - 1C
6 - 5A
7 - 42
8 - 52
9 - 4A

ID:164602 · 發表于 2019-7-13 09:33

我這里有個程序，可以讓單片機顯示出你的遙控器的鍵值，再記錄下來就好了。
1602的驅動程序：lcd.c:
#include"lcd.h"

/*******************************************************************************
* 函數 名       : Lcd1602_Delay1ms
* 函數功能    : 延時函數，延時1ms
* 輸入       : c
* 輸出       : 無
* 說名       : 該函數是在12MHZ晶振下，12分頻單片機的延時。
*******************************************************************************/

void Lcd1602_Delay1ms(uint c) //誤差 0us
{
uchar a,b;
for (; c>0; c--)
{
   for (b=199;b>0;b--)
   {
      for(a=1;a>0;a--);
   }
}

}

/*******************************************************************************
* 函數 名       : LcdWriteCom
* 函數功能    : 向LCD寫入一個字節的命令
* 輸入       : com
* 輸出       : 無
*******************************************************************************/
#ifndef LCD1602_4PINS    //當沒有定義這個LCD1602_4PINS時
void LcdWriteCom(uchar com)    //寫入命令
{
LCD1602_E = 0;    //使能
LCD1602_RS = 0;    //選擇發送命令
LCD1602_RW = 0;    //選擇寫入

LCD1602_DATAPINS = com;    //放入命令
Lcd1602_Delay1ms(1); //等待數據穩定

LCD1602_E = 1;             //寫入時序
Lcd1602_Delay1ms(5);    //保持時間
LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com)    //寫入命令
{
LCD1602_E = 0;    //使能清零
LCD1602_RS = 0;    //選擇寫入命令
LCD1602_RW = 0;    //選擇寫入

LCD1602_DATAPINS = com; //由于4位的接線是接到P0口的高四位，所以傳送高四位不用改
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;

// Lcd1602_Delay1ms(1);
LCD1602_DATAPINS = com << 4; //發送低四位
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函數 名       : LcdWriteData
* 函數功能    : 向LCD寫入一個字節的數據
* 輸入       : dat
* 輸出       : 無
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdWriteData(uchar dat) //寫入數據
{
LCD1602_E = 0; //使能清零
LCD1602_RS = 1; //選擇輸入數據
LCD1602_RW = 0; //選擇寫入

LCD1602_DATAPINS = dat; //寫入數據
Lcd1602_Delay1ms(1);

LCD1602_E = 1; //寫入時序
Lcd1602_Delay1ms(5); //保持時間
LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat) //寫入數據
{
LCD1602_E = 0;    //使能清零
LCD1602_RS = 1;    //選擇寫入數據
LCD1602_RW = 0;    //選擇寫入

LCD1602_DATAPINS = dat; //由于4位的接線是接到P0口的高四位，所以傳送高四位不用改
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;

LCD1602_DATAPINS = dat << 4; //寫入低四位
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函數 名    : LcdInit()
* 函數功能    : 初始化LCD屏
* 輸入    : 無
* 輸出    : 無
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdInit()    //LCD初始化子程序
{
LcdWriteCom(0x38);  //開顯示
LcdWriteCom(0x0c);  //開顯示不顯示光標
LcdWriteCom(0x06);  //寫一個指針加1
LcdWriteCom(0x01);  //清屏
LcdWriteCom(0x80);  //設置數據指針起點
}
#else
void LcdInit()    //LCD初始化子程序
{
LcdWriteCom(0x32);    //將8位總線轉為4位總線
LcdWriteCom(0x28);    //在四位線下的初始化
LcdWriteCom(0x0c);  //開顯示不顯示光標
LcdWriteCom(0x06);  //寫一個指針加1
LcdWriteCom(0x01);  //清屏
LcdWriteCom(0x80);  //設置數據指針起點
}
#endif

1602的驅動頭文件lcd.h:
#ifndef __LCD_H_
#define __LCD_H_
/**********************************
當使用的是4位數據傳輸?shù)臅r候定義，
使用8位取消這個定義
**********************************/
#define LCD1602_4PINS

/**********************************
包含頭文件
**********************************/
#include<reg51.h>

//---重定義關鍵詞---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

/**********************************

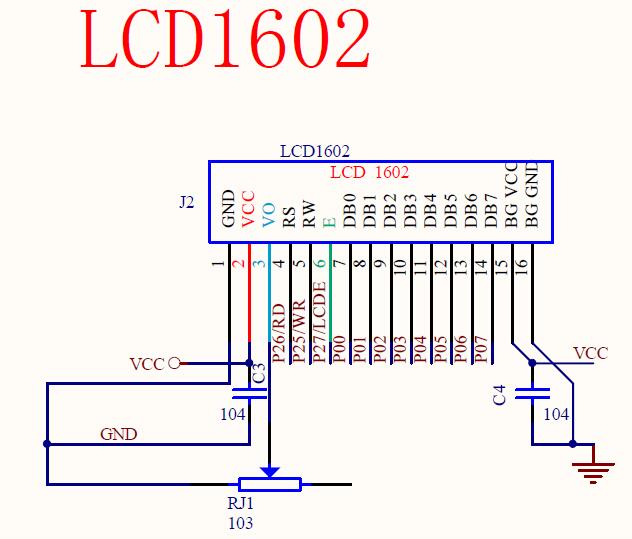

PIN口定義
**********************************/
#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^5;
sbit LCD1602_RS=P2^6;

/**********************************
函數聲明
**********************************/
/*在51單片機12MHZ時鐘下的延時函數*/
void Lcd1602_Delay1ms(uint c); //誤差 0us
/*LCD1602寫入8位命令子函數*/
void LcdWriteCom(uchar com);
/*LCD1602寫入8位數據子函數*/
void LcdWriteData(uchar dat) ;
/*LCD1602初始化子程序*/
void LcdInit();

#endif

主程序：
/*******************************************************************************

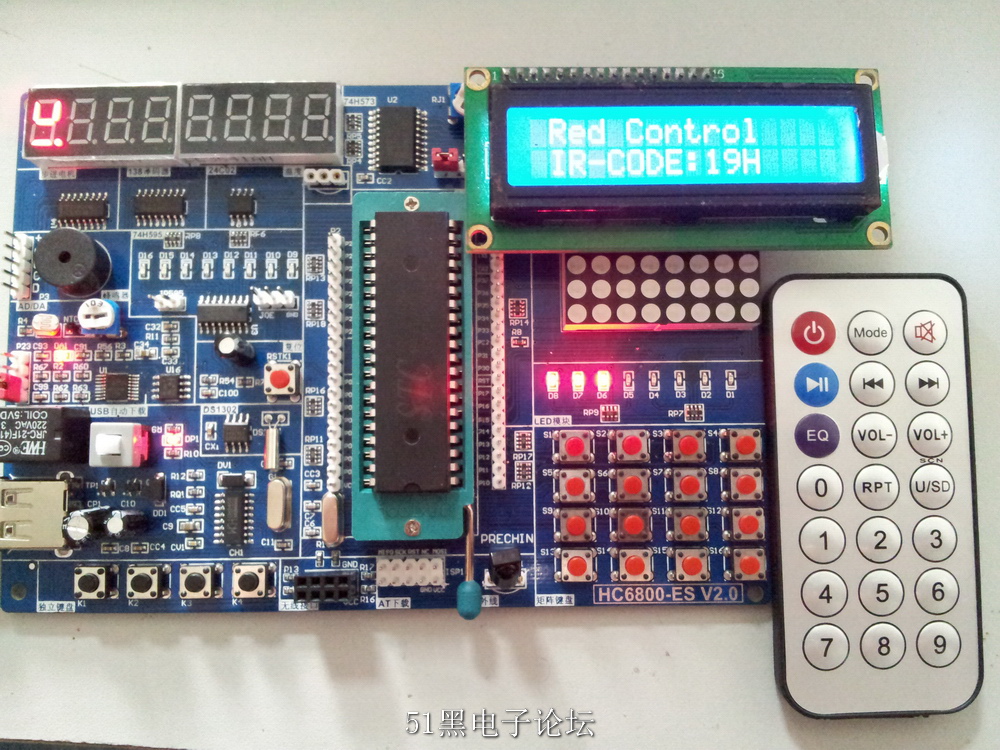

* 實驗名    : 1602顯示紅外線值實驗
* 使用的IO       : 電機用P1口,鍵盤使用P3.0、P3.1、P3.2、P3.3
* 實驗效果    : LCD1602顯示出讀取到的紅外線的值
* 注意    ：
*******************************************************************************/
#include<reg51.h>
#include"lcd.h"

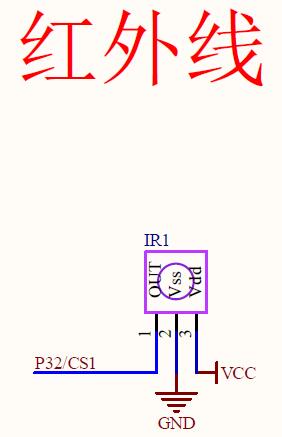

sbit IRIN=P3^2;

unsigned char code CDIS1[13]={" Red Control "};
unsigned char code CDIS2[13]={" IR-CODE:--H "};
unsigned char IrValue[6];
unsigned char Time;
void IrInit();
void DelayMs(unsigned int );
/*******************************************************************************
* 函數名       : main
* 函數功能    : 主函數
* 輸入          : 無
* 輸出             : 無
*******************************************************************************/

void main()
{
unsigned char i;
IrInit();
LcdInit();
LcdWriteCom(0x80);
for(i=0;i<13;i++)
{
LcdWriteData(CDIS1);
}
LcdWriteCom(0x80+0x40);
for(i=0;i<13;i++)
{
LcdWriteData(CDIS2);
}
while(1)
{
IrValue[4]=IrValue[2]>>4;           //高位
IrValue[5]=IrValue[2]&0x0f; //低位
if(IrValue[4]>9)
{
LcdWriteCom(0xc0+0x09); //設置顯示位置
LcdWriteData(0x37+IrValue[4]); //將數值轉換為該顯示的ASCII碼
}
else
{
LcdWriteCom(0xc0+0x09);
LcdWriteData(IrValue[4]+0x30); //將數值轉換為該顯示的ASCII碼
}
if(IrValue[5]>9)
{
LcdWriteCom(0xc0+0x0a);
LcdWriteData(IrValue[5]+0x37); //將數值轉換為該顯示的ASCII碼
}
else
{
LcdWriteCom(0xc0+0x0a);
LcdWriteData(IrValue[5]+0x30); //將數值轉換為該顯示的ASCII碼
}
}
}
/*******************************************************************************
* 函數名       : DelayMs()
* 函數功能    : 延時
* 輸入          : x
* 輸出             : 無
*******************************************************************************/

void DelayMs(unsigned int x) //0.14ms誤差 0us
{
unsigned char i;
  while(x--)
{
  for (i = 0; i<13; i++)
{}
}
}
/*******************************************************************************
* 函數名       : IrInit()
* 函數功能    : 初始化紅外線接收
* 輸入          : 無
* 輸出             : 無
*******************************************************************************/

void IrInit()
{
IT0=1;//下降沿觸發
EX0=1;//打開中斷0允許
EA=1; //打開總中斷

IRIN=1;//初始化端口
}
/*******************************************************************************
* 函數名       : ReadIr()
* 函數功能    : 讀取紅外數值的中斷函數
* 輸入          : 無
* 輸出             : 無
*******************************************************************************/

void ReadIr() interrupt 0
{
unsigned char j,k;
unsigned int err;
Time=0;
DelayMs(70);

if(IRIN==0) //確認是否真的接收到正確的信號
{

err=1000; //1000*10us=10ms,超過說明接收到錯誤的信號
/*當兩個條件都為真是循環，如果有一個條件為假的時候跳出循環，免得程序出錯的時
侯，程序死在這里*/
while((IRIN==0)&&(err>0)) //等待前面9ms的低電平過去
{
DelayMs(1);
err--;
}
if(IRIN==1) //如果正確等到9ms低電平
{
err=500;
while((IRIN==1)&&(err>0))    //等待4.5ms的起始高電平過去
{
DelayMs(1);
err--;
}
for(k=0;k<4;k++) //共有4組數據
{
for(j=0;j<8;j++) //接收一組數據
{

err=60;
while((IRIN==0)&&(err>0))//等待信號前面的560us低電平過去
// while (!IRIN)
{
DelayMs(1);
err--;
}
err=500;
while((IRIN==1)&&(err>0))    //計算高電平的時間長度。
{
DelayMs(1);//0.14ms
Time++;
err--;
if(Time>30)
{
EX0=1;
return;
}
}
IrValue[k]>>=1;    //k表示第幾組數據
if(Time>=8) //如果高電平出現大于565us，那么是1
{
IrValue[k]|=0x80;
}
Time=0; //用完時間要重新賦值
}
}
}
if(IrValue[2]!=~IrValue[3])
{
return;
}
}
}

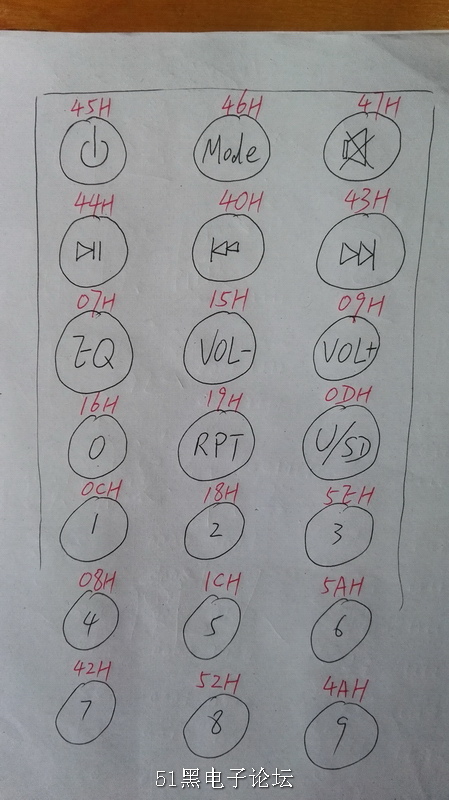

以下是我得到的結果：(很可能跟你的一樣)

ID:468209 · 發表于 2019-11-4 11:07

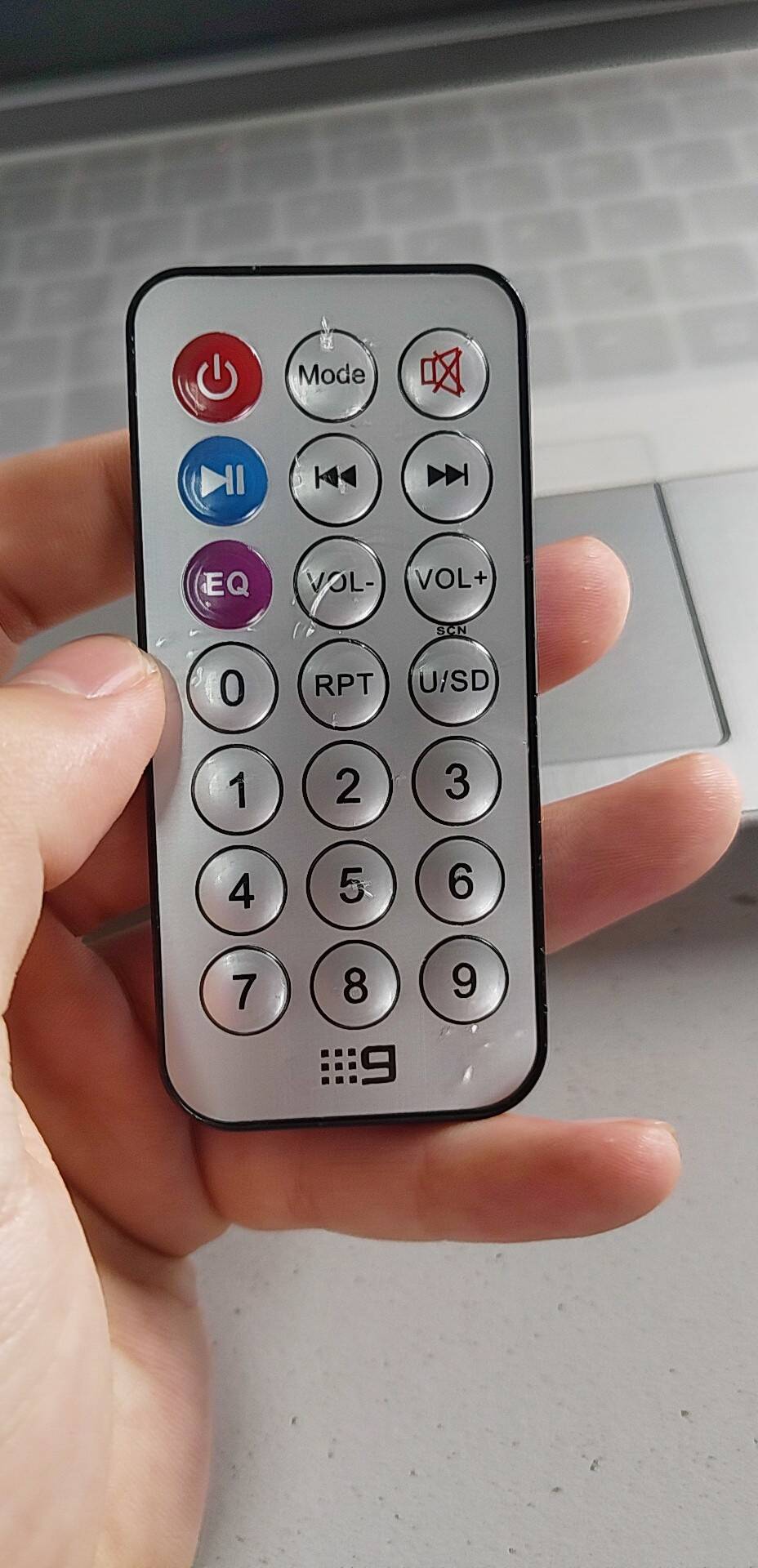

普中科技的吧我也想知道開發板配了紅外但又沒教程沒資料怪

ID:584814 · 發表于 2019-11-4 21:32

普的板用起來呵呵呵呵，也見過TX的暴內幕，估計天下的板都差不太多。
想知道這個也很簡單，自己編個小程序讀就可以了，有顯示的開發板（包括自制的）都可以做到。以前還有用中九機讀后在電視上顯示的程序，網上太多太多隨便找個用用就可以。
樓上已貼了方法和鍵值，估計你的也差不多就這，兩塊錢的遙控器牛屎都差不多一個樣。
